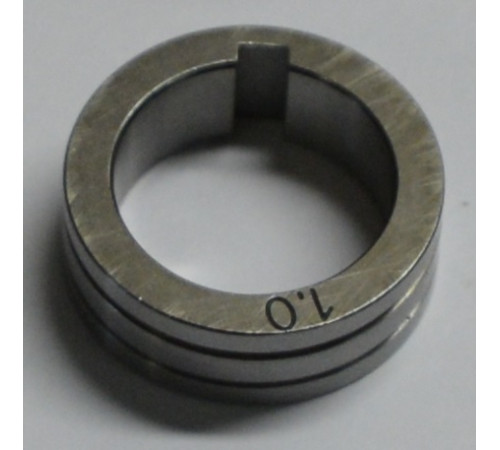

Ролик подающий под сталь 0,8/1,2 мм (30-22-10) для сварочного полуавтомата

Ролик подающий под сталь (30-22-10) 0.8/1.2 — это высокоточный компонент механизма подачи сварочного полуавтомата, предназначенный для транспортировки стальной сплошной проволоки. Его ключевая функция — обеспечение стабильной, непрерывной и бесперебойной подачи присадочного материала из катушки через сварочный рукав (горелку) непосредственно в зону формирования сварочной ванны. От корректной работы этого элемента напрямую зависит качество сварного шва, отсутствие дефектов и общая производительность процесса сварки в среде защитных газов (MIG/MAG).

Детальная расшифровка маркировки и конструктивного назначения

Маркировка изделия содержит всю необходимую техническую информацию для его точной идентификации и правильного применения.

• «Ролик подающий»: Определяет тип детали. Это ведущее зубчатое колесо (шестерня) с профилированной канавкой (ручьём). В паре с прижимным (нажимным) роликом, который чаще имеет гладкую поверхность или также канавку, оно образует механизм захвата и принудительного проталкивания проволоки. Ролик устанавливается на приводной вал электродвигателя механизма подачи.


• «Под сталь»: Критически важное указание на тип совместимой сварочной проволоки. Ролик сконструирован и рассчитан для работы исключительно со стальной сплошной проволокой. Профиль и твёрдость его канавки оптимизированы под характеристики этого материала. Использование данного ролика для подачи более мягкой алюминиевой проволоки приведёт к её неизбежному раздавливанию и деформации, что вызовет застревание в токосъёмном наконечнике и нарушение подачи. Для проволоки из нержавеющей стали или порошковой (флюсовой) также требуются специализированные ролики с иными параметрами канавки или конструкцией.


• «(30-22-10)»: Стандартизированное обозначение посадочно-габаритных размеров в миллиметрах.


  • 30 мм — внешний диаметр самого ролика. Стандартный размер, обеспечивающий необходимый крутящий момент и плавность подачи.


  • 22 мм — диаметр центрального монтажного отверстия. Этот параметр должен идеально совпадать с диаметром вала привода подачи вашего сварочного полуавтомата. Размер 22 мм является одним из наиболее распространённых и используется в подающих механизмах огромного количества аппаратов различных брендов, таких как Kemppi, Fubag, Resanta, Blueweld, Aurora, INTERTOOL и многих других.


  • 10 мм — общая ширина (толщина) рабочей части ролика.






• «0.8/1.2»: Наиболее важный для сварщика эксплуатационный параметр, указывающий на диаметр сварочной проволоки. Данный ролик является комбинированным (универсальным). На его рабочей поверхности нарезаны две независимые канавки с разным профилем:


  • Одна канавка точно соответствует проволоке диаметром 0.8 мм.


  • Вторая канавка рассчитана на проволоку диаметром 1.2 мм.
    Такая конструкция значительно повышает универсальность оснастки и экономит средства. Для перехода на другой диаметр проволоки необходимо ослабить прижимной механизм, сместить ролик вдоль вала так, чтобы в рабочее положение встала нужная канавка, после чего заново отрегулировать силу прижима.





Технические характеристики и их значение

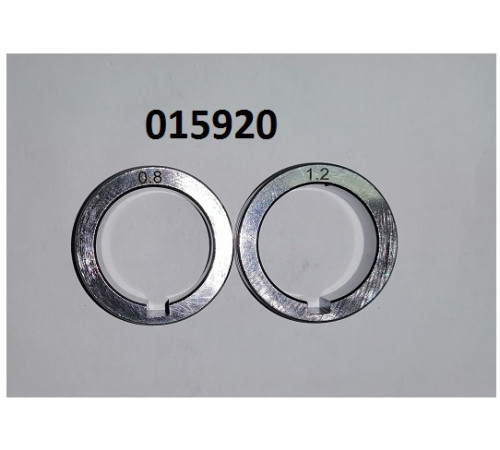

• Артикул: 015920 — уникальный идентификационный код данного изделия. Использование артикула гарантирует точный подбор и поиск идентичной запчасти, исключая ошибки при повторном заказе.


• Масса, кг: 0.25 — чистый вес ролика без упаковки. Масса в 250 грамм свидетельствует о изготовлении детали из высокопрочной конструкционной или инструментальной стали. Такой вес указывает на достаточную массивность и прочность, необходимые для сопротивления высоким нагрузкам от прижимного механизма и абразивному износу при постоянном контакте с проволокой. Дешёвые аналоги из лёгких и мягких сплавов быстро теряют геометрию канавки, что приводит к проблемам с подачей.


• Вес брутто (кг): 0.3 — общий вес товара в поставке, включая индивидуальную упаковку (блистер, пакет). Параметр актуален primarily для логистических и складских операций.

Конструкция, материалы и принцип действия

Ролик изготавливается методом механической обработки на точном оборудовании. Для обеспечения длительного ресурса рабочая поверхность и канавки часто подвергаются термической обработке — закалке или цементации. Это значительно повышает поверхностную твёрдость, делая металл устойчивым к образованию заусенцев и выработки.

Профиль канавки (ручья) имеет строго рассчитанную геометрию — обычно V-образную или U-образную с полированными стенками. Глубина и угол наклона подобраны так, чтобы обеспечивать максимальную площадь контакта с проволокой, минимизируя точечное давление и предотвращая проскальзывание. При этом канавка не должна быть ни слишком широкой (проволока будет проскальзывать), ни слишком узкой (проволока деформируется, появятся заусенцы, которые забьют канал горелки).

Принцип работы основан на силе трения. Проволока заправляется в зазор между данным ведущим роликом и прижимным роликом. Приводной электродотор вращает ведущий ролик, который за счёт сцепления с проволокой проталкивает её вперёд. Сила прижима регулируется пружинным механизмом с помощью рукоятки или гайки и требует точной настройки: недостаточный прижим ведёт к проскальзыванию, чрезмерный — к деформации проволоки.

Области применения и важность правильного выбора

Данный ролик используется везде, где применяются сварочные полуавтоматы для работы со сталью. Его корректная работа фундаментальна для:

1. Кузовного ремонта (автосервис): Требуется бережная подача тонкой проволоки (0.6-0.8 мм) без её сплющивания для сварки тонколистового металла.


2. Производства металлоконструкций: Сварка каркасов, ферм, заборов, ворот с использованием проволоки 1.0-1.2 мм.


3. Промышленных сборочных линий: В условиях высокой цикличности и требований к бесперебойности процесса.


4. Строительно-монтажных работ: Возведение металлических сооружений, монтаж арматуры, коммуникаций.


5. Ремонтных мастерских и частного использования: Универсальное решение для гаражей, дач, небольших цехов для разнообразных задач по соединению стальных деталей.

Признаки износа и необходимость замены

Своевременная замена ролика предотвращает простои и брак в работе. Замене подлежит ролик при следующих симптомах:

• Нестабильная, рваная подача проволоки, рывки или полные остановки при работающем двигателе.


• Проскальзывание, сопровождаемое характерным треском или скрежетом в механизме подачи.


• Визуальная деформация проволоки после её прохода через ролики — наличие вмятин, сплющивание.


• Обнаружение видимого износа на канавках: появление заусенцев, блестящих борозд (выработки), изменение формы профиля.


• Плановый переход на проволоку другого диаметра (в случае, если используемый ролик не имеет соответствующей комбинированной канавки).

Ключевые правила эксплуатации и предостережения

1. Строгое соответствие типу проволоки: Ролик «под сталь» (30-22-10) 0.8/1.2 не совместим с алюминиевой, нержавеющей и порошковой проволокой. Для них существуют специализированные ролики: для алюминия — с более широким и гладким U-образным ручьём, для порошковой — часто гладкие без канавки.


2. Правильная регулировка прижима: Сила прижима должна быть отрегулирована согласно инструкции к аппарату — так, чтобы проволока подавалась без проскальзывания, но не деформировалась.


3. Чистота механизма: Регулярно очищайте ролики и область механизма подачи от скоплений металлической пыли, грязи и смазки. Это продлевает срок службы всех компонентов.


4. Контроль состояния: Визуально проверяйте состояние канавки ролика при каждой замене катушки проволоки или возникновении проблем с подачей.

Таким образом, ролик подающий под сталь (30-22-10) 0.8/1.2 артикул 015920 — это не просто расходный материал, а высокотехнологичный компонент, обеспечивающий точность и надёжность работы сварочного оборудования. Его универсальность по диаметрам, прочная конструкция массой 0.25 кг и стандартные посадочные размеры делают его оптимальным и экономичным выбором для профессионального и бытового использования при сварке стальных изделий.
