Плазмотрон P-80 для резки металла: профессиональная плазменная горелка 5 м

Плазмотрон P-80 — это профессиональная горелка для ручной плазменной резки металлов, представляющая собой ключевой исполнительный компонент плазмореза. Её основная задача — преобразование электрической энергии и сжатого воздуха в высокотемпературную плазменную дугу, которая с высокой точностью и скоростью прорезает электропроводящие материалы. Модель P-80 с длиной шлейфа 5 метров относится к оборудованию промышленного и полупрофессионального класса, рассчитанному на интенсивную эксплуатацию в условиях цехов, мастерских и на строительных площадках.

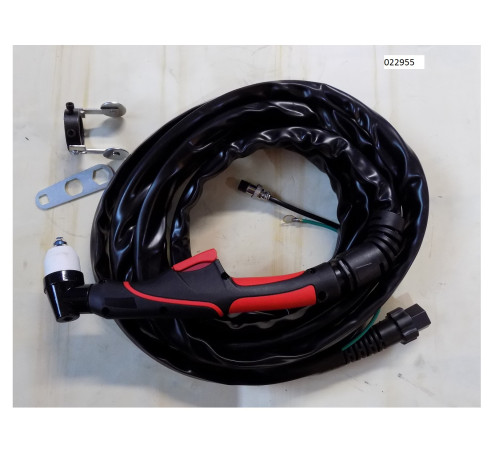

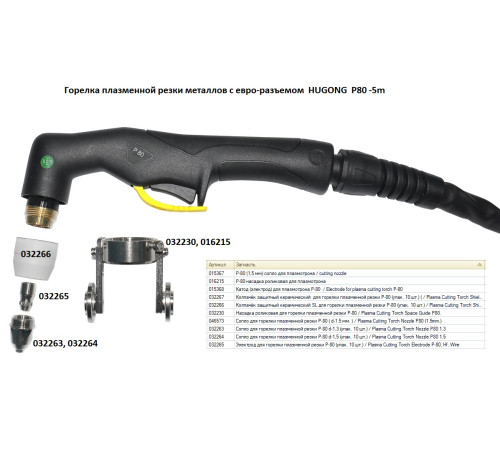

Конструктивно плазмотрон P-80 является сложным узлом, состоящим из корпуса-рукоятки, системы внутренних каналов для подачи воздуха и электрического тока, электрода, сопла, защитного колпачка и системы управления. Артикул 022955 однозначно идентифицирует данную модель в каталогах и при заказе запчастей. Общая масса изделия в 2.7 кг свидетельствует о применении прочных и термостойких материалов, обеспечивающих надежность и баланс при длительной работе. Компактные габаритные размеры (5000 мм в длину при диаметре шлейфа около 20 мм и высоте рукоятки порядка 100 мм) подчеркивают его эргономичность: длинный 5-метровый кабель-шланговый пакет предоставляет оператору значительную свободу перемещения вокруг стационарного источника плазмы (инвертора или трансформатора), что критически важно при работе с крупногабаритными заготовками.

Детальный разбор технических характеристик и их практическое значение:

1. Мощность и производительность:

• Максимальный ток резки — 80 А. Это ключевой параметр, определяющий мощность плазменной дуги. Ток в 80 ампер позволяет отнести плазмотрон P-80 к категории мощного оборудования, способного решать широкий спектр задач. Такая сила тока обеспечивает высокую скорость реза и отличное качество кромки.


• Толщина разрезаемого металла — до 25 мм. Данная характеристика указывает на максимальную рекомендуемую толщину для качественного разделительного реза, например, конструкционной стали. Фактически разрезаемая толщина зависит от конкретного материала (сталь, алюминий, медь, нержавеющая сталь), его чистоты и мощности источника плазмы. Для нержавеющей стали или алюминия максимальная эффективная толщина будет несколько меньше. Плазмотрон P-80 оптимален для резки листового металла средней толщины, профильного проката, труб, а также для выполнения проемов и отверстий.

2. Конструктивные и эксплуатационные особенности:

• Длина шлейфа — 5 м. Шлейф — это комбинированный рукав, в котором заключены силовой кабель, трубка подачи воздуха и управляющие провода. Длина в 5 метров — это промышленный стандарт, который минимизирует необходимость в переноске источника плазмы и позволяет комфортно работать на большом участке.


• Тип охлаждения — воздушное. В плазмотронах P-80 охлаждение раскаленных элементов (сопла, электрода) осуществляется потоком рабочего или дополнительного очищенного воздуха. Это делает систему проще и автономнее по сравнению с водяным охлаждением, не требуя отдельного контура с жидкостью. Воздушное охлаждение достаточно эффективно для режимов работы с ПВ 60%.


• ПВ (Продолжительность Включения) — 60% при максимальном токе. Это один из важнейших параметров для оценки выносливости оборудования. ПВ 60% означает, что в течение 10-минутного цикла плазмотрон может непрерывно работать под нагрузкой 80А в течение 6 минут, после чего требуется 4 минуты для охлаждения. Такой показатель указывает на пригодность для продолжительных сессий резки, характерных для производственных условий.


• Рабочее давление воздуха — 4,5-5 Атм (бар). Стабильное давление в этом диапазоне критически важно для формирования плотной и стабильной плазменной дуги. Слишком низкое давление приведет к нестабильности реза и быстрому износу расходников, слишком высокое — к перерасходу воздуха и излишнему охлаждению дуги. Необходим качественный компрессор с ресивером и влагоотделителем.


• Расход воздуха — 220 л/мин. Этот параметр указывает на производительность, которую должен обеспечивать компрессор. Компрессор должен иметь запас по производительности, чтобы поддерживать необходимое давление при длительной работе.


• Тип поджига — бесконтактный (High Frequency Pilot Arc или High Frequency Start). В данной системе для ионизации воздуха и образования плазмы используется высокочастотный высоковольтный импульс. Это позволяет запускать дугу без физического контакта сопла с металлом (режим "резак-деталь"), что значительно увеличивает срок службы электрода и сопла, а также позволяет начинать резку с середины листа, делать просечки и решетки.


• Продувка после резки — 80 сек. (рекомендовано). Эта функция является частью цикла работы. После отпускания кнопки резки и гашения плазменной дуги компрессор продолжает подавать воздух в плазмотрон в течение заданного времени (рекомендуется 80 секунд). Это необходимо для принудительного охлаждения раскаленных внутренних компонентов горелки, что предотвращает их деформацию, окисление и преждевременный выход из строя. Автоматика источника плазмы обычно обеспечивает эту функцию.


• Тип подключения — гайка М16х1.5 + разъем 2-pin. Это стандартизированные интерфейсы для быстрого и надежного подсоединения к источнику плазмы (инвертору). Резьбовая гайка М16х1.5 обеспечивает герметичное подключение воздушного шланга. Двухконтактный разъем (2-pin) служит для подключения силового кабеля и проводов управления (кнопки на горелке). Такая система обеспечивает быструю замену горелки при необходимости.

Сферы применения плазмотрона P-80:

• Металлообрабатывающие производства: Резка листового металла, раскрой заготовок, подготовка кромок под сварку.


• Строительство и монтаж: Резка металлоконструкций, арматуры, труб, демонтажные работы.


• Автосервис и кузовной ремонт: Точный раскрой и вырезка поврежденных участков кузова, работа с высокопрочными сталями.


• Службы ЖКХ и аварийные службы: Быстрая резка металлических препятствий, ворот, замков, арматуры в нестандартных условиях.


• Художественная и декоративная резка: Создание сложных фигурных элементов из металла благодаря высокой маневренности и точности ручной плазменной резки.


• Ремонтные мастерские и цеха: Универсальный инструмент для разовых и постоянных работ по резке черных и цветных металлов.

Ключевые преимущества модели P-80:

• Высокая производительность: Благодаря току 80А и эффективному воздушному охлаждению обеспечивается быстрая резка металла толщиной до 25 мм.


• Надежность и долговечность: Конструкция, рассчитанная на ПВ 60%, и система продувки продлевают срок службы расходных элементов (электрода, сопла, защитного колпачка) и самой горелки.


• Удобство эксплуатации: Эргономичная рукоятка, 5-метровый шлейф и бесконтактный поджиг делают процесс резки менее утомительным и более безопасным.


• Универсальность: Совместим с большинством источников плазмы, имеющих соответствующий разъем и способных выдавать необходимый ток и давление воздуха.


• Качество реза: Формирует узкую режущую струю, что минимизирует ширину реза (прожиг) и зону термического влияния, обеспечивая ровные кромки с минимальными наплывами и окалиной.

Таким образом, плазмотрон P-80 — это профессиональный, сбалансированный и надежный инструмент, предназначенный для эффективной ручной плазменной резки в условиях, где важны мощность, мобильность и готовность к продолжительной работе. Его технические характеристики делают его оптимальным выбором для серьезных задач металлообработки.
