Керамический завихритель ТС-60 для плазмотрона: стабильная дуга и чистый рез

ТС-60 завихритель керамический (swirling ring) для плазмотрона

ТС-60 завихритель керамический, также известный как завихрительное кольцо или swirling ring, является критически важным расходным элементом плазменной режущей системы. Это высокотехнологичный компонент, отвечающий за формирование, стабилизацию и сжатие плазменной дуги, что напрямую определяет качество, точность и эффективность процесса резки.

Что представляет собой ТС-60 завихритель?

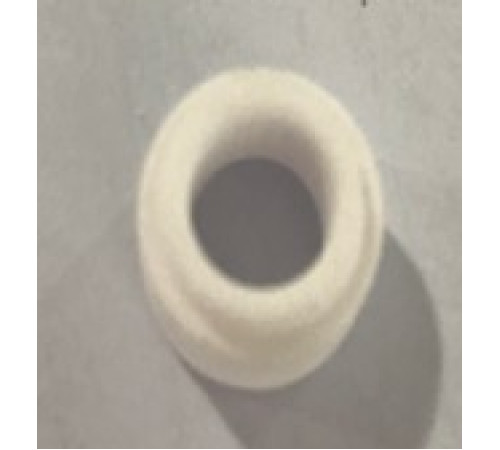

Это небольшое, но сложное по конструкции кольцо, изготавливаемое из специальной высокопрочной керамики. Его ключевая особенность — наличие точно калиброванных каналов или отверстий, расположенных под определенным углом. Эти каналы выполняют функцию лабиринта для подаваемого под высоким давлением плазмообразующего газа (кислорода, азота, сжатого воздуха или их смесей).

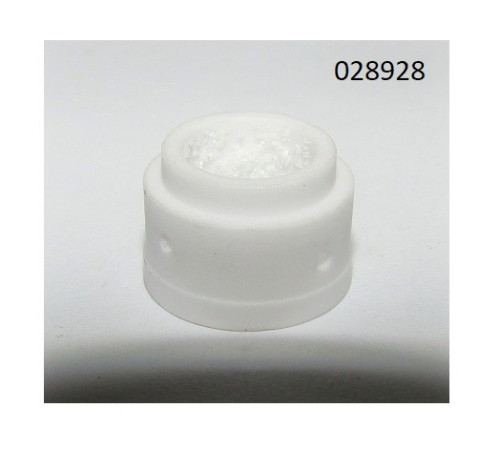

Артикул 028928 однозначно идентифицирует данную модель в каталогах производителей и поставщиков, что исключает ошибки при подборе совместимых расходников.

Детальные технические параметры:

• Материал: Специальная техническая керамика. Этот материал выбран не случайно. Он обладает исключительной термостойкостью, способен выдерживать экстремальные температуры плазменной дуги (тысячи градусов Цельсия), не плавясь и не деформируясь. Керамика является отличным диэлектриком, что обеспечивает электрическую изоляцию, обладает высокой механической прочностью на сжатие и устойчива к термическим ударам. Её износостойкость напрямую влияет на ресурс работы.


• Габариты и вес: Точные размеры — фундамент корректной работы.


  • Высота: 9 мм. Этот параметр определяет длину пути, который проходит газ, закручиваясь, и влияет на степень его завихрения.


  • Диаметры: 11 мм и 14 мм. Как правило, это внешний (14 мм) и внутренний (11 мм) диаметры, которые обеспечивают точную посадку завихрителя в гнездо корпуса сопла плазмотрона. Посадочный размер должен быть идеально соблюден для предотвращения утечек газа и перекосов.


  • Масса: 0.003 кг (3 грамма). Минимальный вес подчеркивает компактность и точность изготовления детали. Вес брутто в 0.003 кг указывает на то, что даже с учетом минимальной упаковки компонент остается легким.





Принцип действия и ключевые функции

1. Создание вихревого потока газа: Основная задача завихрителя ТС-60. Газ, нагнетаемый в плазмотрон, проходит не прямо, а через наклонные каналы кольца. Это заставляет его двигаться по спирали (завихряться) с высокой скоростью.






2. Стабилизация и сжатие плазменной дуги: Закрученный газовый поток, истекая из сопла, создает динамический эффект, аналогичный стенкам цилиндра. Он центрирует и стабилизирует столб плазмы, не давая ему отклоняться или «гулять». Одновременно вихревое движение создает эффект магнитного (газодинамического) сжатия дуги, фокусируя её и повышая плотность энергии.






3. Формирование оптимального режущего факела: Благодаря стабилизации и сжатию, на выходе формируется плотный, тонкий и концентрированный плазменный факел. Это напрямую влияет на ширину реза (делая её минимальной), перпендикулярность кромок и уменьшение зоны термического влияния на металл.






4. Защита электрода и сопла: Вихревой поток охлаждающего газа также эффективно отводит тепло от внутренних компонентов плазмотрона — электрода и сопла, продлевая их срок службы. Он создает защитный барьер, минимизируя контакт расплавленного металла и брызг со стенками сопла.






5. Обеспечение двойной дуги: На начальном этапе (пилотная, дежурная дуга) завихритель помогает её корректному формированию между электродом и соплом. После поджига основной дуги на разрезаемую заготовку, он продолжает выполнять свои основные функции по её стабилизации.




Где и для чего используется ТС-60 завихритель?

Область применения определяется использованием самого плазмотрона, в который он установлен. Это ручная или машинная (портальная, координатная) плазменная резка.

1. Металлообработка и производство:





   • Раскрой листового металла: Сталь (углеродистая, низкоуглеродистая), нержавеющая сталь, алюминий, медь, латунь и другие цветные металлы.


   • Изготовление деталей: Производство компонентов для машиностроения, строительных конструкций (фермы, балки, каркасы), металлоконструкций, элементов вентиляции, рекламных конструкций, художественного металла.


   • Ремонтные и демонтажные работы: Резка металлоконструкций, труб, арматуры, демонтаж оборудования.







2. Строительство и инжиниринг:





   • Подготовка металла для монтажа, резка на месте, изготовление нестандартных элементов.







3. Судостроение и автомобилестроение:





   • Раскрой корпусных деталей, металлических листов и профилей.







4. Сервисные центры и ремонтные мастерские:





   • Для выполнения разовых работ, ремонта транспортных средств, сельскохозяйственной техники.





Важность совместимости и последствия износа

ТС-60 — это модель, строго соответствующая определенным плазмотронам (например, серии Торч или другим, где 60 может указывать на силу тока). Использование несовместимого завихрителя приводит к:

• Неправильному формированию дуги (расфокусировка).


• Быстрому выходу из строя электрода и сопла.


• Ухудшению качества реза (широкий рез, скошенные кромки, большое количество грата).


• Перегреву плазмотрона.


• Нестабильности работы и частым разрывам дуги.

Признаки износа керамического завихрителя ТС-60:

• Ухудшение качества реза: Появление заметного скоса, увеличение ширины реза, неровные кромки.


• Нестабильная дуга: Дуга «гуляет», трудно инициируется, самопроизвольно обрывается.


• Изменение формы или цвета плазменного факела.


• Визуальный износ: Эрозия, оплавление, сколы или трещины на керамической поверхности, увеличение диаметра выходных отверстий из-за термической эрозии. Даже микротрещины нарушают геометрию газового потока.


• Увеличенный расход газа из-за нарушения геометрии каналов.

Вывод

ТС-60 керамический завихритель — это не просто «колечко», а прецизионный газодинамический узел, преобразующий ламинарный поток газа в управляемый высокоэнергетический вихрь. Его параметры — артикул 028928, вес 3 грамма, высота 9 мм и диаметры 11/14 мм — являются гарантией точной геометрии, необходимой для правильной работы конкретной модели плазмотрона. От его состояния напрямую зависят чистота реза, скорость работы, расход других, более дорогих расходников (электрод, сопло) и общая надежность процесса плазменной резки. Регулярная замена изношенного завихрителя в рамках планового обслуживания плазмотрона — это экономически оправданная практика, позволяющая поддерживать оборудование на пике производительности и избегать брака в работе.
