Катод PT-31 длинный для плазмотрона: надежный электрод для стабильной резки

Катод PT-31 (электрод длинный) для плазмотрона: полное техническое описание, назначение и сфера применения

Катод PT-31, также известный как длинный электрод для плазмотрона, является ключевой расходной частью, определяющей стабильность и эффективность процесса плазменной резки. Это не просто медный стержень, а высокотехнологичный компонент, от точности изготовления и свойств материала которого напрямую зависит качество реза, скорость работы и общая надежность оборудования.

Что представляет собой катод PT-31?

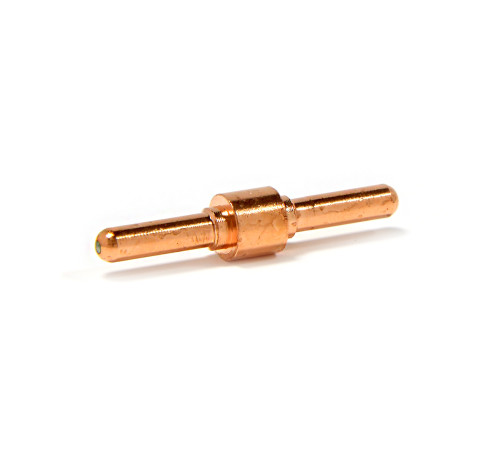

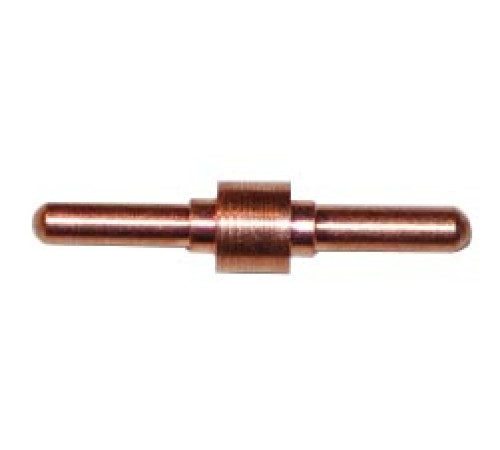

Конструктивно, катод PT-31 — это цельный электрод удлиненной формы, предназначенный для создания и поддержания электрической дуги в плазмотронах серии PT-31. Его основная функция — быть одним из полюсов (отрицательным, катодом) в системе генерации плазмы. При подаче тока между этим катодом и соплом (или разрезаемым металлом, в зависимости от схемы) возникает высокотемпературная электрическая дуга. Газ (кислород, воздух, азот, аргоно-водородная смесь), продуваемый через камеру плазмотрона, ионизируется этой дугой, превращаясь в плазму — поток раскаленного до 15000-30000 °C электропроводного газа, который и выполняет резку.

Детализация технических параметров и материалов:

• Артикул 072584: Это уникальный идентификатор детали, гарантирующий точное соответствие геометрии и материалов оригинальным спецификациям плазмотронов PT-31. Использование катодов с правильным артикулом исключает проблемы с посадкой, охлаждением и формированием дуги.


• Материал изготовления — сплав меди и латуни: Этот композитный подход критически важен.


  • Медь обеспечивает высочайшую электропроводность, минимизируя потери энергии и нагрев самого электрода, а также обладает отличной теплопроводностью для эффективного отвода тепла в корпус плазмотрона и систему охлаждения.


  • Латунь (сплав меди с цинком) добавляет конструкции необходимую механическую прочность, износостойкость и повышает температуру плавления по сравнению с чистой медью. Это позволяет катоду дольше противостоять экстремальным термическим и эрозионным нагрузкам в зоне возникновения дуги. Гафний или цирконий, как тугоплавкие металлы, часто впрессовываются в торец рабочего конца катода для стабилизации дуги, но в данной спецификации акцент сделан на материале основного тела электрода.






• Вес и масса: Чистая масса катода составляет 0,006 кг (6 грамм), что свидетельствует о его компактности и точной дозировке материала. Вес брутто 0,1 кг включает упаковку, обеспечивающую защиту от механических повреждений и коррозии при транспортировке и хранении. Такая точность в параметрах гарантирует стабильный баланс в быстроразборном узле плазмотрона.


• Конструктивная особенность — «длинный»: Исполнение «long» означает удлиненную рабочую часть или хвостовик. Это обеспечивает правильное позиционирование катода внутри плазмотронной горелки, оптимальный зазор между ним и соплом, что критически важно для формирования правильного потока плазмы. Длинная версия предназначена для конкретных моделей или модификаций плазмотронов, часто связанных с повышенной мощностью или особенностями системы охлаждения.


• Минимальное количество заказа (10 шт.): Это прямо указывает на расходный характер изделия. Катод является элементом, подверженным естественному износу (эрозии). Его регулярная замена в рамках планового технического обслуживания — стандартная практика для поддержания качества резки.

Для чего используется катод PT-31?

Его функция исключительно специализирована: он является сердцем процесса инициирования и стабилизации плазменной дуги. Без исправного и качественного катода невозможны:

1. Начало реза (поджиг дуги): В момент старта именно между наконечником катода и соплом возникает дежурная (пилотная) дуга, которая затем переходит в основную режущую дугу между катодом и металлом.


2. Стабилизация дуги: Материал и геометрия катода помогают удерживать дугу в строго заданном осевом положении, обеспечивая ее устойчивость даже при колебаниях напряжения или расстояния до металла.


3. Формирование плазменного потока: Положение катода относительно сопла определяет, как газовый поток будет «схватываться» дугой, превращаться в плазму и выходить через отверстие сопла сфокусированным, высокоскоростным потоком.

Где и в каких областях применяется?

Катод PT-31 используется везде, где задействованы ручные или машинные (портальные, координатные) установки плазменной резки, оснащенные плазмотронами модели PT-31 или их совместимыми аналогами. Это широкий спектр отраслей:

• Металлообработка и производство металлоконструкций: Изготовление деталей, каркасов, ферм, элементов ворот, навесов, стеллажей из черных (сталь, чугун) и цветных металлов (алюминий, медь, латунь) толщиной, соответствующей мощности источника плазмы.


• Судостроение и ремонт судов: Резка и подготовка кромок листового и профильного металла для корпусов, переборок, палубных надстроек.


• Автомобильная промышленность и кузовной ремонт: Производство элементов кузова, ремонтные работы, вырезание поврежденных участков.


• Промышленное строительство и коммунальное хозяйство: Изготовление и ремонт технологических металлических конструкций, резка труб, демонтаж оборудования.


• Рекламная индустрия и художественная обработка металла: Создание сложных декоративных элементов, букв, скульптур, где важна чистота и точность реза.

Признаки износа катода и важность своевременной замены:

Постепенная эрозия торцевой части катода — нормальный процесс. Однако его критический износ приводит к:

• Нестабильности дуги: Дугой трудно управлять, она может самопроизвольно гаснуть.


• Ухудшению качества реза: Появляются волны на кромке, увеличенный грат (наплывы), скос кромки.


• Затрудненному поджигу: Плазмотрон срабатывает не с первой попытки, требуется несколько стартов.


• Повышенному износу сопла: Несимметричный износ катода вызывает неравномерный поток плазмы, быстро разрушающий дорогостоящее сопло.


• Росту энергопотребления: Для поддержания дуги требуется большая сила тока.

Вывод:

Катод PT-31 (арт. 072584) — это не просто расходник, а высокоточный электрод, изготовленный из специального сплава меди и латуни, массой 6 грамм, предназначенный для гарантированного формирования стабильной плазменной дуги в плазмотронах соответствующей модели. Его корректная работа лежит в основе производительности, экономичности и качества всего процесса плазменной резки в самых разных промышленных и ремонтных сферах. Использование оригинальных или полностью соответствующих спецификациям катодов, а также их своевременная замена в количестве, кратном минимальной партии (10 шт.), — это базовое правило для бесперебойной работы оборудования и минимизации затрат в долгосрочной перспективе.
