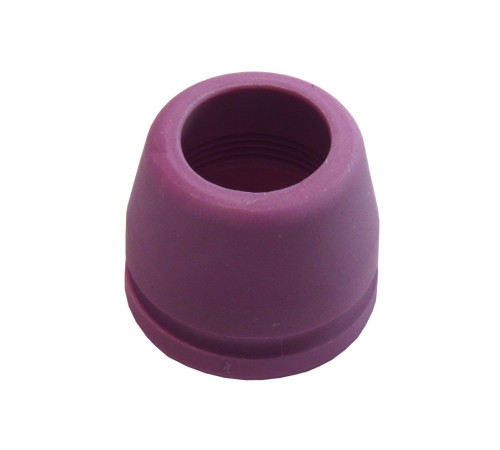

Керамический защитный колпачок SG-55 для плазмотрона: надежная защита сопла

SG-55 Защитная насадка (колпачок) для плазмотрона, керамика

Защитная насадка SG-55, также известная как защитный колпачок или керамический колпачок, является критически важным расходным элементом для плазменных резаков. Это не просто деталь, а многофункциональный компонент, напрямую влияющий на качество реза, безопасность оператора и долговечность всей горелки плазмотрона. Её основное предназначение — формирование и стабилизация плазменной дуги, а также защита более дорогостоящих внутренних компонентов плазмотрона от экстремальных термических, механических и электрических воздействий.

Конструкция, материал и ключевые характеристики

Насадка SG-55 изготавливается из высокопрочной технической керамики. Этот материал выбран не случайно, он обладает уникальным набором свойств, идеально подходящих для условий плазменной резки:

• Термостойкость: Керамика выдерживает экстремально высокие температуры плазменной дуги (до нескольких тысяч градусов Цельсия), не плавясь и не деформируясь.


• Диэлектрические свойства: Материал является отличным изолятором, что предотвращает случайное замыкание между соплом и разрезаемой заготовкой, а также защищает корпус горелки.


• Механическая прочность и хрупкость: Обладая высокой твердостью, керамика устойчива к абразивному воздействию брызг расплавленного металла. Однако, как и вся керамика, она чувствительна к ударным нагрузкам и точечным ударам, что требует аккуратного обращения.


• Термическая стабильность: Минимальный коэффициент теплового расширения позволяет насадке сохранять точные геометрические размеры даже при резких перепадах температур.

Артикул 018007 — это уникальный идентификатор детали в системе производителя или поставщика. Он гарантирует, что вы получаете именно ту оригинальную насадку, которая полностью соответствует посадочным размерам, внутреннему диаметру и характеристикам конкретной модели плазмотрона, для которой она предназначена. Использование насадок с другим артикулом может привести к некорректной работе, плохому качеству реза или повреждению оборудования.

Вес насадки является важной технической деталью. Масса 0,015 кг (15 грамм) и идентичный вес брутто указывают на минимальный вес упаковки, что подчеркивает компактность и легкость самой детали. Этот параметр важен для логистики, хранения и подтверждает, что деталь не создает дополнительной нагрузки на горелку.

Детальное описание функций и применения

1. Формирование и фокусировка плазменной дуги: Внутренняя коническая или цилиндрическая полость насадки является продолжением камеры плазмотрона. Она задает окончательное направление и форму плазменной струи, выходящей из сопла. Это обеспечивает концентрацию энергии на минимальной площади, что необходимо для получения узкого, чистого и точного реза с минимальной шириной реза и малым тепловым воздействием на материал.






2. Защита электрода и сопла: Это основная функция колпачка. В процессе резки, особенно при контакте с заготовкой или при резке на малой высоте, возникают брызги расплавленного металла, обратная вспышка плазмы и возможны механические касания. Керамический колпачок принимает на себя все эти воздействия, предотвращая прилипание брызг к медному соплу и его быстрый износ, а также защищая центральный электрод от загрязнения и повреждений. Без колпачка дорогостоящее сопло и электрод выйдут из строя за считанные минуты.






3. Обеспечение правильного расстояния до заготовки (stand-off): Наружная часть колпачка часто имеет выступ или определенную геометрию, которая физически ограничивает приближение горелки к металлу. Это помогает оператору, особенно при ручной резке, поддерживать оптимальное расстояние для стабильной дуги и качественного реза. Слишком маленькое расстояние приводит к преждевременному износу сопла и колпачка, слишком большое — к нестабильности дуги и ухудшению качества реза.






4. Визуальная и тактильная индикация износа: По мере эксплуатации керамический колпачок изнашивается — увеличивается его внутренний диаметр, появляются сколы, эрозия, прилипшие брызги. Это видимый сигнал для оператора о необходимости замены. Своевременная замена изношенного колпачка SG-55 экономически выгодна, так как предотвращает цепную реакцию: изношенный колпачок приводит к перекосу дуги, перегреву и ускоренному выходу из строя сопла и электрода, ремонт которых обойдется значительно дороже.






5. Повышение безопасности оператора: Керамика, как диэлектрик, обеспечивает дополнительную электрическую изоляцию. Она также удерживает внутри себя возможные разрывы дуги или вспышки, возникающие при нестабильной работе, снижая риск для оператора.




Где и для чего используется насадка SG-55?

Данная насадка применяется везде, где используется совместимая с ней модель плазменного резака. Основные сферы:

• Ручная плазменная резка: В мастерских, на стройплощадках, в автосервисах, на небольших производствах для раскроя листового металла, труб, профиля.


• Механизированная/автоматическая плазменная резка: На портальных станках с ЧПУ, где требуется максимальная точность и повторяемость. Здесь роль колпачка в стабилизации дуги и защите особенно важна для бесперебойной работы.


• Обслуживание и ремонт металлоконструкций: Для вырезки дефектных участков, монтажных отверстий, демонтажа.


• Судостроение и тяжелое машиностроение: Для резки металла значительной толщины.


• Художественная и декоративная резка: Для создания сложных фигур из металла, где чистота и точность реза критичны.

Типы обрабатываемых материалов: Углеродистая и легированная сталь, нержавеющая сталь, алюминий, медь, латунь и другие сплавы, проводящие электрический ток.

Взаимодействие с другими расходниками
Насадка SG-55 работает в плотной связке с другими компонентами плазмотрона:

• Сопло (Nozzle): Устанавливается внутри колпачка. Колпачок защищает его.


• Электрод (Electrode): Устанавливается в корпусе горелки соосно с соплом. Колпачок защищает его торцевую часть от брызг.


• Кольцо завихрителя (Swirl Ring): Обеспечивает правильное завихрение плазмообразующего газа, что стабилизирует дугу внутри камеры, формируемой, в том числе, и колпачком.

Признаки износа и необходимость замены
Замену насадки SG-55 необходимо производить при:

• Увеличении внутреннего отверстия более чем на 1-1.5 мм от первоначального диаметра.


• Появлении сколов, трещин или глубоких эрозий на внутренней или торцевой поверхности.


• Накоплении значительного количества прилипшего металла (брызг), которое невозможно очистить.


• Ухудшении качества реза: появление скоса кромок, увеличение ширины реза, образование большего количества грата (наплывов) на нижней кромке, нестабильность дуги.


• Частых прогораниях сопла или электрода — это часто следствие работы с уже изношенным колпачком.

Таким образом, керамическая защитная насадка SG-55 (артикул 018007) — это небольшой, но жизненно важный компонент, обеспечивающий эффективность, точность и безопасность процесса плазменной резки. Её своевременная замена является ключевым элементом грамотного обслуживания плазмотрона и экономии на более дорогостоящих ремонтах. Использование оригинальных расходных материалов с указанным артикулом гарантирует полную совместимость и заявленные производителем характеристики работы вашего оборудования.
