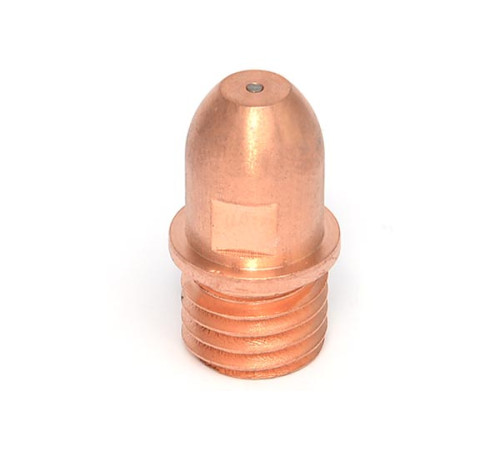

CB-150 катод (электрод) для плазмотрона — купить оригинал с гарантией

CB-150 катод (электрод) для плазмотрона: полное техническое описание и сфера применения

Катод CB-150 является ключевым расходным элементом для плазменной резки, представляя собой отрицательный электрод, инициирующий и поддерживающий плазменную дугу. Его корректная работа напрямую определяет качество реза, стабильность процесса и общую производительность оборудования. Данная деталь предназначена для использования в составе узла сопла-электрод в совместимых плазмотронах, где выполняет функцию эмиттера электронов.

Конструктивные особенности и принцип действия

Катод CB-150 имеет цилиндрическую форму с критически важной рабочей частью – катодной вставкой, изготовленной из материала с высокой эмиссионной способностью. Чаще всего это гафний или цирконий, особенно для резки в среде воздуха или кислорода. Эти материалы обладают свойством формировать на своей поверхности тугоплавкие оксиды при высоких температурах, что защищает основную массу электрода от чрезмерного эрозионного износа. Вставка запрессована в медный корпус, который обеспечивает эффективный отвод тепла благодаря высочайшей теплопроводности меди. Это охлаждение жизненно необходимо для предотвращения перегрева и преждевременного разрушения эмиттера.

При запуске плазмотрона между наконечником катода (эмиттерной вставкой) и соплом (которое выступает в качестве анода на этапе зажигания) возникает дежурная искра высокого напряжения. Она ионизирует продуваемый через камеру газ, создавая проводящий канал. После этого между катодом CB-150 и разрезаемой металлической заготовкой (которая становится анодом) зажигается основная плазменная дуга. Эмиттерная вставка активно испускает электроны, поддерживая дуговый разряд. Поток газа, проходя через электрическую дугу, нагревается до состояния плазмы (ионизированного газа) с температурой в десятки тысяч градусов Цельсия, что и обеспечивает мгновенное расплавление и выдувание металла в зоне реза.

Детальные технические параметры (на основе предоставленных данных)

• Артикул: 015369 – Уникальный идентификационный номер детали. Использование оригинального артикула гарантирует полную геометрическую и материальную совместимость с плазмотронами, для которых предназначен данный катод. Это критически важно для правильного позиционирования электрода относительно сопла, формирования стабильной дуги и эффективного охлаждения.


• Вес брутто и масса: 0.004 кг (4 грамма) – Минимальная масса компонента подчеркивает его компактность и точность изготовления. Такой вес является стандартным для электродов данного типоразмера и указывает на отсутствие массивных конструктивных элементов, что характерно для высокоточных расходников.


• Габаритные размеры: Диаметр ~10 мм, высота ~22 мм – Эти размеры являются определяющими для монтажа в держатель (катодный колпачок) плазмотрона. Диаметр 10 мм обеспечивает надежную посадку и оптимальный тепловой контакт для отвода тепла на охлаждаемый узел. Высота 22 мм – это критически важный параметр, определяющий осевое положение рабочего торца катода с эмиттерной вставкой внутри плазменной камеры. Малейшее отклонение от номинальной высоты нарушит геометрию плазменного канала, что приведет к неустойчивой дуге, повышенному износу сопла и ухудшению качества реза (появлению скосов, грата).

Сфера применения и совместимость

Катод CB-150 применяется в воздушно-плазменной и кислородно-плазменной резке черных металлов (конструкционная и низкоуглеродистая сталь, чугун) средней толщины. Он рассчитан на работу в составе конкретных моделей плазмотронов, чаще всего используемых с компактными или среднемощными инверторными плазменными аппаратами. Точную совместимость необходимо проверять по технической документации на плазмотрон (например, распространенные модели типа CUT, Gorynych, Svarog и аналоги). Использование несовместимого электрода ведет к некорректной работе, возможным поломкам и риску для оператора.

Ключевые признаки износа и необходимость замены

Регулярная замена катода CB-150 – обязательная процедура технического обслуживания. Износ является естественным процессом, так как эмиттерная вставка постепенно испаряется под воздействием экстремальных температур. Основные признаки необходимости замены:

1. Углубление в эмиттерной вставке: Появление видимой выемки глубиной более 1.5-2 мм. Глубокий кратер нарушает форму и стабильность дуги.


2. Затрудненный поджиг дуги: Аппарат требует большего количества попыток для запуска реза, срабатывает частое дежурное искрообразование.


3. Нестабильность реза: Дуга прерывается, режущая струя «бьет» в сторону, появляются неровные волны на кромке.


4. Ускоренный износ сопла: Неправильное положение изношенного катода приводит к двойному дугообразованию и оплавлению выходного отверстия сопла.


5. Ухудшение качества реза: Появление выраженного грата (наплывов) на нижней кромке, увеличение ширины реза и угла скоса.

Рекомендации по эксплуатации для максимального ресурса

Для продления срока службы катода CB-150 необходимо:

• Использовать его только в паре с новым, исправным соплом соответствующего типоразмера. Изношенное сопло – главная причина ускоренной эрозии катода.


• Обеспечивать правильное затягивание катода в держателе с рекомендованным моментом силы (без чрезмерных усилий, чтобы не сорвать резьбу или не деформировать уплотнения).


• Соблюдать корректные режимы резки (сила тока, давление воздуха/газа), не превышающие номинальные для данного комплекта расходников.


• Использовать чистый, осушенный сжатый воздух или технический газ, соответствующей степени очистки. Влага и масло в воздухе резко увеличивают эрозию электрода и приводят к образованию оксидных отложений.


• Избегать длительных режимов «холостой» дуги (без контакта с металлом) и чрезмерного перегрева плазмотрона.

Таким образом, катод CB-150 – это высокотехнологичный расходный компонент, от точности изготовления и состояния которого зависит эффективность всего процесса плазменной резки. Понимание его устройства, параметров и признаков износа позволяет проводить работы с предсказуемым качеством, минимизировать простои и оптимизировать затраты на эксплуатацию оборудования.
