Купить катод TZ-100 для плазмотрона: оригинал, в наличии, выгодная цена

TZ-100 катод для плазмотрона: полное техническое описание, назначение и сфера применения

Катод TZ-100 является ключевым расходным элементом (запасной частью) для плазмотронов, использующихся в оборудовании для плазменной резки и сварки металлов. Это высокотехнологичный компонент, от качества и корректности работы которого напрямую зависит стабильность формирования плазменной дуги, чистота и скорость реза, а также общая производительность и ресурс всей плазменной системы.

Что такое катод и его роль в плазмотроне?

Плазмотрон — это устройство, генерирующее плазменную дугу — поток ионизированного газа с температурой в несколько тысяч градусов Цельсия. Внутри него происходит сложный процесс: электрическая дуга зажигается между двумя электродами — катодом (отрицательным электродом) и соплом/анодом (положительным электродом). Эта дуга затем обдувается потоком газа (воздух, кислород, азот, аргон-водородная смесь и др.), который ионизируется, разогревается, увеличивается в объеме и на высокой скорости истекает из сопла в виде концентрированного плазменного потока.

Катод TZ-100 является центральным элементом в этой цепи. На его рабочую часть (наконечник) приходится колоссальная тепловая и электрическая нагрузка. Его основная функция — эмиссия электронов для поддержания стабильной плазменной дуги. Материал и геометрия катода специально рассчитаны на работу в экстремальных условиях высокой температуры и эрозии.

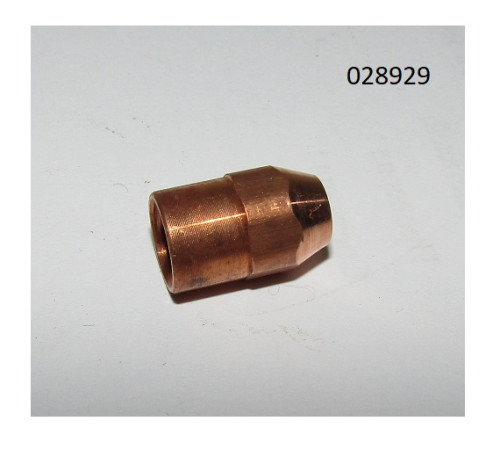

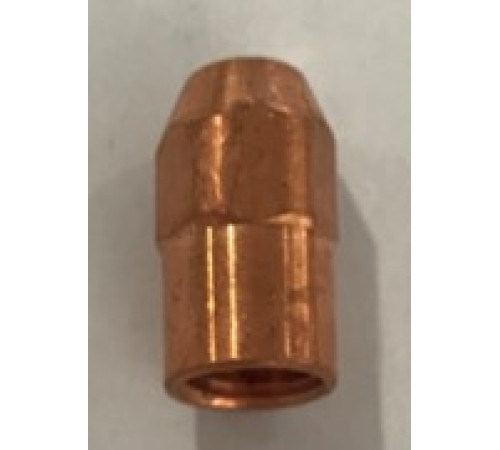

Детальное описание конструкции и параметров катода TZ-100

Артикул 028929 однозначно идентифицирует данную модель в каталогах производителей и поставщиков, что исключает ошибки при подборе аналога.

Критически важные геометрические и физические параметры, раскрытые в технических данных:

1. Вес и масса: Вес брутто и чистая масса составляют 0,004 кг, то есть 4 грамма. Эта точная цифра важна не только для логистики, но и косвенно свидетельствует о материалоемкости изделия. Небольшой вес указывает на использование специальных тугоплавких материалов, а не просто массивной металлической заготовки.






2. Габаритные размеры и форма (многоступенчатый цилиндр):





   • Общая высота: 16 мм. Это компактный размер, характерный для катодов плазмотронов средней мощности. Высота определяет, насколько глубоко катод будет установлен в тело плазмотрона, и напрямую влияет на положение эмиттирующей части относительно сопла.


   • Диаметры (многоступенчатая конструкция): 7 / 10,5 / 10 мм. Это ключевой параметр для правильной установки.


     • Диаметр резьбы: М7. Наиболее ответственный размер. Резьба М7 (метрическая, шаг стандартный) предназначена для точного ввинчивания катода в охлаждаемый держатель (катододержатель) внутри плазмотрона. Плотная и точная посадка по резьбе обеспечивает два жизненно важных условия: во-первых, идеальный электрический контакт (малое переходное сопротивление), что предотвращает локальный перегрев и потери энергии; во-вторых, эффективный отвод тепла от раскаленного наконечника катода к системе водяного или воздушного охлаждения плазмотрона. Несоответствие резьбы даже на долю миллиметра делает установку невозможной или приводит к аварийной работе.


     • Диаметры 10,5 и 10 мм — это, как правило, посадочные и уплотнительные части корпуса катода. Они обеспечивают его точную центровку в гнезде плазмотрона, предотвращая перекосы. Правильная центровка катода относительно сопла (анода) — обязательное условие для формирования симметричной, стабильной плазменной дуги. Перекос ведет к неравномерному износу сопла, ухудшению качества реза (скошенные кромки) и преждевременному выходу деталей из строя.











3. Материал и технология изготовления:
   Хотя в прямых данных не указано, типичными материалами для катодов подобного типоразмера (TZ-100) являются:





   • Основа (корпус): Высокотеплопроводная медь или медный сплав. Медь эффективно отводит тепло от активной зоны.


   • Эмиттирующая вставка (рабочий наконечник): Тугоплавкий материал с высокой электронной эмиссией. Чаще всего это гафний (Hf) или, реже, цирконий (Zr) для плазмотронов, работающих на окислительных газах (воздух, кислород). Гафний обладает уникальным свойством: при высоких температурах на его поверхности образуется тугоплавкий оксид, который медленно испаряется, а не плавится, что обеспечивает длительный и стабильный ресурс катода. Эта вставка запрессовывается в медный корпус с высокой точностью.





Для чего и где используется катод TZ-100?

Катод TZ-100 — это расходный материал для технического обслуживания и ремонта плазменных аппаратов (резаков) определенных моделей. Он не используется сам по себе, а только в составе плазмотрона.

Основные сферы применения оборудования, где востребован данный катод:

1. Плазменная резка металлов: Это основная область.





   • Металлообрабатывающие предприятия и цеха: Для раскроя листового черного металла (сталь), нержавеющей стали, алюминия, меди, латуни и других сплавов.


   • Строительство и монтаж: Резка металлоконструкций, труб, арматуры на месте.


   • Судо- и автомобилестроение: Фигурная и прямая резка деталей.


   • Рекламные и художественные мастерские: Для создания сложных фигурных элементов из металла (объемные буквы, декор, скульптуры).


   • Службы аварийно-спасательных работ (АСР): Для быстрого вскрытия металлических конструкций, дверей, автомобилей.







2. Плазменная сварка (плазменно-дуговая): В несколько меньшей степени, для сварки особых сплавов, где требуется концентрированный источник тепла.




Как понять, что катод TZ-100 требует замены? Признаки износа:

1. Ухудшение качества реза: Появление шероховатостей на кромке, увеличение ширины реза, образование грата (наплывов) на нижней кромке, невозможность резки на прежних скоростях.


2. Нестабильность дуги: Дуга трудно зажигается, часто обрывается, «блуждает», слышны хлопки или прерывистый звук реза.


3. Увеличенный расход плазмообразующего газа.


4. Визуальный износ: При осмотре после демонтажа на эмиттирующей вставке (гафниевом наконечнике) видна глубокая эрозионная выработка (кратер). Глубина кратера более 1,5-2 мм — прямой показатель для замены. Также признаком является оплавление или разрушение медного корпуса вокруг вставки.

Важность использования оригинальных или качественных аналогов

Установка катода TZ-100 с точным соответствием геометрии (резьба М7, диаметры, высота) и материала (гафниевая вставка) критична. Некачественный аналог с вставкой из дешевого тугоплавкого материала (например, вольфрама) в окислительной среде (воздух) быстро выйдет из строя. Несоответствие размеров приведет к разгерметизации камеры плазмотрона, плохому охлаждению, перекосу дуги и, как следствие, к каскадному выходу из строя более дорогих компонентов — сопла, защитного колпачка, дефлектора, а в перспективе — и самого корпуса плазмотрона.

Вывод

Катод TZ-100 (арт. 028929) — это высокоточный инженерный компонент весом 4 грамма, определяющий работоспособность всего плазмотрона. Его многоступенчатая геометрия с резьбой М7, высотой 16 мм и диаметрами 7/10,5/10 мм рассчитана для обеспечения идеальной центровки, теплового контакта и электрической проводимости. Использование гафниевой эмиттирующей вставки позволяет ему эффективно работать в среде активных газов. Своевременная замена изношенного катода на качественный аналог — это не расход, а инвестиция в стабильную, производительную и экономичную работу вашего оборудования для плазменной резки, обеспечивающую чистое и быстрое разделение металла на протяжении сотен рабочих часов.
