ТС-60: Сопло для плазменной резки — ключевой расходник для точности и качества реза

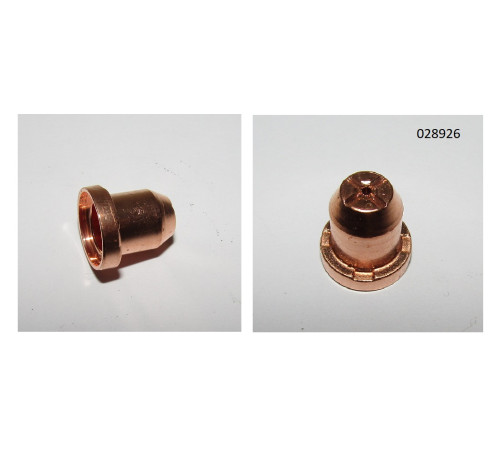

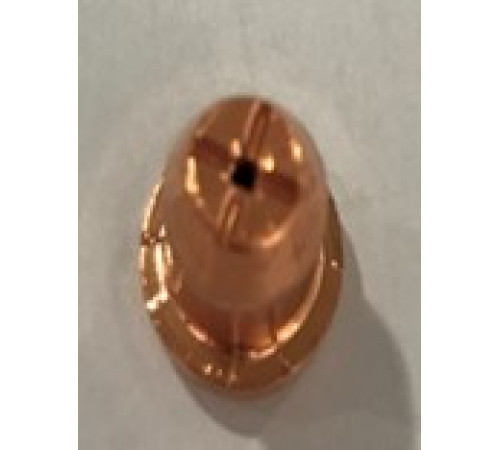

Сопло ТС-60 — это центральный, высокоточный и расходный элемент горелки (плазмотрона) для воздушно-плазменной резки. Его основная и единственная функция — формирование плазменной дуги, сжатой до состояния высокой энергии, что обеспечивает чистый, ровный и контролируемый рез металла. От состояния и геометрических параметров сопла напрямую зависят качество реза, скорость работы, расход воздуха и долговечность других компонентов плазмотрона (электрода).

Где и для чего используется сопло ТС-60?

Данное сопло применяется в составе совместимых ручных или машинных плазмотронов, использующих сжатый воздух в качестве плазмообразующего газа. Оно предназначено для резки черных металлов (сталь, чугун) и некоторых цветных металлов (алюминий, медь) толщиной, как правило, в диапазоне до 20-25 мм, в зависимости от мощности установки. Сфера применения обширна:

• Металлообрабатывающие производства: Раскрой листового металла, подготовка заготовок для сварки.


• Автосервис и кузовной ремонт: Аккуратное удаление поврежденных элементов кузова, вырезка участков ржавчины.


• Строительство и монтаж: Резка металлоконструкций, арматуры, труб.


• Аварийно-спасательные службы: Оперативная вскрытие металлических конструкций.


• Ремонтные мастерские и частное использование: Для задач, требующих точности и чистоты реза без деформации заготовки.

Детальный анализ технических параметров и их влияние на работу:

Предоставленные данные — не просто цифры, а ключевые характеристики, определяющие совместимость и функциональность.

1. Артикул: 028926
   Это уникальный идентификатор детали. Его точное знание гарантирует, что вы приобретаете именно то сопло, которое спроектировано для вашей конкретной модели плазмотрона (например, для популярных серий типа CUT, GYS, АПР и их аналогов). Использование сопла с неправильным артикулом может привести к некорректной сборке горелки, плохому охлаждению, нарушению формирования дуги и, как следствие, к браку при резке и поломке дорогостоящих узлов.






2. Габаритные размеры и конструкция:





   • Высота = 13,5 мм. Это компактный, стандартный размер для многих ручных плазмотронов средней мощности. Такая высота обеспечивает необходимый путь для сжатия и стабилизации плазменной струи, а также правильное позиционирование сопла относительно защитного колпачка и обрабатываемой детали.


   • Диаметр внутренний (калибрующее отверстие) = 8 мм. Этот параметр относится не к самому тонкому каналу, а, скорее всего, к части корпуса сопла. Критически важным является диаметр выходного отверстия (сопла), который обычно составляет десятые доли миллиметра (например, 0.8 мм, 1.0 мм, 1.2 мм). Именно этот размер определяет степень сжатия дуги:


     • Меньшее отверстие (например, 0.8 мм) создает более тонкую и плотную дугу для точного, аккуратного реза на малых и средних толщинах.


     • Большее отверстие (например, 1.2 мм) обеспечивает более мощную дугу для резки большей толщины, но с несколько более широким резом.


     • Важно: В маркировке "ТС-60" часто заложен именно этот ключевой диаметр. Необходимо уточнять этот параметр отдельно, так как он является основным при выборе.






   • Диаметр наружный: 6,5 / 10 / 13,5 мм. Это многоступенчатый профиль, и каждая ступень имеет свое назначение:


     • 6,5 мм — самая ответственная посадочная часть, которая обеспечивает точную центровку сопла в корпусе плазмотрона. Малейший люфт здесь приведет к эксцентриситету дуги и неровному резу.


     • 10 мм — часто это зона контакта с уплотнительным кольцом, отвечающим за герметичность газового тракта и эффективное охлаждение.


     • 13,5 мм — наружная, базовая часть (фланец), которая фиксирует сопло, определяет его высоту и обеспечивает правильное расстояние до защитного колпачка (дефлектора).











3. Вес и масса: 0,005 кг (5 грамм).
   Эта характеристика подчеркивает две важные вещи:





   • Точность изготовления. Деталь весом в 5 грамм производится с микронными допусками. Даже незначительный износ внутреннего канала (на доли миллиметра) из-за эрозии от высоких температур (до 30000°C в столбе дуги) и механических частиц делает сопло непригодным для дальнейшего использования. Это расходный материал.


   • Материал. Такой вес косвенно указывает на материал — высококачественную электротехническую медь или ее сплавы (часто с добавлением хрома или серебра). Медь обладает исключительной теплопроводностью, что критически важно для отвода тепла от края отверстия. Для повышения стойкости рабочее отверстие часто армируется вставкой из тугоплавкого металла, такого как гафний или цирконий (в плазмотронах с воздушной плазмой). Именно эта вставка является основным расходуемым элементом.





Принцип работы и почему геометрия так важна:

Сжатый воздух, проходя через плазмотрон, ионизируется высоковольтным импульсом, превращаясь в проводящую плазму. Эта плазма, проходя через узкое калиброванное отверстие сопла ТС-60, разгоняется до скоростей, близких к сверхзвуковым, и нагревается до экстремальных температур. Сопло выполняет триединую задачу:

1. Фокусировка: Сужает электрическую дугу, повышая ее плотность энергии и температуру.


2. Стабилизация: За счет своей геометрии формирует ламинарный, ровный поток плазмы, что минимизирует разбрызгивание и обеспечивает параллельность кромок реза.


3. Защита: Изолирует столб дуги от контакта с боковыми стенками, а также способствует охлаждению.

Признаки износа сопла ТС-60 (когда его нужно менять):

• Увеличение диаметра выходного отверстия (визуально, отверстие становится не круглым, а овальным или рваным).


• Появление нагара или оплавлений на внутреннем конусе или внешней стороне.


• Ухудшение качества реза: рез становится шире, появляются наплывы на нижней кромке, увеличивается угол скоса.


• Нестабильность дуги: трудности с ее возбуждением, самопроизвольное гашение.


• Повышенный расход воздуха или нехарактерный звук реза (шипение, свист).


• Частое пробивание дефлектора (защитного колпачка) — часто связано с разрушением геометрии сопла.

Вывод:

Сопло ТС-60 — это не просто медная шайба, а высокотехнологичный, прецизионный компонент, преобразующий электрическую энергию и поток воздуха в инструмент для резки. Его артикул (028926) гарантирует совместимость, а геометрические параметры (вес 5 г, высота 13,5 мм, многоступенчатый наружный диаметр) обеспечивают точную установку, герметичность и эффективный теплоотвод. Регулярная замена изношенного сопла — это не статья расходов, а инвестиция в качество продукции, скорость работы и сохранность всей плазменной системы. Всегда используйте сопла, рекомендованные производителем оборудования, и следите за их состоянием для достижения идеальных результатов резки.
