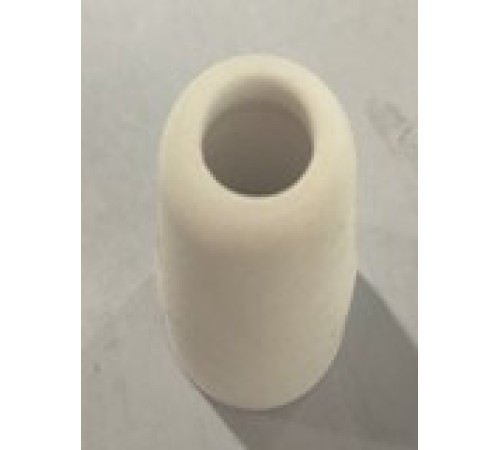

ТС-60 — это защитная насадка (колпачок) из высокопрочной керамики, предназначенная для плазмотронов. Данный расходный элемент играет критически важную роль в процессе плазменной резки, выполняя функции изолятора, фокусирующего устройства и защитного компонента, что в совокупности обеспечивает стабильность, безопасность и качество работы.

Что представляет собой насадка ТС-60?

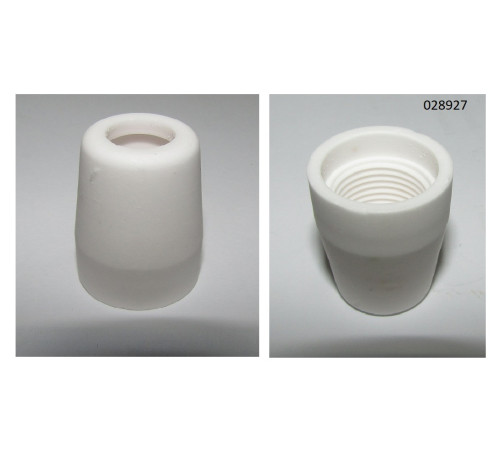

Конструктивно ТС-60 — это колпачок с внутренней резьбой, который навинчивается на сопло плазмотрона. Его основное тело изготовлено из специальной технической керамики, обладающей уникальным набором эксплуатационных характеристик. Этот материал выбран не случайно: он обладает исключительной термостойкостью, способен выдерживать экстремальные температуры плазменной дуги (тысячи градусов Цельсия) без оплавления или деформации. Кроме того, керамика является отличным диэлектриком, что предотвращает случайное замыкание между электродом и разрезаемой заготовкой, и имеет высокую механическую прочность на сжатие.

Ключевые физические параметры насадки, указанные в спецификации, напрямую влияют на её функциональность:

• Артикул 028927 — это уникальный идентификатор детали, гарантирующий, что вы приобретаете оригинальный компонент, точно соответствующий геометрии и материалам плазмотронов, для которых он предназначен.


• Материал: Керамика. Это определяет долговечность, термо- и электроизоляционные свойства.


• Вес: 0.01 кг (10 г) / Брутто 0.015 кг (15 г). Минимальная масса свидетельствует о компактности и не создает нагрузки на узел крепления плазмотрона.


• Высота: 30 мм. Данный размер оптимизирован для формирования правильного расстояния между соплом и металлом, что влияет на чистоту реза и скорость работы.


• Резьба: М15. Стандартизированный тип и шаг резьбы обеспечивают идеальное, безлюфтовое соединение с корпусом сопла конкретных моделей плазмотронов. Правильная посадка исключает перекосы и утечки плазмы.


• Диаметр наружного корпуса: от 19 до 23 мм. Такая форма и размеры обеспечивают удобный захват для монтажа/демонтажа ключом или вручную, а также формируют необходимый внешний габарит для защиты внутренних частей.


• Диаметр отверстий: 11 мм и 18.5 мм. Это одни из самых важных параметров. Меньшее отверстие (11 мм) служит для точного позиционирования и направления сопла, а также для выхода плазменной дуги. Большее отверстие (18.5 мм) формирует камеру, где происходит фокусировка плазменной струи и циркуляция защитного газа (обычно воздуха или азота). Эта геометрия напрямую влияет на формирование плотной, сфокусированной плазменной дуги.

Для чего используется защитная насадка ТС-60?

Функционал керамического колпачка ТС-60 многогранен и выходит за рамки простой защиты:

1. Защита и изоляция. Это первостепенная задача. Насадка физически закрывает токопроводящие металлические части сопла и корпуса плазмотрона от брызг расплавленного металла, которые образуются в процессе резки. Без этого колпачка брызги налипали бы на сопло, вызывая его перегрев, быстрый износ и приводя к короткому замыканию. Керамика, как диэлектрик, предотвращает случайный контакт между соплом (которое часто находится под электрическим потенциалом) и заготовкой, что особенно важно при работе с неровными или ржавыми поверхностями, а также повышает общую электробезопасность оператора.






2. Формирование и фокусировка плазменной дуги. Внутренние полости и отверстия насадки спроектированы таким образом, чтобы формировать правильный поток плазмы и защитного газа. Плазмообразующий газ, проходя через сужающиеся каналы, ускоряется и стабилизирует электрическую дугу. Это позволяет получить тонкий, плотный и концентрированный режущий факел. От геометрии ТС-60, в частности от диаметров отверстий 11 и 18.5 мм, зависят такие параметры, как угол раскрытия дуги и скорость потока газа, что в итоге определяет ширину реза, качество кромки (минимум окалины, перпендикулярность) и скорость выполнения операции.






3. Охлаждение и газовое экранирование. Пространство вокруг сопла, образованное керамическим колпачком, способствует равномерному распределению защитного газа. Этот газ вытесняет атмосферный воздух из зоны реза, предотвращая окисление металла, и дополнительно охлаждает сам сопло и рабочую зону. Правильное экранирование — залог получения чистого реза без наплывов и излишнего оплавления кромок.






4. Задание правильного расстояния до заготовки (stand-off). Высота насадки (30 мм) является визуальным и тактильным ориентиром для оператора. При работе рекомендуется держать плазмотрон так, чтобы торцевая часть керамического колпачка находилась на небольшом, постоянном расстоянии от металла (обычно 1.5-3 мм). Это оптимальная дистанция для эффективной передачи энергии. Без колпачка выдерживать это расстояние было бы крайне сложно, что привело бы к касанию соплом металла, его разрушению и ухудшению качества реза.






5. Повышение ресурса дорогостоящих компонентов. Защищая сопло и электрод от механических повреждений, перегрева и загрязнения брызгами, насадка ТС-60 многократно продлевает срок их службы. Сопло и электрод — это расходники, стоимость которых значительно выше, чем у керамического колпачка. Таким образом, использование исправной насадки — это экономически выгодная практика, снижающая стоимость эксплуатации оборудования.




Где используется насадка ТС-60?

Область применения насадки определяется сферой использования самих плазмотронов, в которых она установлена. Это, прежде всего, ручная и машинная (автоматизированная) плазменная резка.

• Ручная воздушно-плазменная резка. Это самый распространенный вид работ. Установки с ручными плазмотронами применяются в автосервисах, небольших мастерских, на стройплощадках, в монтажных организациях и на производственных участках для:





  • Разделительной резки черных металлов (сталь, чугун) и цветных металлов (алюминий, медь, латунь) толщиной, как правило, до 30-50 мм (в зависимости от мощности аппарата).


  • Фигурного вырезания заготовок.


  • Удаления дефектных сварных швов (вырубки).


  • Резки труб, профиля, листового металла.


  • Ремонтных и демонтажных работ. Везде, где требуется мобильность, скорость и чистота реза по сравнению с газовой резкой, используется плазменный резак с такими расходниками, как ТС-60.







• Машинная (автоматическая) плазменная резка. На стационарных станках с ЧПУ (числовым программным управлением) плазмотрон движется по заданной траектории с высокой точностью. Здесь роль ТС-60 становится еще более значимой, так как стабильность процесса должна быть идеальной. Она используется для:





  • Высокоточной контурной резки листового металла при серийном производстве.


  • Раскроя сложных деталей для машиностроения, металлоконструкций, художественных изделий.


  • Резки с высокой производительностью и повторяемостью. В автоматическом режиме износ и состояние керамической насадки напрямую влияют на бесперебойность работы и минимизацию брака.





Таким образом, насадка защитная ТС-60 — это не просто "колпачок", а высокотехнологичный, точно рассчитанный компонент плазморезательной системы. Её корректная работа, определяемая точностью исполнения по артикулу 028927 и указанным геометрическим параметрам (резьба М15, высота 30 мм, диаметры отверстий 11 и 18.5 мм), обеспечивает безопасность оператора, максимальный ресурс основных расходных материалов (сопла и электрода), а также высокое качество реза — ровные кромки с минимальной зоной термического влияния и окалиной. Регулярная проверка состояния керамической насадки и её своевременная замена при появлении сколов, трещин или значительного износа внутренних каналов являются обязательным условием эффективной и экономичной эксплуатации любого плазмотрона.
