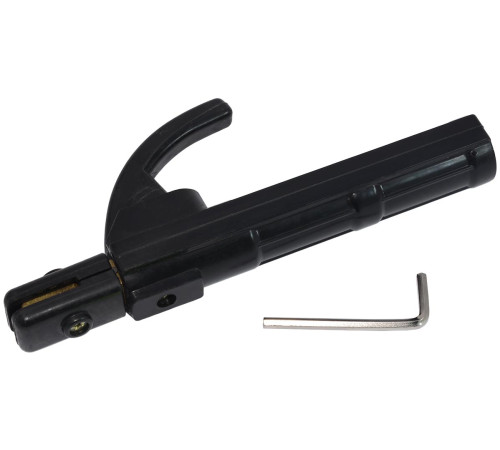

Держатель электрода 150-200 А: надежный и удобный для сварки

Держатель электрода 150-200 А (Electrode Holder): Полное техническое и эксплуатационное описание

Держатель электрода на 150-200 Ампер, артикул 067134, — это профессиональный ручной инструмент, являющийся критически важным звеном между источником сварочного тока и расходным материалом — сварочным электродом. Его основное и единственное предназначение — надежно фиксировать электрод, подводить к нему сварочный ток и обеспечивать безопасное, удобное управление электродом в процессе ручной дуговой сварки (ММА, или РДС). Без этого устройства выполнение сварочных работ просто невозможно.

Конструкция и принцип действия

Конструктивно держатель представляет собой клещевое устройство, состоящее из нескольких ключевых элементов:

1. Корпус с изолированными рукоятками: Изготавливается из высокопрочного, термостойкого диэлектрического материала (фиберглас, специальный пластик). Рукоятки имеют эргономичную форму, часто с рифлением, для надежного и комфортного захвата рукой в сварочной краге. Их длина и форма рассчитаны на безопасное расстояние руки оператора от зоны высоких температур.


2. Силовые губки (губцы): Это сердце держателя. Изготовлены из высококачественной меди или медного сплава, обладающего исключительной электропроводностью и стойкостью к высоким температурам. Именно между этими губками зажимается электрод.


3. Механизм зажима: Может быть двух основных типов: пружинный или винтовой. В данном случае, для держателя на 150-200А, наиболее распространен и удобен пружинный механизм. Он позволяет одной рукой, нажатием на рычаги, разжать губки, вставить электрод и, отпустив рычаги, надежно его зафиксировать за счет усилия мощной пружины. Это обеспечивает быструю смену электродов.


4. Силовой кабель: К держателю через специальный латунный или медный наконечник подключается гибкий медный сварочный кабель от источника питания. Место подключения должно быть максимально надежным, чтобы минимизировать потери тока и нагрев.


5. Защитный кожух: Часто передняя часть держателя, прилегающая к губкам, имеет металлический или термостойкий кожух для дополнительной защиты оператора от брызг расплавленного металла и теплового излучения.

Принцип работы прост: сварочный кабель подводит ток от инвертора или трансформатора к медным губкам держателя. Электрод, зажатый в губках, становится продолжением электрической цепи. При касании электродом свариваемой детали замыкается цепь, и при отрыве на минимальное расстояние возникает электрическая дуга с температурой 5000-7000°C, которая и плавит металл.

Детальный анализ технических параметров (Артикул: 067134)

• Номинальный ток: 150-200 Ампер. Это самый важный параметр. Он означает, что держатель рассчитан на длительную непрерывную работу при силе сварочного тока в этом диапазоне. Использование держателя на токах, превышающих номинальный (например, 250-300А), приведет к его перегреву: оплавлению изоляции рукояток, отпуску и потере упругости пружины, чрезмерному нагреву и возможному оплавлению медных губок. Это опасно для оператора и выводит инструмент из строя. Работа на меньших токах (например, 50-100А) допустима и безопасна.


• Вес брутто (0.25 кг): Это общий вес товара с учетом всей упаковки (блистер, картонная коробка, инструкция). Параметр важен для логистики и складского учета.


• Масса, кг: 0.35: Это вес самого держателя без упаковки. Масса в 350 грамм является оптимальной для инструмента данного класса. С одной стороны, это достаточный вес для использования массивных медных деталей, обеспечивающих хороший теплоотвод и минимальное электрическое сопротивление. С другой стороны, держатель не является излишне тяжелым, что снижает утомляемость сварщика при длительной работе. Для сравнения: более мощные держатели на 300-500А могут весить 0.7-1.2 кг.


• Габаритные размеры (ДxШxВ, мм): 270х120х40: Эти цифры дают точное представление о размерах инструмента.


  • Длина 270 мм: Это достаточно компактная длина, обеспечивающая хорошую маневренность в труднодоступных местах (например, при сварке в углах, коробах, на сложных конструкциях). Длинные держатели (от 350 мм) чаще используются для тяжелых промышленных работ.


  • Ширина 120 мм (в области рукояток в разжатом состоянии): Определяет удобство охвата рукой. Эргономичная ширина позволяет комфортно работать как в толстой, так и в тонкой сварочной рукавице.


  • Высота/Толщина 40 мм: Характеризует профиль инструмента. Такой толщины достаточно для размещения мощной пружины и силовых элементов, но при этом держатель остается удобным для удержания.





Сфера применения и где используется

Держатель электрода 150-200А — это инструмент универсального применения, который используется везде, где ведется ручная дуговая сварка покрытыми электродами (ММА). Основные области:

1. Строительство и монтаж металлоконструкций: Монтаж каркасов, балок, арматурных сетей, закладных деталей. На стройплощадке важна надежность и стойкость инструмента к механическим воздействиям.


2. Промышленное производство и машиностроение: Сборка и ремонт металлических рам, станин, корпусов оборудования, емкостей. Здесь часто требуется работа с электродами диаметром 3.0-4.0 мм, для которых ток 150-200А является рабочим.


3. Коммунальное и сельское хозяйство: Ремонт техники, сельхозинвентаря, ворот, ограждений, водопроводных и канализационных систем.


4. Сервисные и ремонтные мастерские: Авторемонтные мастерские (кузовной ремонт, ремонт рам), службы ЖКХ для оперативного устранения аварий.


5. Частные мастерские и гаражное использование: Для домашних работ, изготовления металлических изделий (ворота, мангалы, стеллажи), ремонта автомобиля. Для большинства бытовых инверторов с максимальным током 160-200А этот держатель является идеальным и часто штатным выбором.

Ключевые эксплуатационные характеристики и на что обратить внимание

• Надежность фиксации электрода: Губки должны плотно, без люфта, обхватывать электрод по всей его длине захвата. Это обеспечивает стабильный контакт, предотвращает дребезг дуги и ее обрыв.


• Теплоотвод: Массивные медные губки и конструкция корпуса должны эффективно рассеивать тепло, возникающее от прохождения большого тока и близости сварочной дуги. Перегрев держателя — признак плохого качества или работы на превышенных токах.


• Скорость смены электрода: Пружинный механизм позволяет сменить остаток электрода на новый за 2-3 секунды, что критически важно для производительности труда.


• Безопасность: Цельнолитые изолированные рукоятки без щелей и зазоров надежно защищают от поражения электрическим током (напряжение холостого хода инвертора может достигать 70-80В). Защитный кожух спасает от ожогов брызгами.


• Совместимость с электродами: Данный держатель предназначен для стандартных электродов диаметром от 2.0 мм до 4.0 мм (реже до 5.0 мм при работе на верхней границе диапазона). Универсальные губки имеют специальную насечку или форму, позволяющую фиксировать как тонкие, так и толстые стержни.

Вывод

Держатель электрода 150-200А (арт. 067134) — это не просто аксессуар, а полноценный высокотехнологичный инструмент, от качества которого напрямую зависят безопасность сварщика, стабильность сварочной дуги, простота процесса и, в конечном итоге, качество сварного шва. Его габариты 270х120х40 мм и вес 0.35 кг делают его сбалансированным решением для продолжительной работы, а номинальный ток 150-200А покрывает подавляющее большинство задач как в профессиональной, так и в полупрофессиональной сфере при использовании электродов наиболее ходовых диаметров. Правильный выбор держателя, соответствующего мощности вашего сварочного аппарата, — это первый шаг к эффективной и безопасной работе.
