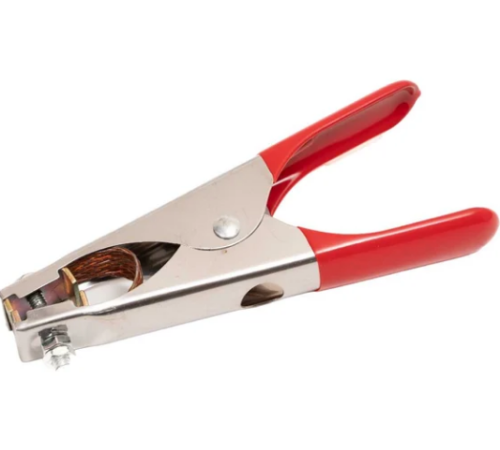

Клемм заземления КЗ-300 (Krass 2943002) — надежный контакт для безопасных работ

Клемма заземления КЗ-300 / Earth Clamp KRASS 2943002

Клемма заземления КЗ-300, также известная под артикулом производителя KRASS 2943002, представляет собой профессиональный, надежный и универсальный зажим, предназначенный для создания безопасного и временного электрического соединения с заземляющими проводниками или шинами. Это ключевой элемент комплекта переносного заземления, основная задача которого — защита жизни и здоровья персонала при проведении работ на отключенных участках электроустановок. Её использование строго регламентировано правилами техники безопасности (ПТБЭЭП) и является обязательным при операциях в электроустановках напряжением выше 1000 В, а также рекомендуется для многих работ в установках до 1000 В.

Принцип действия и назначение

Главная функция клеммы КЗ-300 — обеспечить надежный, с низким переходным сопротивлением, электрический контакт между переносными гибкими проводниками заземления и стационарным заземляющим устройством (заземляющей шиной, проводом или другим токопроводящим элементом, гарантированно соединенным с контуром заземления). После отключения напряжения на участке сети и проверки его отсутствия, на него с помощью этой клеммы и комплекта переносных заземлений накладывается заземление. Это делается для того, чтобы в случае ошибочной подачи напряжения или наведения опасного потенциала (например, от соседних линий электропередачи) ток короткого замыкания был мгновенно отведен в землю. Таким образом, клемма является критически важным звеном в цепи безопасности, предотвращающим поражение рабочих электрическим током.

Конструктивные особенности и их преимущества

Клемма КЗ-300 от KRASS имеет продуманную и robust-конструкцию, рассчитанную на многократное использование в тяжелых условиях.

1. Материал и исполнение: Корпус и основные детали изготавливаются из высокопрочных, коррозионностойких материалов, часто из оцинкованной стали или специальных сплавов, что обеспечивает долговечность и стойкость к воздействию внешней среды (влаги, перепадов температур).


2. Зажимной механизм «крокодил»: Основной рабочий орган — это мощные зубчатые губки с большой площадью контакта. Зубцы обеспечивают проникновение через окислы, грязь или лакокрасочное покрытие на шине, создавая качественный электрический контакт непосредственно с чистым металлом. Ширина раскрытия губок (до 30 мм и более) позволяет работать с заземляющими шинами различного стандартного сечения.


3. Винтовой механизм зажатия: Для создания необходимого усилия контакта используется винтовой механизм с удобной рукояткой-барашком. Это позволяет:


   • Надежно зафиксировать клемму на шине, исключая самопроизвольное соскальзывание от вибрации или ветра.


   • Регулировать усилие зажима в зависимости от толщины и материала шины.


   • Обеспечить стабильно низкое переходное сопротивление в точке контакта, что критически важно для беспрепятственного прохождения больших токов короткого замыкания.






4. Крепление проводника: Гибкий медный провод переносного заземления сечением, как правило, не менее 25-50 мм², надежно фиксируется в специальном зажимном узле клеммы. Крепление осуществляется с помощью болтового соединения, обеспечивающего максимальную площадь контакта и механическую прочность. Место соединения часто защищено от самораскручивания контргайкой или пружинной шайбой.

Детализация технических параметров (на основе предоставленных данных)

• Артикул 056424 / 2943002: Это уникальный идентификатор изделия. 2943002 — это номер модели производителя KRASS. 056424 — это, вероятно, внутренний артикул поставщика или магазина. Эти коды необходимы для точного заказа, поиска аналогов и подбора совместимых комплектующих.


• Вес брутто и масса (0.2 кг): Указание одинакового веса брутто и нетто (по 0.2 кг) говорит о том, что изделие поставляется в минимальной, функциональной упаковке. Масса в 200 грамм характеризует клемму как достаточно легкую для переноски и манипуляций, но при этом массивную и прочную за счет использования металла. Это оптимальный баланс между надежностью и удобством.


• Габаритные размеры 182х92х29 мм: Эти параметры дают полное представление о физических размерах изделия.


  • Длина 182 мм: Это общая протяженность клеммы от края рукоятки-барашка до конца зажимных губок или точки крепления провода. Такая длина обеспечивает удобный рычаг для затягивания и достаточное расстояние для безопасного захвата рукой.


  • Ширина 92 мм: Определяет максимальный размер клеммы в самой широкой части (обычно в области шарнира или зажимного механизма). Это важно для понимания, насколько компактно клемма будет лежать в сумке с инструментом.


  • Высота/Толщина 29 мм: Показывает компактность конструкции в закрытом состоянии. Небольшая толщина позволяет легко накладывать клемму даже в стесненных условиях электрощитового оборудования.





Сферы и конкретные случаи применения

Клемма заземления КЗ-300 является незаменимым инструментом для следующих профессий и работ:

1. Энергетика и электросетевые компании: При плановых и аварийных работах на воздушных линиях электропередачи (ВЛ), в трансформаторных подстанциях (ТП), распределительных пунктах (РП). Монтаж, ремонт, обслуживание разъединителей, выключателей, силовых трансформаторов.


2. Промышленные предприятия: Для обеспечения безопасности при ремонте и обслуживании главных распределительных щитов (ГРЩ), вводно-распределительных устройств (ВРУ), силовых шкафов станков и технологического оборудования.


3. Строительство и монтаж: При подключении временных электросетей на стройплощадках, для заземления передвижных дизель-генераторных установок, сварочных постов.


4. Жилищно-коммунальное хозяйство (ЖКХ): При работах в этажных распределительных щитках (ЩЭ), узлах учета, вводных устройствах многоквартирных домов.


5. Ремонтные и сервисные службы: Электромонтажники, сервисные инженеры, обслуживающие мощное электрооборудование, используют такие клеммы в составе переносных комплектов заземления.

Типичный сценарий использования: Перед началом работ на отключенной секции шин в распределительном щите оперативный персонал, имеющий соответствующую группу по электробезопасности и право производства работ, после необходимых отключений и проверки отсутствия напряжения, с помощью изолированной штанги накладывает переносное заземление. Клемма КЗ-300 плотно зажимается на предварительно зачищенную контактную площадку заземляющей шины щита. Второй аналогичный зажим (или зажимы) устанавливается на токоведущие части, требующие заземления. Только после визуальной проверки надежности всех соединений зона работ считается подготовленной и безопасной.

Ключевые требования при выборе и эксплуатации

1. Соответствие напряжению: Клемма должна входить в состав комплекта, испытанного на соответствующее классу напряжения электроустановки.


2. Сечение проводников: Должно соответствовать сечению гибких проводников переносного заземления, рассчитанному на токи короткого замыкания конкретной электроустановки.


3. Периодические испытания: Как и весь комплект переносного заземления, клемма КЗ-300 подлежит регулярным механическим и электрическим испытаниям (как правило, раз в 6 или 12 месяцев) в аккредитованной электролаборатории. Проверяется целостность, сопротивление контактов и способность выдерживать токи термической и динамической стойкости.


4. Визуальный контроль перед каждым применением: Обязательна проверка на отсутствие трещин, сколов, коррозии, разрушения зубцов губок, надежность крепления винтов и рукоятки.

Таким образом, клемма заземления КЗ-300 (KRASS 2943002) — это не просто зажим, а сертифицированное, точное и надежное устройство, от качества которого напрямую зависит жизнь людей. Ее параметры, включая компактные габариты 182х92х29 мм и массу 0.2 кг, делают ее эффективным и удобным инструментом для профессионала, обеспечивающим безусловное выполнение требований электробезопасности на самых разных объектах.
