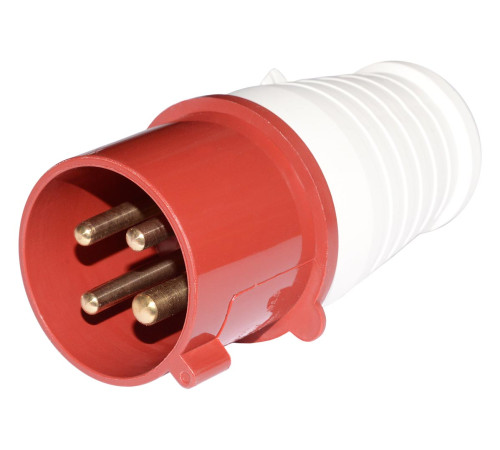

Вилка 3-фазная 32А 380В IP44 (024 3Р+РЕ) — надежное подключение для мощного оборудования

Вилка силовая переносная 024 3Р+РЕ 32А 380В IP44 (Артикул: 067074) — это высоконадежный, промышленный силовой штепсельный разъем, предназначенный для безопасного подключения мощного электрооборудования к трехфазной электрической сети. Данное устройство является ключевым элементом в организации временного или постоянного электроснабжения там, где требуется высокая мощность, мобильность и защита от воздействия окружающей среды.

Детальная расшифровка маркировки и технических характеристик

Само название изделия содержит полную техническую спецификацию:

• Вилка 024 — это тип или серия изделия, обозначающая конкретную конструктивную модель переносного силового разъема.


• 3Р+РЕ — это конфигурация контактов. Она указывает на наличие трех силовых полюсов (3Р) для подключения трех фаз (L1, L2, L3) и одного отдельного заземляющего контакта (РЕ) для защитного заземления. Это стандарт для трехфазных сетей с системой заземления TN-S или TT, обеспечивающий безопасность персонала.


• 32А — номинальный ток, который вилка и соответствующий ей разъем могут проводить в продолжительном режиме работы без перегрева. Ток в 32 ампера указывает на высокую мощность подключаемого оборудования. Для расчета ориентировочной мощности в трехфазной сети 380В можно использовать формулу: P = √3 * U * I * cosφ. При cosφ (коэффициент мощности) ≈ 0.85, максимальная подключаемая мощность составляет около 18 кВт.


• 380В — номинальное рабочее напряжение. Вилка рассчитана для использования в стандартных трехфазных сетях переменного тока с напряжением 380В (междуфазное).


• IP44 — степень защиты оболочки по международному стандарту (в данном случае, ГОСТ 14254-96). Это один из ключевых параметров:


  • Первая цифра (4) — защита от проникновения твердых посторонних предметов. Уровень «4» означает защиту от частиц размером более 1.0 мм (например, от большинства инструментальной пыли, мелкого мусора).


  • Вторая цифра (4) — защита от вредного воздействия воды. Уровень «4» означает защиту от брызг воды, падающих с любого направления. Это позволяет безопасно эксплуатировать вилку на открытом воздухе, в условиях повышенной влажности, при попадании капель дождя, но не под прямым струйным воздействием или погружением в воду.





Дополнительные технические параметры, раскрывающие надежность изделия:

• Номинальное напряжение по изоляции 500В — это испытательное напряжение, которое изоляция изделия должна выдерживать без пробоя. Запас прочности относительно рабочего напряжения 380В обеспечивает долговечность и безопасность даже при возможных скачках напряжения в сети.


• Рабочая температура -25°C до +40°C — вилка сохраняет свою механическую прочность и электроизоляционные свойства в широком диапазоне температур. Её можно использовать в неотапливаемых помещениях зимой и в жарких цехах летом.

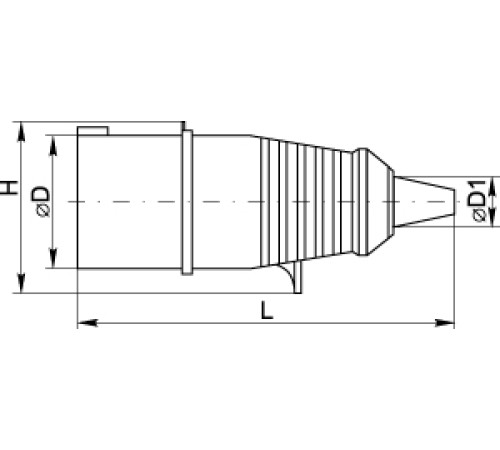

• Габаритные размеры: L 177 х H 74 х D 57 х D1 22 (мм). Эти параметры важны для понимания компактности и удобства монтажа. Вилка имеет эргономичный, но достаточно мощный корпус, позволяющий удобно брать её в руку и подключать/отключать. Размер D1 (22 мм), как правило, указывает на диаметр посадочного места для кабельного сальника.

Конструктивные особенности и преимущества

Корпус вилки и ее внутренние компоненты спроектированы для тяжелых условий эксплуатации:

1. Материалы: Корпус и изолирующие детали изготовлены из специальных термостойких и самозатухающих пластиков. Это означает, что при возникновении перегрузки или внешнего воздействия пламени материал не будет поддерживать горение, а затухнет, что критически важно для пожарной безопасности.


2. Защита от внешних воздействий: Герметичные крышки надежно защищают контактные гнезда от прямого попадания пыли и брызг воды. Они снабжены уплотнителями и надежными защелками или винтовыми соединениями, предотвращающими самопроизвольное открывание.


3. Антикоррозийная защита: Все пружинные элементы (например, в механизме фиксации вилки в розетке) имеют покрытие, защищающее от коррозии. Это гарантирует надежный контакт и легкое соединение даже после длительного простоя во влажной атмосфере.


4. Надежность соединений: Винты для крепления токоведущих частей и кабеля имеют конструкцию, предотвращающую самоотвинчивание от вибрации (например, могут использоваться пружинные шайбы или зубчатые стопорные шайбы). Это исключает потерю контакта, нагрев и возможное возгорание.


5. Универсальный кабельный ввод: Наличие специального сальника (кабельного gland) позволяет герметично и надежно закрепить кабели различного сечения. Сальник компенсирует разную толщину изоляции и обеспечивает защиту от выдергивания кабеля, а также сохранение степени защиты IP44 в точке ввода.

Сферы и примеры применения

Силовая вилка 024 3Р+РЕ 32А 380В IP44 является универсальным решением для организации электроснабжения там, где нет стационарных розеток или требуется частое переподключение оборудования.

1. Строительные площадки и ремонтные работы:

• Подключение строительных лебедок, бетономешалок, вибраторов для уплотнения бетона, мощных компрессоров, перфораторов и отбойных молотков.


• Электроснабжение сварочных аппаратов (инверторных или трансформаторных) для трехфазной сварки.


• Организация временного освещения и питания мастерских.

2. Промышленное производство и цеха:

• Подключение переносного технологического оборудования, станков (сверлильных, заточных, фрезерных), которые могут перемещаться между рабочими зонами.


• Организация питания для промышленных вентиляторов, насосов, испытательных стендов.


• Использование в составе удлинителей для подключения погрузочной техники (электрокары, тележки) в закрытых помещениях.

3. Сельское хозяйство и загородная инфраструктура:

• Подключение оборудования для ферм (доильные аппараты, кормораздатчики), систем полива, насосных станций.


• Электроснабжение бытовок, вагончиков, модульных зданий, используемых в качестве офисов, столовых или жилых помещений для персонала.


• Питание оборудования на турбазах, в кемпингах, гостиницах (например, для подключения наружного оборудования или резервных генераторов).

4. Аварийное и резервное электроснабжение:

• Быстрое подключение передвижных дизель-генераторных установок к распределительному щиту объекта.


• Организация ввода питания от внешней сети в случае ремонта основной системы.

5. Коммерческая деятельность:

• Подключение сценического и звукового оборудования (прожекторы, усилители) на открытых площадках.


• Питание торгового оборудования на ярмарках и рынках (холодильные витрины, грили).

Важное примечание по эксплуатации

Данная вилка является частью силового штепсельного соединения. Для её работы необходима соответствующая розетка (мама) того же типа, номинала (32А, 380В) и степени защиты (IP44). Подключение должно выполняться квалифицированным персоналом с соблюдением правил ПУЭ (Правила Устройства Электроустановок): фазы (L1, L2, L3) подключаются к силовым контактам, а заземляющий провод (желто-зеленый) — строго к контакту РЕ. Кабель должен быть соответствующего сечения (для 32А, как правило, не менее 6 мм² по меди, в зависимости от длины и условий прокладки).

Таким образом, вилка 024 3Р+РЕ 32А 380В IP44 — это профессиональный, безопасный и долговечный компонент для построения надежных электрических соединений в условиях, требующих высокой мощности, мобильности и защиты от сложных внешних факторов.
