Штекер кабельный СКР 35-50 мм: надежный силовой разъем для подключения

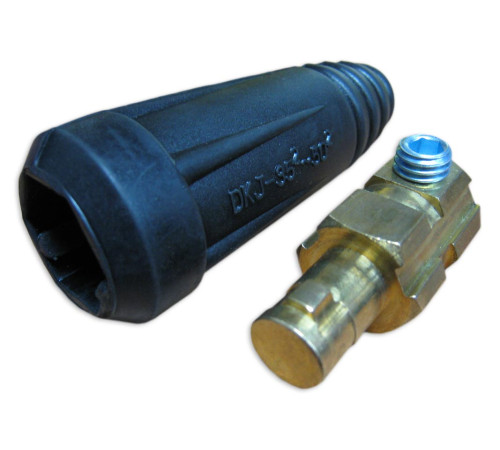

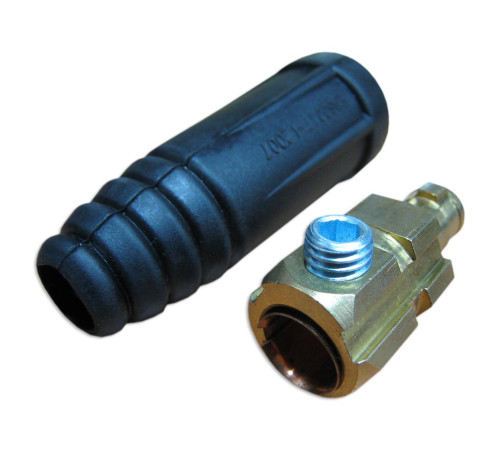

Штекер кабельный силовой СКР 35-50 мм (Cable Plug): Полное техническое описание и сфера применения

Данный продукт, известный как штекер кабельный силовой или разъем СКР (артикул: 000765, артикул производителя: DKJ 35-50), является ключевым компонентом для создания надежных, разборных и безопасных электрических соединений в силовых цепях. Это не универсальная бытовая вилка, а специализированный промышленный соединитель, предназначенный для интеграции непосредственно на кабель.

Конструктивные особенности и материалы

Конструкция штекера продумана для обеспечения максимальной надежности и долговечности в условиях интенсивной эксплуатации.

1. Корпус и изоляция: Корпус устройства изготовлен из высококачественной резины. Этот материал выбран не случайно. Резина обеспечивает превосходную защиту от механических воздействий (удары, вибрация, трение), обладает высокой эластичностью, что облегчает монтаж и демонтаж, и служит отличным диэлектриком. Главное — она устойчива к перепадам температур, воздействию масел, технических жидкостей и агрессивных сред, что критически важно для промышленных и строительных площадок. Внешний диаметр изолированной части штекера составляет 13 мм (Ф13 мм), что указывает на его компактность и удобство для обхвата рукой.






2. Токоведущая часть (контакт): Сердцевина штекера — контактный штырь — выполнена из латуни. Латунь является оптимальным выбором для таких компонентов благодаря своему уникальному сочетанию свойств. Она обладает высокой электропроводностью, уступая лишь чистой меди, но при этом значительно превосходит ее по механической прочности и износостойкости. Латунь менее подвержена деформации при частых соединениях/разъединениях, устойчива к коррозии и окислению, что гарантирует стабильное переходное сопротивление и отсутствие искрения на контактах на протяжении всего срока службы.






3. Система крепления кабеля: Одна из самых ответственных узлов — узел фиксации силового кабеля. Для этого используется винтовая клемма с винтом под шестигранный ключ на 5 мм (М10). Такое решение обеспечивает чрезвычайно надежное, практически неразъемное механическое соединение. Кабель фиксируется не просто зажимом, а мощным прижимом, исключающим его вырыв даже при значительном продольном усилии или рывках. Использование шестигранника вместо шлица (плоской отвертки) позволяет приложить больший момент затяжки и предотвращает «слизывание» граней в полевых условиях.






4. Обжимная гильза (медная обжимка): В комплекте или в конструкции штекера предусмотрена медная гильза для оконцевания жилы кабеля. Ее внутренний диаметр составляет 12.5 мм. Эта гильза предназначена для опрессовки многопроволочной медной жилы силового кабеля соответствующего сечения. Опрессовка создает монолитное, неразъемное соединение жилы с гильзой, которое по проводимости и механической прочности не уступает цельной медной детали. Это полностью исключает нагрев в точке контакта, который неизбежно возникает при использовании простой пайки или недостаточно надежного винтового зажима непосредственно на распущенные проволоки жилы.






5. Геометрия соединения: Длина соединительной (контактной) части штекера составляет 20 мм. Эта величина стандартизирована и обеспечивает достаточную глубину ввода в ответную часть (розетку или гнездо) для создания стабильного контакта по всей площади, а также необходимый изоляционный зазор.




Технические параметры и расшифровка маркировки

• СКР 35-50 мм: Эта маркировка является ключевой. «СКР» часто расшифровывается как «Соединитель Кабельный Разборный». Цифры 35-50 мм указывают на диапазон внешних диаметров кабеля, который данный штекер предназначен обжимать и герметизировать. То есть, он рассчитан на работу с силовыми кабелями, чья общая внешняя изоляция имеет диаметр от 35 до 50 миллиметров. Это соответствует кабелям значительного сечения, рассчитанным на большие токи.


• Вес: Масса изделия составляет 0.11 кг (110 грамм), что подтверждается как в чистом весе (масса нетто), так и в весе брутто для упаковки. Это указывает на солидную, но не избыточную конструкцию.


• Артикул 000765 и DKJ 35-50: Это внутренний артикул магазина и артикул производителя соответственно. Они используются для однозначной идентификации товара в каталогах и при заказе.

Основные сферы применения

Данный штекер является узкоспециализированным и находит применение в областях, где требуется частое подключение и отключение мощного электрооборудования.

1. Сварочное оборудование (ММА-201 и аналоги): Как прямо указано в описании, штекер предназначен для аппаратов ручной дуговой сварки (ММА), таких как модель ММА-201 или аналогичные инверторные и трансформаторные аппараты. Он устанавливается на конец сварочного кабеля, идущего к электрододержателю. Именно через этот разъем передаются огромные токи (до 200 А и более), необходимые для образования сварочной дуги. Надежность контакта здесь — вопрос не только бесперебойной работы, но и безопасности сварщика.






2. Промышленное силовое оборудование: Любое мобильное или стационарное оборудование, требующее периодического подключения к силовым линиям: крупные электродвигатели, генераторы, пусковые устройства, испытательные стенды, мощные нагревательные установки.






3. Строительные площадки и временные электросети: Для организации временного энергоснабжения объектов строительства, концертных площадок, мероприятий. Разборные соединения на основе таких штекеров и соответствующих розеток позволяют быстро развертывать и модифицировать силовую сеть.






4. Судостроение и портовое хозяйство: Для подключения берегового питания к судам, питания кранового и погрузочного оборудования.






5. Горнодобывающая и нефтегазовая отрасли: В условиях, где требуется повышенная надежность и защита от внешних воздействий.




Преимущества использования именно такого штекера

• Высокая надежность и безопасность: Комбинация латунного контакта, медной обжимной гильзы и мощного винтового зажима гарантирует минимальное переходное сопротивление, отсутствие нагрева и искрения.


• Прочность и долговечность: Резиновый корпус защищает от ударов, влаги и грязи. Латунный контакт устойчив к износу и коррозии.


• Удобство обслуживания: При повреждении кабеля штекер можно демонтировать, отрезать поврежденный участок и установить заново на целую часть кабеля, что экономичнее покупки цельного кабеля с наконечником.


• Стандартизация: Соответствие стандартным размерам (диаметр 13 мм, длина 20 мм) обеспечивает совместимость с огромным парком промышленного оборудования, использующего ответные гнезда типа СКР или аналогичные.


• Ремонтопригодность: Конструкция позволяет при необходимости заменить обжимную гильзу или подтянуть крепежный винт.

Важное примечание по монтажу

Для корректной и безопасной работы категорически необходим профессиональный монтаж. Он включает в себя:

1. Зачистку кабеля на строго определенную длину.


2. Опрессовку медной многопроволочной жилы кабеля специальной обжимной гильзой с помощью гидравлического или механического пресс-клеща. Простая пайка или скрутка недопустимы.


3. Ввод опрессованного конца в корпус штекера и его надежную фиксацию винтом М10.


4. Сборку корпуса с обеспечением герметизации места ввода кабеля (если такая предусмотрена конструкцией).

Только правильно смонтированный штекер сможет выдержать полную нагрузку и обеспечить долгую и безаварийную работу вашего силового оборудования.
