Гнездо кабельное черное 35-50 мм Output Socket для надежного монтажа

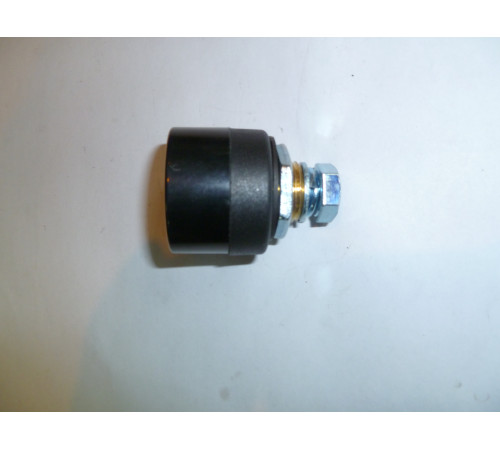

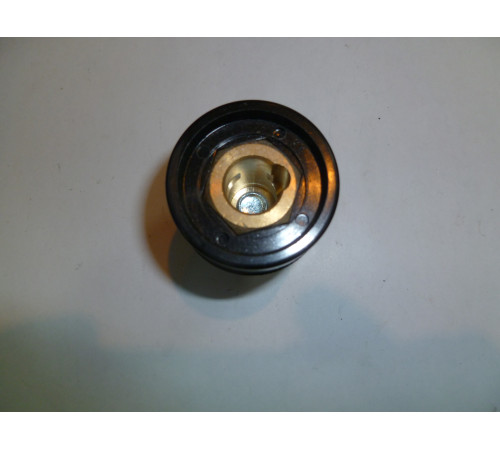

Гнездо кабельное черное 35-50 / Output Socket (артикул производителя: 03.01.004.003) — это специализированный электроустановочный компонент, предназначенный для надежного и безопасного подключения силовых кабелей большого сечения. Данное устройство является розеткой (разъемом, гнездом) выходного типа, что подразумевает его установку в качестве конечной точки электрической цепи для подачи питания к мощному оборудованию, станкам или переносным электроустановкам.

Конструктивные особенности и технические параметры:

1. Назначение и сфера применения: Данное кабельное гнездо используется в промышленных, производственных, строительных и складских условиях. Оно предназначено для организации стационарных точек подключения электроинструмента, сварочных аппаратов, передвижных осветительных мачт, бетономешалок, компрессоров и другого оборудования, требующего мощного питания. Его ключевая функция — обеспечение разборного, но при этом максимально надежного и защищенного от случайного разрыва соединения между стационарной проводкой и переносным кабелем. Чаще всего используется в паре с соответствующим силовым штекером (вилкой), образуя разъемную пару на конце гибкого кабеля.






2. Ключевые характеристики и их значение для пользователя:





   • Артикул 001023 и 03.01.004.003: Это уникальные идентификаторы изделия. Первый — внутренний артикул магазина или поставщика для удобства поиска в каталоге. Второй (03.01.004.003) — это артикул производителя, основной код, по которому изделие точно идентифицируется в технической документации и при подборе совместимых компонентов (штекеров, крышек).


   • Номинальное сечение кабеля 35-50 мм²: Это главный технический параметр, указывающий на то, что гнездо рассчитано для оконцевания и подключения медных или алюминиевых кабелей с сечением токопроводящей жилы от 35 до 50 квадратных миллиметров. Такие кабели используются для передачи больших токов (порядка сотен ампер), что соответствует мощному трехфазному или однофазному оборудованию.


   • Материал корпуса — карболит: Карболит (эбонит) — это старый, проверенный временем термореактивный пластик, отличающийся исключительной электроизоляционной способностью, высокой механической прочностью, термостойкостью и негорючестью. Он не плавится при нагреве, устойчив к воздействию масел, бензина и большинства химикатов. Черный цвет корпуса является стандартным для данного материала и дополнительно указывает на его стойкость к ультрафиолету. Корпус из карболита надежно защищает внутренние контакты от влаги, пыли и механических повреждений.


   • Материал контакта — латунь: Контактная группа (гильза, куда вставляется штырь штекера) изготовлена из латуни. Этот сплав меди и цинка обладает хорошей электропроводностью, коррозионной стойкостью и, что критически важно, антифрикционными свойствами. Латунь меньше подвержена залипанию и свариванию при искрении, обеспечивает плотный и долговечный контакт с штырем штекера даже после многократных подключений/отключений.


   • Габаритные размеры:


     • Высота (30 мм): Компактная высота корпуса облегчает монтаж в ограниченном пространстве.


     • Диаметр наружный (39.5 мм): Достаточный для удобного обхвата рукой при подключении/отключении штекера и для размещения мощной контактной группы внутри.


     • Диаметр входного отверстия под штекер (13 мм): Этот размер определяет совместимость со штырями соответствующих штекеров. Он обеспечивает плотное вхождение штыря в контактную гильзу.






   • Элементы крепления и монтажа:


     • Гайка-фиксатор под ключ на S27: На тыльной стороне корпуса расположена шестигранная гайка размером под ключ на 27 мм (S27). Она служит для жесткой фиксации гнезда в монтажном отверстии панели, стены, щитка или корпуса оборудования. Затягивание этой гайки обеспечивает неподвижность изделия и защиту от проворачивания.


     • Диаметр наружный крепления розетки в стенке (19,5 мм): Это диаметр резьбовой части корпуса, которая проходит через монтажное отверстие. Для установки необходимо просверлить или вырезать отверстие диаметром 20 мм.


     • Болт М10 для крепления клеммы кабеля: Внутри корпуса находится мощный латунный болт с метрической резьбой М10. Он предназначен для фиксации наконечника (оконцевателя) силового кабеля. Кабель сечением 35-50 мм² обязательно должен быть оконцован медной или алюминиевой кабельной гильзой (пайкой, опрессовкой или винтовым зажимом), которая и прижимается этим болтом к внутренней контактной площадке. Это обеспечивает надежное электрическое соединение с низким переходным сопротивлением.






   • Вес и гарантия:


     • Масса (0.2 кг) и Вес брутто (0.12 кг): Небольшой вес изделия облегчает логистику и монтаж. Разница в цифрах (масса и вес брутто) может объясняться разными методами измерения (чистый вес изделия и вес с упаковкой).


     • Гарантийный срок (1 месяц): Стандартная гарантия для данного типа электроустановочных изделий, подтверждающая отсутствие заводских дефектов. Долговечность изделия в большей степени зависит от корректности монтажа и условий эксплуатации.









Принцип работы и монтажа:
Гнездо монтируется стационарно. Через заднюю часть корпуса заводится силовой кабель, жила которого надежно фиксируется под болт М10. Затем корпус вставляется в подготовленное отверстие диаметром ~20 мм и с лицевой стороны фиксируется гайкой S27, которая прижимает корпус к поверхности. Таким образом, получается надежно закрепленная розетка. В нее вставляется ответная часть — силовой штекер (вилка) с соответствующими штырями диаметром 13 мм, на который также оконцован гибкий кабель, идущий к потребителю. Штекер часто имеет резьбовую обойму для соединения с гнездом, что исключает самопроизвольное выпадение и обеспечивает высокую степень защиты от пыли и влаги (тип соединения IP44 или выше).

Итог:
Гнездо кабельное черное 03.01.004.003 — это профессиональный, мощный и долговечный разъемный соединитель для силовых цепей. Его конструкция из карболита и латуни рассчитана на тяжелые условия эксплуатации, высокие токовые нагрузки и частые коммутации. Четкое соответствие размеров (сечение кабеля, диаметр штыря, монтажный размер S27) делает его предсказуемым и правильным выбором для комплектации промышленных разъемов, электрощитового оборудования и силовых вводов.
