Клемма заземления 400/500 А — надежное заземление для профессиональных работ

Клемма заземления 400/500 А (Earth Clamp): Полное техническое описание и сфера применения

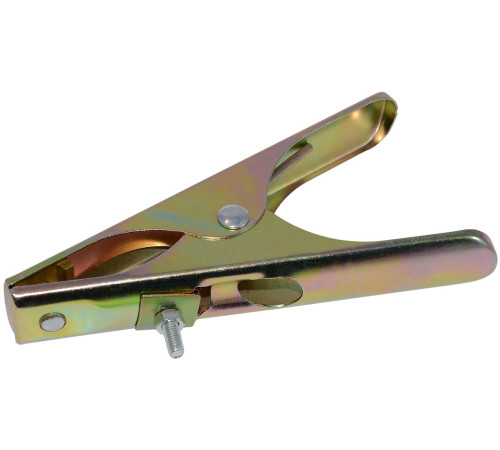

Клемма заземления на 400/500 Ампер, также известная как earth clamp или зажим заземления, представляет собой специализированный электротехнический аксессуар критической важности, предназначенный для создания безопасного, временного и надежного электрического соединения с заземляющим контуром или шиной. Это не просто кусок металла с пружиной, а тщательно спроектированное устройство, от которого напрямую зависит жизнь и здоровье персонала, а также сохранность дорогостоящего оборудования.

Основное назначение и принцип работы

Главная функция данной клеммы — обеспечить контролируемый путь для стекания опасного электрического тока (например, при случайной подаче напряжения на отключенный участок, при наведенном напряжении или для снятия остаточного заряда) в землю. Это фундаментальная процедура при проведении ремонтных, монтажных и профилактических работ на электроустановках, линиях электропередачи, силовом оборудовании и в электротранспорте.

Принцип работы основан на создании низкоомного электрического контакта. Зажим с мощными медными губками и сильной пружиной фиксируется на специально предназначенной для этого заземляющей шине (стационарной) или непосредственно на заземляемом проводнике (например, на шине, кабельной жиле или токоведущей части оборудования). К болтовому зажиму на клемме подключается гибкий медный провод заземляющего переносного комплекта, второй конец которого надежно соединяется с контуром заземления или заземленной конструкцией. Таким образом, до начала любых работ потенциально опасный участок электрически соединяется с землей, что гарантирует отсутствие опасного для жизни потенциала.

Детальный анализ технических характеристик на основе предоставленных данных

• Номинальный ток: 400/500 А. Это ключевая характеристика, указывающая на способность клеммы выдерживать протекание значительного тока короткого замыкания в течение времени, необходимого для срабатывания защитных устройств (обычно несколько секунд). Такая пропускная способность делает ее пригодной для применения в промышленных электроустановках, на подстанциях, в распределительных щитах среднего и высокого уровня мощности, при обслуживании тягового оборудования и мощных силовых кабелей. Цифры 400/500 А могут указывать на разные стандарты испытаний или длительный/кратковременный режимы.

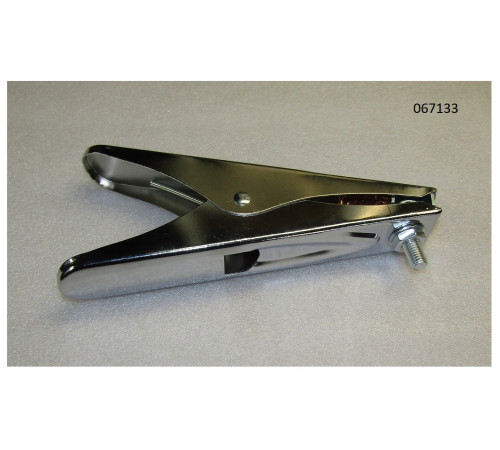

• Артикул: 067133. Это уникальный идентификатор изделия, используемый для точного заказа, учета и поиска в каталогах и складских системах. Всегда указывайте этот артикул при запросе технической документации или совместимых аксессуаров.






• Вес и масса: 0.2 кг (брутто и нетто). Небольшой вес в 200 грамм является значительным преимуществом. Он говорит об оптимизированной конструкции и использовании материалов, что позволяет электромонтеру легко переносить и манипулировать клеммой одной рукой, часто в условиях ограниченного пространства или на высоте. Легкость не означает хрупкость — она достигается за счет рациональной геометрии и применения высокопрочных сплавов.






• Габаритные размеры: 182х92х29 мм. Эти параметры (Длина х Ширина х Высота/Толщина) дают четкое представление о физических размерах устройства:





  • Длина 182 мм обеспечивает достаточный рычаг для удобного сжатия рукояток и широкий захват губок.


  • Ширина 92 мм определяет площадь захвата и устойчивость клеммы.


  • Толщина 29 мм указывает на компактность профиля, позволяющую использовать зажим в узких пространствах, например, между шинами в распределительном щите.
    Эти размеры оптимальны для надежного контакта с шинами стандартных типоразмеров.







• Болт М6. Эта деталь — важнейший узел для подключения проводника заземления. Резьбовой болт диаметром 6 мм (М6) предназначен для надежного обжима наконечника (гильзы) гибкого медного кабеля заземляющего переносного комплекта. Такой болт позволяет создать соединение с высоким контактным давлением, минимизирующим переходное сопротивление, и выдерживать значительные механические нагрузки (натяжение кабеля). Под болт обычно подкладывается пружинная шайба (гровер) для предотвращения самоотвинчивания от вибрации.




Конструктивные особенности и материалы

Клемма заземления 400/500 А — продукт инженерной мысли. Ее корпус и рукоятки изготавливаются из высокопрочного диэлектрического материала (например, армированного стекловолокном полиамида), который обеспечивает электроизоляцию персонала от токоведущих частей и обладает стойкостью к ударам, УФ-излучению и агрессивным средам.

Рабочие губки, непосредственно контактирующие с заземляемой поверхностью, выполняются из электротехнической меди или ее сплавов (часто с добавлением кадмия или бериллия для повышения прочности и упругости). Медь выбрана за свою исключительную электропроводность (вторая после серебра) и коррозионную стойкость. Поверхность губок часто имеет насечку или зубцы для разрушения оксидных пленок, окалины и краски, что гарантирует проникновение через загрязнения и создание истинно металлического контакта.

Сердцем клеммы является мощная пружина из стали, обеспечивающая постоянное и сильное давление губок на объект. Это давление критически важно для стабильного низкого переходного сопротивления. Рычажный механизм позволяет с легкостью преодолеть усилие этой пружины при раскрытии губок.

Области и сценарии применения

1. Электроэнергетика и подстанции: Персонал использует такие клеммы для безопасного заземления отключенных участков ЛЭП, шин распределительных устройств (РУ), секций сборных шин перед выполнением переключений или ремонтов. Это обязательная процедура по правилам техники безопасности (ПТБ).






2. Промышленные предприятия: При обслуживании силовых трансформаторов, высоковольтных двигателей, распределительных щитов (ГРЩ, ВРУ), печей, станков с ЧПУ. Перед проведением любых электромонтажных или наладочных работ оборудование должно быть обесточено и заземлено.






3. Строительство и монтаж: Временное заземление на строительных площадках при подключении к временным распределительным щитам, при работе с сварочным оборудованием повышенной мощности.






4. Обслуживание электротранспорта: Для заземления контактной сети трамваев, троллейбусов, железнодорожных путей в депо или при ремонтных работах на линии.






5. Телекоммуникации и связь: Заземление стоек и шкафов с мощным сетевым оборудованием, а также при работе с системами резервного питания (ДГУ, ИБП).






6. Сервисные и ремонтные службы: При проведении диагностики, ремонта или модернизации любого мощного электрооборудования.




Ключевые преимущества и отличия от бытовых аналогов

В отличие от слаботочных или бытовых зажимов, клемма на 400/500 А характеризуется:

• Проверенной стойкостью к токам короткого замыкания. Она рассчитана не на рабочий ток, а на аварийный, что подтверждено соответствующими испытаниями.


• Исключительно низким переходным сопротивлением (обычно доли миллиома), что гарантирует эффективное стекание тока.


• Повышенной механической прочностью и износостойкостью всех компонентов.


• Эргономикой, рассчитанной на использование в защитных диэлектрических перчатках.


• Яркой, хорошо видимой окраской (часто желто-зеленой или красной) для легкого визуального контроля наличия заземления на объекте.

Важные замечания по использованию

Данная клемма — элемент комплекта переносного заземления (КПЗ). Она НИКОГДА не используется отдельно, а только в комплекте с проводниками заземления, рассчитанными на тот же или больший ток динамической и термической стойкости, и после проверки отсутствия напряжения исправным указателем высокого напряжения. Сечение подключаемого гибкого медного кабеля должно соответствовать номиналу клеммы. Перед каждым применением необходимо проводить визуальный осмотр на отсутствие трещин, сколов изоляции, коррозии губок и надежность пружинного механизма.

Таким образом, клемма заземления 400/500 А — это профессиональный, надежный и жизненно важный инструмент для обеспечения электробезопасности, без которого не обходится ни одна серьезная работа в электроустановках. Ее технические параметры, такие как компактные габариты 182х92х29 мм, малый вес 0.2 кг, мощный болт М6 и высокая номинальная пропускная способность по току, делают ее оптимальным выбором для ответственных применений в промышленности и энергетике.
