Аппарат воздушно-плазменной резки TSS EVO CUT-160: Полное описание и технические возможности

Аппарат воздушно-плазменной резки TSS EVO CUT-160 представляет собой профессиональный инверторный источник питания, предназначенный для высокоточного и высокоскоростного раскроя электропроводящих металлов. Это самый мощный аппарат в серии EVO, спроектированный для интенсивной эксплуатации в промышленных условиях, где требуются высокая производительность, надежность и чистота реза.

Принцип работы и технология Plasma CUT

В основе аппарата лежит технология воздушно-плазменной резки. Процесс заключается в создании сжатой электрической дуги между неплавящимся электродом внутри плазмотрона (резака) и обрабатываемой заготовкой. Через это дуговое пространство под давлением подается сжатый воздух. Под воздействием высокой температуры дуги (до 25000 °C) воздух ионизируется, переходит в состояние плазмы и, будучи сжатым соплом, формирует высокоскоростную (сверхзвуковую) плазменную струю. Эта струя обладает колоссальной тепловой концентрацией, что позволяет мгновенно расплавлять металл в локальной зоне и выдувать его из реза, обеспечивая минимальную зону термического влияния и ровные, практически без окалины, кромки.

Ключевые технические характеристики и их значение

• Максимальная толщина реза: 50 мм. Это предельная толщина металла, которую аппарат гарантированно прорезает за один проход при оптимальных условиях (качественный сжатый воздух, правильная скорость перемещения, марка металла). Параметр определяет класс оборудования для работы с толстым металлопрокатом.


• Ток реза: регулируемый в диапазоне 20-160 А. Плавная регулировка силы тока позволяет оптимизировать процесс для разных толщин и видов металла, минимизируя энергопотребление и износ расходников при резке тонких листов и обеспечивая максимальную мощность для толстых заготовок.


• Потребляемая мощность (макс.): 29 кВА. Указывает на требования к подводимой электросети. Аппарат рассчитан на трехфазное напряжение 380В ±15%, что характерно для промышленных объектов и серьезных мастерских.


• ПВ (Продолжительность включения): 60% при 160 А. Это критически важный параметр, определяющий надежность и цикл работы. Значение 60% означает, что аппарат может непрерывно работать под максимальной нагрузкой (160А) в течение 6 минут из 10-минутного цикла без перегрева. Для большинства реальных задач, где ток часто ниже максимального, фактическое время непрерывной работы увеличивается.


• Расход воздуха: 350-400 л/мин при давлении 6-8 Атм. Подчеркивает необходимость использования мощного, производительного компрессора с достаточным ресивером для поддержания стабильного давления и чистоты воздуха (желательно использование влаго- и маслоотделителей).


• Бесконтактный (HF) поджиг дуги. Высокочастотный осциллятор генерирует искру для ионизации воздуха без необходимости касания резаком металла. Это повышает удобство работы, особенно при резке решеток, сеток или ржавых поверхностей, и увеличивает срок службы расходных деталей.


• Напряжение холостого хода: 347 В. Необходимо для надежного и стабильного первоначального поджига плазменной дуги.


• Степень защиты корпуса: IP21. Означает защиту от проникновения твердых предметов размером более 12,5 мм (палец) и от вертикально падающих капель воды. Требует эксплуатации в закрытых помещениях с нормальными условиями.


• Класс изоляции: F. Указывает на стойкость изоляционных материалов в силовой части аппарата к температурам до 155°C, что свидетельствует о высоком запасе надежности и долговечности.

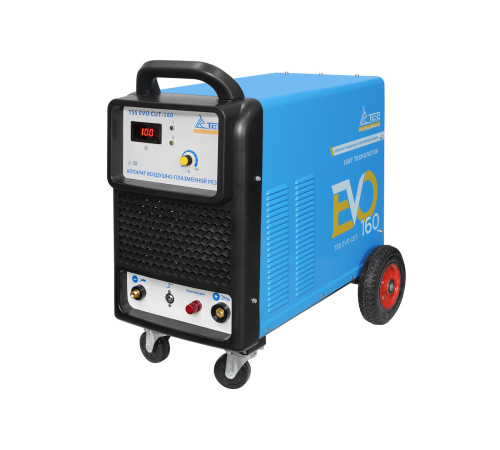

• Габариты и вес: Аппарат (700x435x640 мм, 47 кг) имеет компактные для своей мощности размеры и оснащен колесами для удобного перемещения по цеху или мастерской.

Области применения аппарата TSS EVO CUT-160

Благодаря мощности, мобильности и универсальности, аппарат находит применение в широком спектре отраслей и видов работ:

• Промышленное производство: Машиностроение, вагоно- и котлостроение, производство металлоконструкций, резка профиля, листового проката, труб.


• Строительство и монтаж: Изготовление и монтаж каркасов, ферм, лестниц, ограждений, резка арматуры, демонтаж металлических конструкций.


• Металлообработка и ремонт: Ремонтные службы предприятий, сервисные центры, мастерские по восстановлению деталей сельхоз- и спецтехники, судо- и авиаремонт.


• Коммунальное хозяйство: Быстрый раскрой и демонтаж металлических элементов в аварийных ситуациях.


• Капитальное строительство отраслевых объектов: Применяется на объектах нефтегазовой, химической, пищевой, энергетической промышленности для монтажа трубопроводов, резки емкостей, выполнения ремонтных работ.


• Гаражные и частные мастерские: Для выполнения разовых или периодических работ по резке металла, однако требует соответствующей подготовки сети 380В и компрессора.

Обрабатываемые материалы

Аппарат предназначен для резки всех электропроводящих металлов:

• Низкоуглеродистые (конструкционные) стали (MS)


• Легированные и нержавеющие стали (SS)


• Алюминиевые сплавы и дюралюминий (AL)


• Медь и ее сплавы (латунь, бронза)


• Чугун


• Титан

Конструктивные особенности и преимущества модели

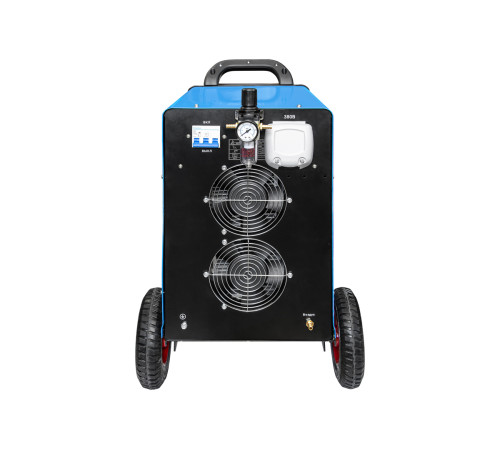

• Два вентилятора охлаждения: Обеспечивают эффективный отвод тепла от силовых компонентов и плазмотрона, что является залогом стабильной работы на высоких токах и выполнения параметра ПВ.

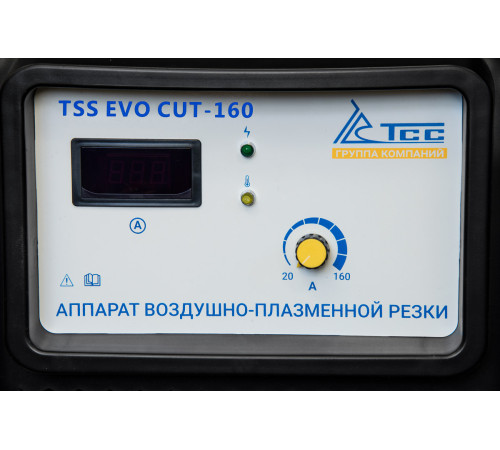

• Дисплей режущего тока: Позволяет оператору точно контролировать и устанавливать необходимую силу тока, что напрямую влияет на качество реза и ресурс расходников.


• Система охлаждения плазмотрона воздухом после резки: Продувает канал после окончания работы, увеличивая срок службы электрода и сопла.


• Защита от перегрева: Автоматически отключает аппарат при критическом повышении температуры, предотвращая выход из строя ключевых элементов.


• Простая конструкция и настройка: Интуитивно понятное управление, быстрая подготовка к работе (подключение воздуха, заземления, плазмотрона).


• Встроенный регулятор давления воздуха: Позволяет точно настроить давление на входе в плазмотрон непосредственно на аппарате.

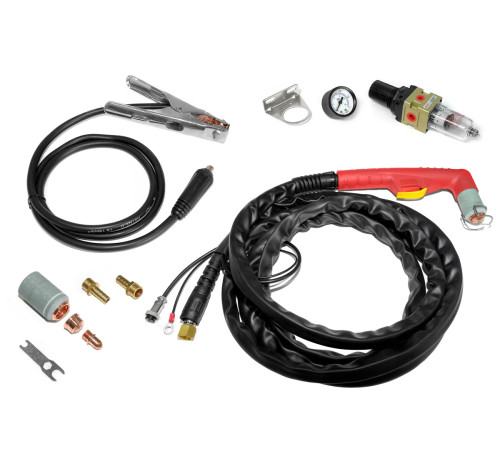

Комплектация

Аппарат поставляется готовым к работе, в комплект входит:

1. Инверторный источник питания TSS EVO CUT-160 на колесной базе.


2. Плазменный резак (плазмотрон) A-141 с длиной шлангопакета 4 метра для удобства работы с крупногабаритными заготовками.


3. Комплект запасных частей (ЗИП) к резаку: обычно включает электроды, сопла, защитные колпачки.


4. Кабель заземления с мощной клеммой (2 м).


5. Встроенный фильтр-регулятор для подготовки сжатого воздуха.


6. Руководство по эксплуатации и гарантийный талон.

Безопасность и соответствие стандартам

Оборудование соответствует строгим международным и национальным стандартам:

• Европейский стандарт безопасности EN 60974-1:2012.


• Технические регламенты Таможенного союза: ТР ТС 004/2011 (безопасность низковольтного оборудования) и ТР ТС 020/2011 (электромагнитная совместимость).

Контроль качества

Каждый аппарат проходит двойную проверку: на производственной линии и финальный контроль отделом технического контроля (ОТК) перед отгрузкой, что минимизирует вероятность попадания к пользователю устройства с дефектами.

Важные эксплуатационные требования

1. Источник воздуха: Обязательно наличие компрессора с производительностью не менее 400 л/мин и ресивером, способным поддерживать стабильное давление в 6-8 Атм. Чистый и сухой воздух — ключевое условие для качества реза и долговечности расходных материалов.


2. Электроснабжение: Требуется трехфазная сеть 380В с соответствующим автоматом защиты и заземлением.


3. Средства индивидуальной защиты (СИЗ): В связи с яркой дугой, ультрафиолетовым излучением, брызгами расплавленного металла и высоким уровнем шума (сверхзвуковая струя) обязательны: маска сварщика (желательно «Хамелеон»), огнестойкая одежда, краги, защитные очки, наушники или беруши.

Аппарат TSS EVO CUT-160 — это профессиональное решение для задач, где важны скорость, чистота реза и способность работать с металлом большой толщины. Его технические характеристики и конструктивные особенности делают его надежным инструментом для стационарных постов резки или мобильного применения в условиях промышленного предприятия или крупной мастерской.
