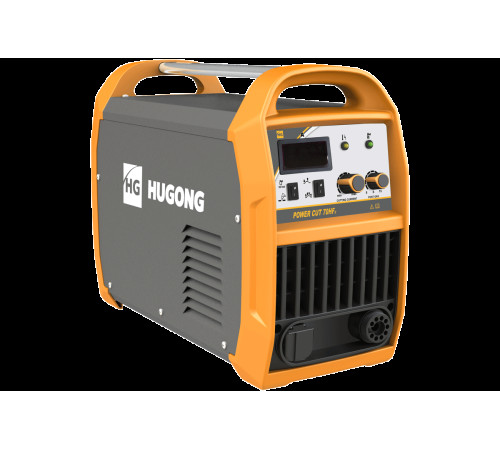

Аппарат воздушно-плазменной резки HUGONG POWER CUT 70 HF III: резка металла до 20 мм

Аппарат воздушно-плазменной резки HUGONG POWER CUT 70 HF III: Полное описание, технические характеристики и сфера применения

Аппарат воздушно-плазменной резки HUGONG POWER CUT 70 HF III представляет собой профессиональный инверторный источник плазмы для высокоточного и высокопроизводительного раскроя токопроводящих металлов. Это оборудование промышленного класса, спроектированное для интенсивной эксплуатации в условиях цехов, мастерских и на производственных площадках. Его ключевая задача — замена традиционных методов резки, таких как газокислородная или механическая, обеспечивая превосходное качество реза, высокую скорость и минимальную зону термического влияния.

Принцип работы и ключевые преимущества технологии

Воздушно-плазменная резка, реализуемая данным аппаратом, основана на использовании сжатого воздуха, который под высоким давлением подается через плазмотрон. Электрическая дуга, ионизируя этот воздух, превращает его в высокотемпературную плазму (до 30 000 °C). Эта струя плазмы локально плавит металл и выдувает его из зоны реза, формируя ровный, чистый и минимально окисленный рез.

Основные преимущества, которые дает HUGONG POWER CUT 70 HF III:

• Универсальность по металлам: Резка черных металлов (сталь, чугун), цветных металлов (алюминий, медь, латунь) и легированных сталей.


• Высокая скорость: Скорость резки значительно выше, чем при газокислородном способе, особенно для тонких и средних толщин.


• Качество реза: Минимальная зона термического влияния, незначительная деформация заготовки, чистые кромки с малым количеством окалины, что часто сокращает или исключает последующую механическую обработку.


• Безопасность и удобство: Не требует использования баллонов с горючими газами (пропан, ацетилен) и кислородом, что повышает безопасность и снижает эксплуатационные расходы. Процесс легче начать и контролировать.


• Точность: Позволяет выполнять фигурные резы высокой сложности.

Детальный анализ технических характеристик и их практическое значение

1. Мощность и производительность:

• Ток реза, А: 25-70. Плавная регулировка тока в широком диапазоне является сердцем аппарата. Минимальный ток (25А) позволяет аккуратно и с высокой скоростью резать тонколистовой металл (от 1 мм) с минимальным проплавлением. Максимальный ток (70А) обеспечивает работу с серьезными толщинами.


• Максимальная толщина реза, мм: 25. Это показатель разделительной резки для углеродистой стали в идеальных условиях. Практически рекомендованная толщина для качественного реза составляет до 20-22 мм. Для алюминия и меди максимальная толщина будет меньше, примерно 15-18 мм и 10-12 мм соответственно.


• Потребление максимальное, кВА: 9.4. Указывает на пиковую нагрузку аппарата на сеть. Важно обеспечить соответствующую подводящую линию и защитную автоматику.


• Напряжение сети: 380В±15%. Аппарат рассчитан на трехфазное промышленное напряжение 380В. Стабильность сети в рамках допуска ±15% критична для долговечности электронных компонентов.

2. Система поджига и надежность:

• Поджиг дуги: Высокочастотный (HF). Высокочастотный осциллятор гарантирует быстрый и уверенный поджиг плазменной дуги даже в неидеальных условиях (например, при загрязненной поверхности металла или при изношенном сопле). Это ключевая особенность для профессионального использования, где важна бесперебойность процесса.


• Напряжение холостого хода, В: 330. Достаточно высокое напряжение холостого хода способствует легкому инициированию режущей дуги и поддержанию ее стабильности.


• Максимальное рабочее напряжение, В: 108. Параметр, характеризующий способность дуги "пробивать" через толщу удаляемого шлака, что важно при резке толстого металла или при использовании длинных кабелей.

3. Система воздухоподготовки и охлаждения:

• Давление сжатого воздуха, Атм.: 3 - 6. Аппарат требует чистого, сухого сжатого воздуха без масляных паров. Давление в 4-5 Атм. является оптимальным для большинства задач. Несоответствие требованиям к воздуху — основная причина выхода из строя плазмотрона и снижения качества реза.


• Расход воздуха, л/мин: 300. Производительность компрессора должна быть не ниже этого значения для поддержания стабильного давления в процессе непрерывной резки.


• ПВ, %: 100% (20°С) / 60% (40°С). Продолжительность включения (ПВ) — важнейший показатель для любого сварочно-резочного оборудования. При температуре окружающей среды +20°C аппарат может работать непрерывно в течение всего цикла (10 минут работы из 10-минутного цикла) без перегрева. При +40°C ПВ снижается до 60% (6 минут работы, 4 минуты паузы). Это свидетельствует о мощной и эффективной системе охлаждения, рассчитанной на длительные производственные нагрузки.


• Класс изоляции: F. Указывает на стойкость изоляционных материалов обмоток трансформатора к высоким температурам (до 155°C). Класс F является стандартом для надежного промышленного оборудования, обеспечивая запас прочности и долговечность.

4. Конструкция, защита и гарантия:

• Габаритные размеры (Д;Ш;В; мм): 550х245х405. Компактные размеры для аппарата такой мощности, что облегчает его размещение в цеху или транспортировку на объект.


• Масса, кг: 22.7 / Вес брутто (кг): 28. Относительно небольшой вес обеспечивает мобильность.


• Степень защиты: IP21S. Расшифровка: "2" — защита от проникновения твердых предметов диаметром более 12,5 мм; "1" — защита от вертикально падающих капель воды; "S" — испытание на вредные эффекты вследствие проникновения воды при оболочке, неподвижной во время испытания. Это означает, что аппарат предназначен для использования внутри сухих помещений, защищен от случайного контакта с крупными предметами и каплями, но не является пыле- и влагонепроницаемым.


• Гарантия, срок (мес): 60. Гарантия в 60 месяцев (5 лет) на источник питания — это прямое свидетельство высокой надежности компонентов, качества сборки и уверенности производителя в своем продукте. Это исключительный показатель на рынке.


• Упаковка: Картон. Прочная транспортная упаковка, обеспечивающая сохранность при перевозке.

Сфера применения аппарата HUGONG POWER CUT 70 HF III

Данный аппарат находит применение во всех отраслях, где требуется быстрая, точная и чистая резка металла:

• Металлообрабатывающие производства: Раскрой листового проката, подготовка заготовок для сварки, вырезка деталей по контуру.


• Строительство и монтаж: Резка металлоконструкций, арматуры, труб, демонтажные работы.


• Судо- и автомобилестроение: Работа с корпусными деталями, вырезка окон, люков, ремонтные работы.


• Рекламная индустрия и художественная ковка: Изготовление сложных декоративных элементов, букв, объемных конструкций из металла.


• Коммунальное и аварийно-спасательное хозяйство: Для быстрого вскрытия металлических конструкций, решеток, поврежденных элементов.


• Сервисные и ремонтные мастерские: Универсальный инструмент для широкого спектра задач по обработке металла.

Итог

Аппарат воздушно-плазменной резки HUGONG POWER CUT 70 HF III — это профессиональное, надежное и высокопроизводительное решение для промышленной и полупромышленной резки металлов толщиной до 25 мм. Его отличительными чертами являются мощный и стабильный инвертор с высокочастотным поджигом, исключительный показатель продолжительности включения (100% при 20°C), рассчитанный на длительную работу, и беспрецедентная гарантия в 5 лет. Аппарат оптимально подходит для предприятий, мастерских и сервисов, где важны бесперебойность, качество результата и минимизация простоев оборудования. Требует подключения к трехфазной сети 380В и источника чистого сухого сжатого воздуха.
