Аппарат воздушно-плазменной резки TSS EVO CUT-100: точный рез металла до 30 мм

Аппарат воздушно-плазменной резки TSS EVO CUT-100: Полное описание технологии, характеристик и применения

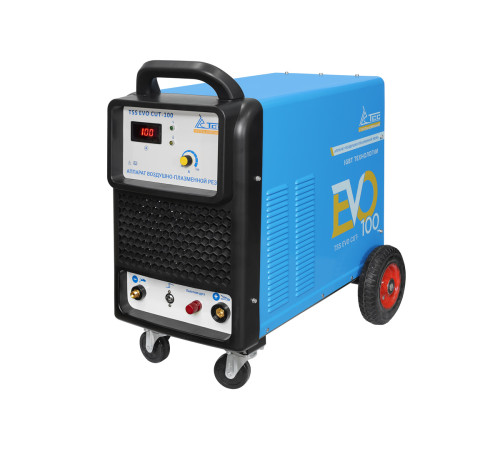

Аппарат воздушно-плазменной резки TSS EVO CUT-100 – это профессиональный инверторный плазморез, предназначенный для высокоточного и высокоскоростного раскроя электропроводящих металлов. Он представляет собой мощный, мобильный и надежный источник плазменной дуги, который преобразует сжатый воздух в плазму с температурой свыше 25 000 °C, обеспечивая чистый и ровный рез.

Принцип работы и технология Plasma CUT

В основе аппарата лежит технология генерации сжатой плазменной дуги. Принцип работы заключается в следующем: внутри плазмотрона (резака) между неплавящимся электродом и обрабатываемой заготовкой возбуждается электрическая дуга. Через нее под давлением 4,5-5 Атм. пропускается сжатый воздух. Воздух ионизируется, резко увеличивается в объеме и превращается в высокотемпературную плазму, которая с высокой скоростью (сверхзвуковой) выдувается из сопла.

Этот концентрированный поток плазмы мгновенно расплавляет металл в локальной зоне и выдувает расплав, образуя рез. Ключевые преимущества такой технологии — минимальная зона термического влияния, отсутствие необходимости в предварительном прогреве материала (как при газовой резке), высокая скорость и точность, а также чистые кромки, часто не требующие дополнительной обработки.

Детальный разбор технических характеристик TSS EVO CUT-100

• Мощность и питание: Аппарат рассчитан на промышленную трехфазную сеть напряжением 380В (±15%) с максимальным потреблением 14,9 кВА. Это обеспечивает стабильность дуги и позволяет реализовать весь заявленный потенциал оборудования.


• Режущая способность: Максимальная толщина реза за один проход составляет 35 мм. Рабочий ток плазменной резки регулируется в широком диапазоне от 20 до 100 А, что позволяет оптимально настроить аппарат для работы как с тонким листом, так и с толстой заготовкой.


• Пневматическая система: Для работы необходим внешний компрессор, способный обеспечить расход воздуха 300-350 л/мин при давлении 4,5-5 Атм. В аппарат встроен собственный регулятор входящего сжатого воздуха, что упрощает настройку и стабилизирует процесс.


• Напряжение и поджиг: Напряжение холостого хода — 310 В. Используется бесконтактный высокочастотный (HF) поджиг дуги. Это означает, что для начала резки не требуется касаться заготовки электродом, что повышает удобство и безопасность, а также увеличивает срок службы расходных материалов.


• Надежность и эксплуатация: Конструкция аппарата имеет степень защиты IP21, что означает защиту от проникновения твердых предметов диаметром более 12,5 мм и от вертикально падающих капель воды. Класс изоляции «F» рассчитан на нагрев до 155 °C, что свидетельствует о высоком запасе прочности электрических компонентов. Продолжительность включения (ПВ) на максимальном токе составляет 60% — это промышленный показатель, означающий, что аппарат может работать 6 минут из каждых 10 без перегрева. Для эффективного охлаждения силовых элементов установлены два вентилятора.


• Эргономика и комплектация: Аппарат массой 35 кг оснащен колесами для удобного перемещения по цеху или мастерской. Габариты (685х670х480 мм) делают его компактным. В базовую комплектацию входит сам инвертор, плазменный резак P-80C с кабелем длиной 3 метра, комплект запасных частей (ЗИП) к резаку (сопла, электроды, защитные колпачки), кабель заземления длиной 2 м, встроенный регулятор воздуха, руководство по эксплуатации и гарантийный талон.


• Системы защиты: Аппарат оборудован защитой от перегрева, которая отключит питание в случае критического повышения температуры, сохраняя ключевые компоненты от повреждения. Также реализована функция продувки плазмотрона воздухом после завершения резки для его охлаждения и очистки.

Области применения аппарата

TSS EVO CUT-100 является универсальным инструментом для резки любых электропроводящих материалов: низкоуглеродистых сталей (MS), нержавеющих сталей (SS), алюминиевых, медных и титановых сплавов, чугуна.

Промышленное производство и тяжелая индустрия:

• Машино-, судо- и авиастроение: Раскрой листового металла, профиля, изготовление деталей сложной формы, ремонт корпусных элементов.


• Металлургия и металлоконструкции: Резка металлопроката, подготовка заготовок для сварки, обработка балок, швеллеров, труб при строительстве мостов, каркасов зданий, ангаров.


• Вагоностроение: Работа с листовой и профильной сталью при производстве и ремонте подвижного состава.


• Энергетика и добывающая промышленность (нефтегазовая, атомная): Изготовление и ремонт технологических конструкций, трубопроводной арматуры, металлических платформ. Высокая точность и качество реза критически важны здесь для последующего монтажа.


• Химическая и пищевая промышленность: Резка нержавеющих сталей для производства емкостей, резервуаров, технологических линий, где важно отсутствие окалины и чистота кромки.

Ремонтные работы и сервис:

• Ремонт и восстановление деталей: Демонтаж поврежденных узлов, вырезка дефектных участков, подготовка кромок под наплавку.


• Гаражные и мастерские работы: Идеальный инструмент для авторемонта (резка кузовных элементов, рам, вывесок), изготовления металлических изделий, ворот, заборов, художественной резки по металлу.


• Утилизация: Эффективная резка металлолома для последующей переработки.

Безопасность и качество

Оборудование TSS EVO CUT-100 спроектировано и изготовлено в соответствии с жесткими международными стандартами. Оно соответствует:

• Европейскому стандарту EN 60974-1:2012 по безопасности источников питания для дуговой сварки.


• Техническим регламентам Таможенного союза ТР ТС 004/2011 (безопасность низковольтного оборудования) и ТР ТС 020/2011 (электромагнитная совместимость).

Каждый аппарат проходит двойной контроль качества: на производстве и на складе ГК ТСС контролером ОТК. Гарантия на оборудование составляет 12 месяцев.

Важное примечание по безопасности: В процессе резки образуется интенсивный ультрафиолетовый свет, брызги расплавленного металла, выделяются газы и создается высокий уровень шума (из-за сверхзвуковой струи плазмы). Обязательно использование средств индивидуальной защиты: сварочная маска с затемнением не ниже 12-13 уровня, огнестойкая одежда, краги, защитная обувь, а также наушники или беруши для защиты органов слуха.

Итог

Аппарат воздушно-плазменной резки TSS EVO CUT-100 — это профессиональное решение для задач, требующих скорости, точности и чистоты реза. Его надежная конструкция, мощные характеристики (до 35 мм реза), промышленная продолжительность включения и полная комплектация делают его готовым к работе в самых разных условиях — от промышленного цеха до ремонтной мастерской. Бесконтактный поджиг, цифровая индикация тока, системы защиты и охлаждения обеспечивают удобство и долговечность эксплуатации.
