Аппарат воздушно-плазменной резки TSS EVO CUT-40: точная резка металла до 40 мм

Аппарат воздушно-плазменной резки TSS EVO CUT-40: Полное описание технологии, характеристик и применения

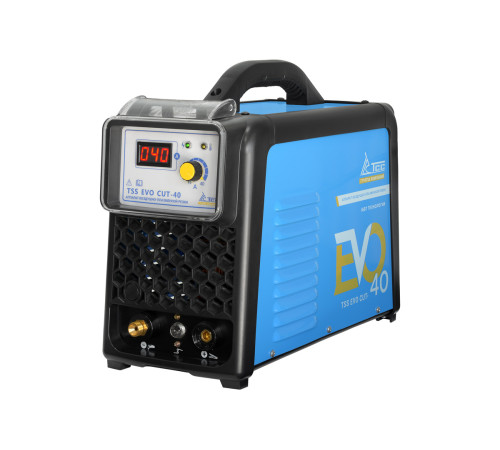

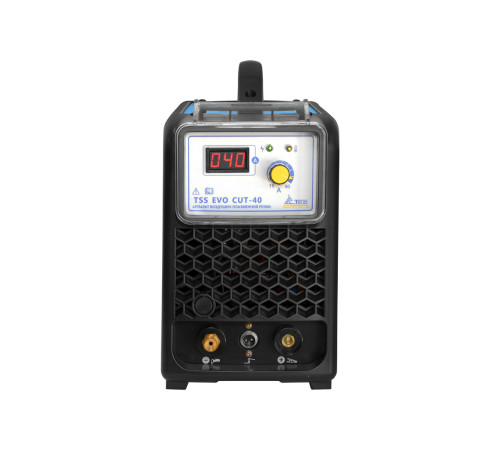

Аппарат воздушно-плазменной резки TSS EVO CUT-40 — это современный инверторный источник плазменной дуги, предназначенный для высокоточного и эффективного разделения электропроводных металлов. Он представляет собой компактный и мощный инструмент, который преобразует сжатый воздух и электрическую энергию в плазменную струю с температурой свыше 25 000 °C, способную мгновенно разрезать металл. Это оборудование относится к серии EVO, что подразумевает эволюцию в сторону улучшенной надежности, удобства пользователя и энергоэффективности.

Принцип работы и технология Plasma CUT

В основе аппарата лежит технология воздушно-плазменной резки. Процесс инициируется созданием высокочастотной электрической дуги между катодом (электродом) внутри плазмотрона (резака) и анодом (соплом). В образовавшуюся дугу под давлением подается сжатый воздух. Воздух, проходя через электрическую дугу, ионизируется — его молекулы распадаются на заряженные частицы, превращаясь в проводящую плазму. Эта плазма, сжатая внутренними каналами сопла, формирует сверхзвуковую струю исключительно высокой температуры и плотности энергии.

При контакте с металлом (заготовкой) дуга переходит в режим резания между электродом и самим металлом. Мощная плазменная струя локально плавит материал, а кинетическая энергия потока немедленно выдувает расплавленный металл из зоны реза, образуя чистый и узкий рез. Для аппарата TSS EVO CUT-40 используется контактный (пилотный) поджиг дуги, что означает простоту запуска: для начала работы достаточно коснуться соплом заготовки. После этого дуга автоматически стабилизируется.

Детальный разбор технических характеристик и параметров

• Мощность и электропитание: Аппарат работает от стандартной бытовой или промышленной однофазной сети 220В ±15%, что делает его универсальным и мобильным решением. Максимальное потребление мощности составляет 5.4 кВА. Напряжение холостого хода — 240 В, что обеспечивает стабильный и легкий поджиг плазменной дуги.

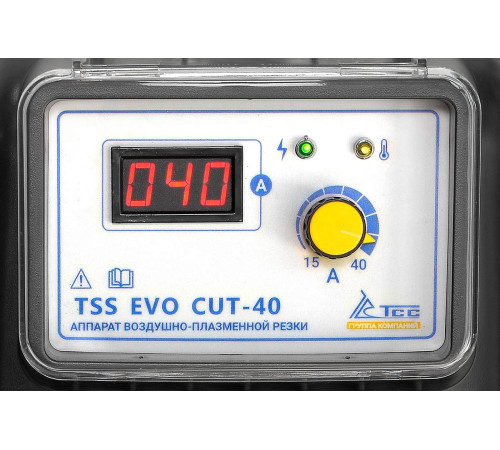

• Производительность и возможности резки: Ключевой параметр — максимальная толщина реза до 12 мм. Это оптимальный показатель для большинства задач по обработке листового и профильного металла. Рабочий ток регулируется в диапазоне 15-40 А, позволяя точно настраивать мощность в зависимости от толщины и типа материала. Важным эксплуатационным показателем является ПВ (Продолжительность Включения) — 60% при 40А. Это означает, что аппарат может непрерывно работать 6 минут из 10-минутного цикла без риска перегрева, что свидетельствует о надежной конструкции системы охлаждения.

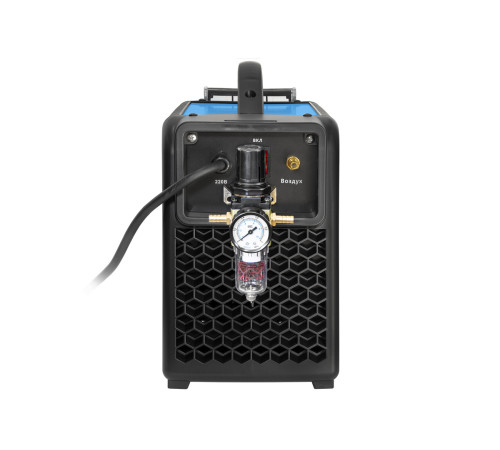

• Пневматическая система: Для работы требуется источник сжатого воздуха с давлением 3,5-5 Атм. и производительностью 170-200 л/мин. В аппарат встроен регулятор входящего сжатого воздуха, что позволяет точно настраивать давление для получения идеального реза. Охлаждение плазмотрона осуществляется воздухом.


• Конструкция и надежность: Аппарат имеет класс изоляции F (допускает нагрев до 155°C) и степень защиты IP21 (защита от попадания вертикально падающих капель воды и крупных твердых частиц размером более 12,5 мм). Это обеспечивает долговечность электронных компонентов в условиях мастерской. Защита от перегрева автоматически отключает аппарат при критическом повышении температуры, предотвращая поломку. Его компактные габариты (440x215x360 мм) и масса 8 кг (12 кг брутто в упаковке) делают его легко переносимым.

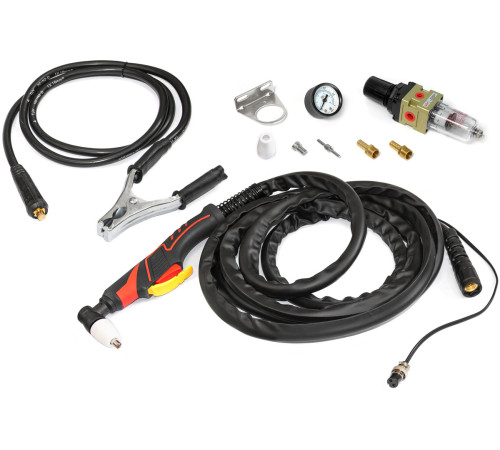

• Комплектация: Аппарат поставляется полностью готовым к работе. В комплект входит:


  • Инверторный аппарат TSS EVO CUT-40.


  • Плазменный резак PT-31 с кабелем-шлангопакетом длиной 4 метра для удобства маневрирования.


  • Комплект ЗИП (запасных частей и расходников) к резаку: электроды, сопла, защитные колпачки.


  • Кабель с клеммой заземления (массы) длиной 1.6 м.


  • Встроенный регулятор воздуха.


  • Руководство по эксплуатации и гарантийный талон.





Области применения аппарата TSS EVO CUT-40

Аппарат предназначен для резки всех электропроводных материалов: низкоуглеродистые стали (MS), нержавеющие стали (SS), алюминиевые сплавы (AL), медь, латунь, титан, чугун. Его применение невероятно широко:

1. Промышленное производство и тяжелая индустрия: Резка заготовок в машиностроении, судо- и авиастроении, вагоностроении. Изготовление деталей для мостовых конструкций, металлоконструкций любой сложности.


2. Ремонтно-восстановительные работы: Идеален для ремонта и восстановления деталей оборудования, сельхозтехники, автомобильных кузовов. Позволяет аккуратно вырезать деформированные или изношенные участки металла.


3. Строительство и монтаж: Незаменим при монтаже вентиляционных систем (резка воздуховодов), изготовлении элементов ограждений, навесов, каркасов, при прокладке инженерных коммуникаций.


4. Металлообработка и демонтаж: Быстрая и точная резка металлического профиля (уголок, труба, швеллер), листового металла, а также разделка металлолома для последующей переработки.


5. Сервисные и частные мастерские: Благодаря питанию от 220В, это оптимальный инструмент для гаражных, дачных и домашних мастерских. Позволяет выполнять художественную резку, изготавливать детали для хобби, ремонтировать технику.


6. Специализированные отрасли: Аппарат находит применение в пищевой, химической, нефтегазовой, атомной и военной промышленности для выполнения ремонтных работ, модернизации оборудования и изготовления нестандартных узлов, где требуется точность и чистота реза.

Безопасность и качество

Оборудование TSS EVO CUT-40 соответствует строгим международным стандартам. Оно изготовлено в соответствии с EN 60974-1:2012 (требования к безопасности источников питания для дуговой сварки и резки). Аппарат полностью отвечает техническим регламентам Таможенного союза ТР ТС 004/2011 (безопасность низковольтного оборудования) и ТР ТС 020/2011 (электромагнитная совместимость).

Контроль качества осуществляется в два этапа: проверка на производстве и повторный контроль ОТК (Отдела технического контроля) ГК ТСС перед отгрузкой. Это гарантирует отсутствие заводского брака. На аппарат предоставляется гарантия 12 месяцев.

Важное примечание по технике безопасности: При работе образуется плазменная струя сверхзвуковой скорости и интенсивное ультрафиолетовое излучение. Обязательно использование средств индивидуальной защиты: маска сварщика со светофильтром не ниже 9-10 затемнения, огнестойкая одежда, краги, защитная обувь. Также, из-за высокого уровня шума при резке, необходимы средства защиты органов слуха (наушники или беруши).

Итог

Аппарат воздушно-плазменной резки TSS EVO CUT-40 — это профессиональное, но доступное решение для точной и быстрой резки черных и цветных металлов толщиной до 12 мм. Его преимущества — работа от бытовой сети 220В, компактность, высокая продолжительность включения (ПВ 60%), полная комплектация и соответствие международным стандартам безопасности. Он эффективно заменяет углошлифовальные машины (болгарки) и газовые резаки там, где требуется чистый, ровный рез с минимальной зоной термического влияния и без необходимости в горючих газах. Аппарат прост в освоении и надежен в эксплуатации, что делает его ключевым инструментом как для профессионального применения в различных отраслях промышленности, так и для использования в условиях небольшой мастерской.
