Станок для гибки арматуры TSS GW 52 с ЧПУ: Автоматическая гибка и резка

Станок для гибки арматуры TSS GW 52 с ЧПУ: полное описание, технические характеристики и сферы применения

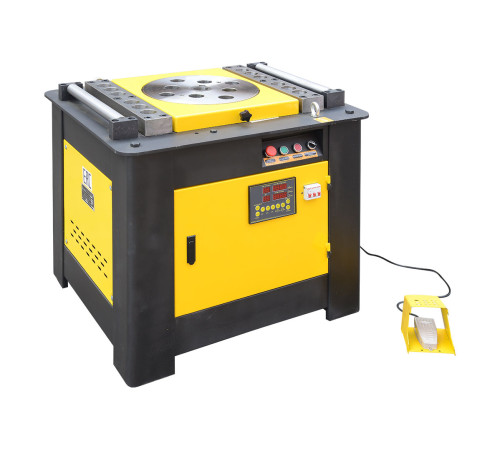

Станок для гибки арматуры TSS GW 52 с ЧПУ представляет собой современное высокотехнологичное оборудование, предназначенное для точной и высокопроизводительной холодной гибки арматурной стали и сортового металлопроката. Это не просто механический гибочный станок, а интеллектуальная система, где процессом управляет цифровой контроллер, что выводит производство металлокаркасов на новый уровень точности, повторяемости и эффективности.

Что такое TSS GW 52 с ЧПУ и его ключевое отличие

В основе станка лежит концепция программируемого гибочного центра. Аббревиатура ЧПУ (Числовое Программное Управление) означает, что все параметры гибки задаются оператором через цифровую панель управления. Это кардинально отличает модель GW 52 от ручных или полуавтоматических аналогов. Оператор вводит программу, которая может включать несколько последовательных гибов под разными углами на одном прутке, а станок точно и без отклонений воспроизводит эту программу для каждой последующей заготовки. Исключается человеческий фактор, связанный с неточным выставлением угла или усталостью.

Детальный разбор технических характеристик и их значения для пользователя

• Артикул: 490497 – уникальный идентификатор модели для точного заказа и подбора комплектующих.


• Максимальный диаметр арматуры: 45 мм. Это ключевая характеристика, определяющая мощность и класс станка. GW 52 способен работать с тяжелым и мощным прокатом, включая арматуру А500С, АIII (А400С) диаметром до 45 мм, что делает его незаменимым для серьезных промышленных задач, производства несущих каркасов и тяжелых конструкций.


• Минимальный диаметр арматуры: 6 мм. Широкий диапазон обрабатываемых диаметров (6-45 мм) обеспечивает универсальность. На одном станке можно гиботь как массивные пруты для фундаментов колонн, так и более тонкие элементы для сеток, каркасов лестничных маршей или декоративных металлических изделий.

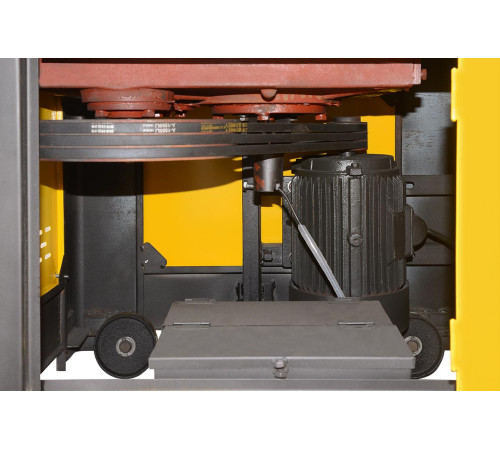

• Мощность двигателя: 4 кВт. Достаточная мощность для уверенной деформации высокопрочной стали максимального диаметра без перегрузок, обеспечивая стабильность работы и долгий срок службы силового узла.


• Напряжение: 380 В. Станок рассчитан на промышленную трехфазную сеть, что стандартно для оборудования такого класса мощности.


• Скорость вращения рабочего диска: 10 об/мин. Оптимальная скорость для контролируемой, плавной и точной гибки толстой арматуры, исключающая деформации или образование трещин в металле.


• Масса станка: 360 кг (Вес брутто: 360 кг). Солидный вес свидетельствует о массивной, виброустойчивой станине и использовании долговечных компонентов. Это гарантирует минимальные люфты, высокую жесткость конструкции и, как следствие, повторяемую точность гибки даже при интенсивных нагрузках.


• Габаритные размеры (ДхШхВ, мм): 1090х870х850. Компактные для своего класса размеры позволяют эффективно использовать производственную площадь.


• Габариты упаковки: 1190х970х950 мм. Учтена транспортная упаковка для безопасной перевозки.


• Гарантия: 12 месяцев. Гарантийный срок подтверждает надежность конструкции и ответственность производителя.

Преимущества системы ЧПУ в гибке арматуры

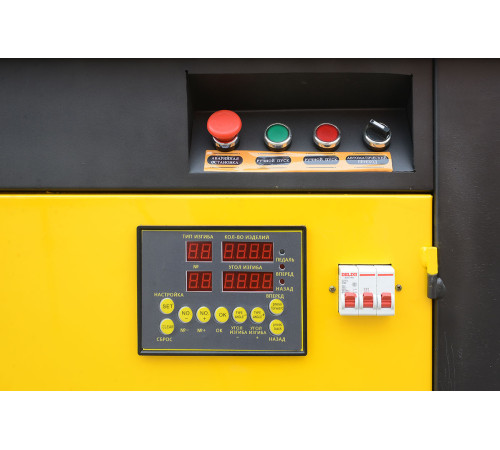

Цифровая панель управления – это «мозг» станка TSS GW 52. Она трансформирует сложный технологический процесс в простую последовательность действий:

1. Точность установки угла гиба. Угол задается программно с точностью до долей градуса. Исключены ошибки, связанные с неточным чтением механической шкалы.


2. Произвольное изменение угла без физической регулировки планшайбы. Для перехода на новый вид изделия оператор не тратит время на механическую переналадку. Достаточно выбрать другую программу или ввести новые параметры. Это критически важно для мелкосерийного и разнономенклатурного производства.


3. Программирование сложных профилей. Можно создавать программы с несколькими гибами под разными углами на одном стержне (например, для изготовления пространственных каркасов, хомутов сложной формы, элементов ферм). Станок автоматически выполнит всю последовательность.


4. Повторяемость. После создания и сохранения программы, тысяча одинаковых деталей будет произведена с идентичными геометрическими параметрами, что обеспечивает высокое качество сборки железобетонных конструкций.

Где и для чего используется станок TSS GW 52 с ЧПУ

Сфера применения станка охватывает все области, где требуется точная и массовая гибка металлического проката.

1. Производство железобетонных изделий (ЖБИ): Это основная область применения. Станок используется в цехах по изготовлению:





   • Дорожных плит (для гибки рабочей и распределительной арматуры).


   • Панелей перекрытий (изготовление сварных сеток и каркасов).


   • Блоков ФБС, колонн, ригелей, балок (производство пространственных и плоских армокаркасов).


   • Колец колодцев, элементов лотков.







2. Производство металлических конструкций: Изготовление элементов для сварных ферм, рам, опор, решетчатых настилов.






3. Строительные площадки (при наличии организованного энергоснабжения 380В): Используется для гибки арматуры непосредственно на объекте при:





   • Заливке монолитных фундаментов (ленточных, плитных, свайно-ростверковых) – гибка Г-образных хомутов, лапок для анкеровки, элементов каркасов.


   • Возведении монолитных стен и колонн.


   • Изготовлении каркасов для армирования дорожного покрытия.







4. Металлобазы и цеха по обработке металла: Для выполнения заказов по гибке сортового проката под конкретные нужды клиентов.




Конструктивные особенности и удобство эксплуатации

• Педальное и ручное управление. Педаль обеспечивает удобный и безопасный цикл «гибка-возврат» при работе с крупными партиями простых деталей. Ручное управление используется для настройки, отладки программ и единичных операций.


• Режим доводчика рабочего диска. Диск автоматически останавливается в исходном положении после каждого цикла гибки, готовый к установке следующей заготовки. Это увеличивает темп работы и безопасность.


• Надежность и защита. Силовые элементы и механизмы станка имеют усиленное крепление и защищены от попадания окалины и грязи, что снижает износ даже в условиях цеха.


• Простота обслуживания. Конструкция разработана с учетом необходимости минимального технического обслуживания, что сокращает простои.

Итог: для кого этот станок?

Станок для гибки арматуры TSS GW 52 с ЧПУ – это профессиональное решение для промышленных предприятий, заводов ЖБИ, средних и крупных строительных компаний, а также специализированных металлообрабатывающих цехов. Он предназначен для тех, кто ценит точность, повторяемость, высокую производительность и стремится минимизировать зависимость от квалификации отдельного гибщика, перенося экспертизу в цифровую программу. Его использование позволяет радикально сократить трудозатраты, время на переналадку и гарантировать безупречное качество каждой гнутой детали, будь то простая скоба или сложный многогибовый элемент для ответственной конструкции.
