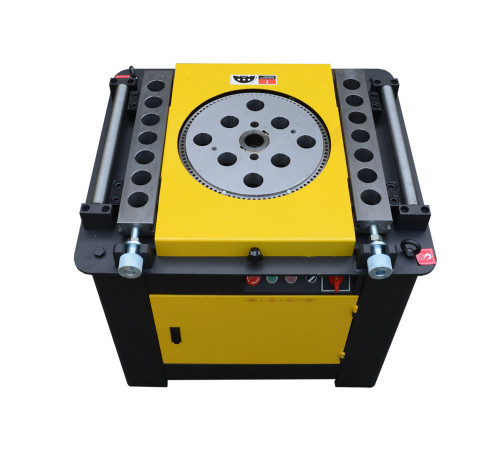

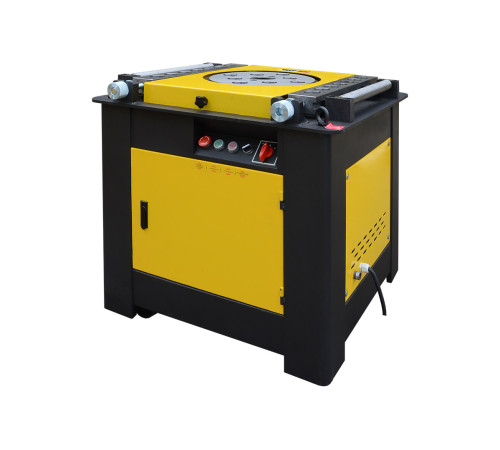

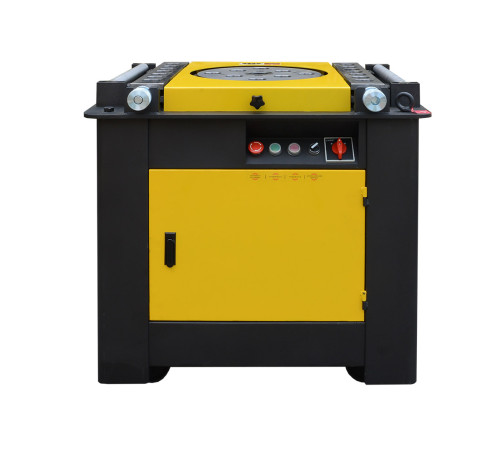

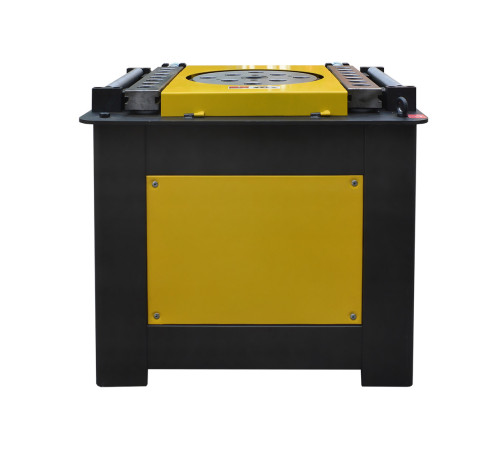

Автоматический станок для гибки арматуры TSS GW 52R: точность и скорость для вашего производства

Станок для гибки арматуры TSS GW 52R автоматический — это высокопроизводительное промышленное оборудование, предназначенное для точной и быстрой холодной гибки стальной арматуры и сортового проката. Его ключевая задача — преобразование прямых металлических прутков в элементы заданной пространственной конфигурации (хомуты, лапки, кольца, Г- и П-образные детали) без предварительного нагрева материала, что сохраняет его структурную целостность и прочностные характеристики.

Технические характеристики и их значение для пользователя:

• Артикул: 490495. Уникальный идентификатор модели для точного заказа и подбора запасных частей.


• Максимальный диаметр арматуры: 45 мм. Станок относится к мощному профессиональному классу и способен работать с тяжелым и толстым прокатом, включая арматуру А500С, А400, А-III (А400С), что делает его незаменимым в ответственных конструкциях.


• Минимальный диаметр арматуры: 6 мм. Широкий диапазон обрабатываемых диаметров позволяет на одном оборудовании изготавливать как массивные каркасы для колонн и фундаментов, так и более мелкие элементы для легких конструкций.


• Мощность двигателя: 4 кВт. Данная мощность обеспечивает высокий крутящий момент, необходимый для гибки прутков диаметром до 45 мм, гарантируя стабильную работу без перегрузок даже в условиях интенсивной эксплуатации.


• Скорость вращения рабочего диска: 10 об/мин. Оптимально подобранная скорость обеспечивает контролируемый, плавный процесс гибки, что критически важно для точности угла и предотвращения деформации или образования трещин на внутренней/внешней стороне изгиба.


• Напряжение: 380 В. Станок рассчитан на подключение к стандартной трехфазной промышленной сети, что характерно для производственных цехов, заводов ЖБИ и строительных площадок с организованным энергоснабжением.


• Масса станка: 360 кг (Вес брутто: 365 кг). Значительный вес и массивная станина (габариты 1090х870х850 мм) обеспечивают высокую устойчивость и минимальные вибрации во время работы, что напрямую влияет на точность гибки и долговечность оборудования. Упаковка (1190х970х950 мм) надежно защищает станок при транспортировке.


• Гарантия: 12 месяцев. Гарантийный срок подтверждает надежность конструкции и качество сборки станка.

Конструктивные особенности и принцип работы:

Сердцем станка TSS GW 52R является массивный вращающийся рабочий диск, на котором устанавливаются сменные гибочные штифты (пальцы). Между центральным (упорным) и гибочным штифтом укладывается заготовка. При включении диск приводится в движение электродвигателем через редуктор, гибочный штифт воздействует на арматуру, плавно изгибая ее вокруг центрального упора. Ключевой особенностью данной автоматической модели является наличие концевого выключателя (доводчика). Оператор заранее устанавливает нужный угол гибки. При достижении этого угла концевой выключатель автоматически останавливает диск или меняет направление его вращения, обеспечивая высочайшую повторяемость операций и исключая человеческий фактор. Это главное преимущество для серийного производства одинаковых деталей.

Сферы применения и преимущества использования:

Оборудование является универсальным и критически важным в отраслях, где используется железобетон и металлоконструкции:

1. Производство железобетонных изделий (ЖБИ): На заводах по изготовлению дорожных плит, плит перекрытий, стеновых панелей, блоков ФБС, колец колодцев. Станок используется для массового производства гнутых арматурных каркасов и сеток. Его автоматический цикл с доводчиком в разы увеличивает производительность и точность по сравнению с ручными или полуавтоматическими моделями.


2. Строительные площадки: При возведении монолитных зданий и сооружений. Станок устанавливается непосредственно на объекте (под навесом или в быстровозводимом помещении) для гибки арматуры под фундаменты (ростверки, ленты), колонны, балки, перекрытия. Мобильность (несмотря на вес, станок транспортабелен) и возможность работы от промышленной сети делают его идеальным для таких задач.


3. Производство металлоконструкций: Для создания элементов каркасов, ферм, лестниц, ограждений и других изделий из сортового проката (круг, квадрат, полоса).


4. Мостостроение и дорожное строительство: Для изготовления сложных и массивных арматурных каркасов, используемых в опорах мостов, эстакад, путепроводов и дорожного полотна.

Преимущества, которые получает пользователь станка TSS GW 52R:

• Автоматизация и точность: Концевой выключатель гарантирует гибку в строго заданный угол (от 0 до 180 градусов и более) с минимальным отклонением. Это исключает брак, экономит время на контроль каждого изгиба и обеспечивает идентичность сотен и тысяч деталей.


• Высокая производительность: Сочетание автоматического цикла, мощности двигателя и скорости вращения диска позволяет обрабатывать большое количество заготовок в смену, значительно ускоряя производственные процессы.


• Прочность и надежность: Конструкция из высококачественной стали, усиленные подшипниковые узлы и защищенные элементы передачи гарантируют долгий срок службы даже в условиях высокой нагрузки и постоянной эксплуатации.

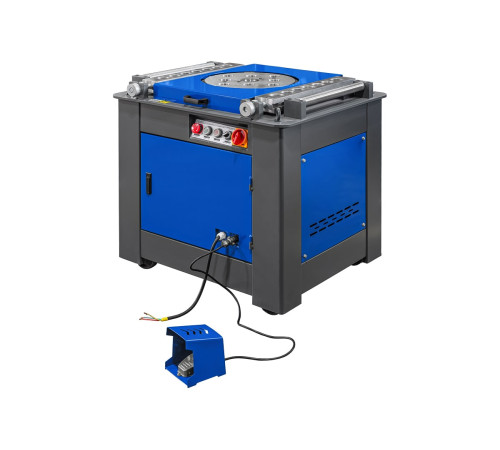

• Удобство и безопасность оператора: Наличие педального и ручного управления позволяет оператору выбирать наиболее удобный и безопасный режим работы, держа заготовку двумя руками. Все вращающиеся части закрыты защитными кожухами.

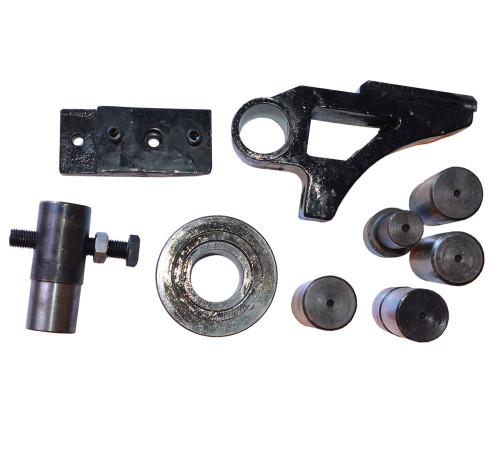

• Простота переналадки: Для перехода на новый диаметр или угол изгиба требуется лишь замена гибочных штифтов и установка нового упора. Система настройки угла интуитивно понятна, что минимизирует время простоя оборудования.


• Экономическая эффективность: Станок резко снижает трудозатраты (требуется один оператор), минимизирует потери материала за счет точности и позволяет выполнять крупные заказы в сжатые сроки, окупая вложения за короткий период.

Итог: Автоматический станок для гибки арматуры TSS GW 52R — это профессиональное решение для промышленных предприятий ЖБИ, строительных компаний и металлобаз, где на первый план выходят производительность, точность и надежность. Его способность работать с арматурой диаметром до 45 мм в автоматическом режиме делает его ключевым звеном в технологической цепочке при создании ответственных железобетонных и металлических конструкций.
