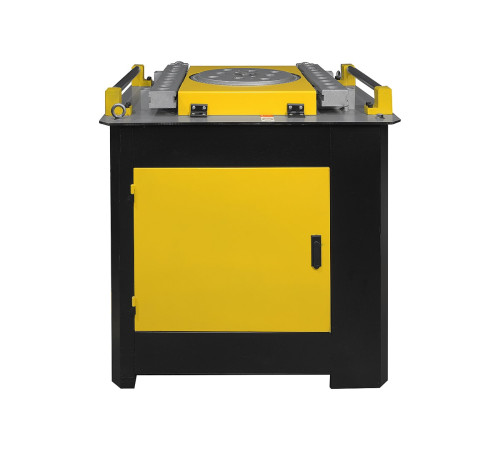

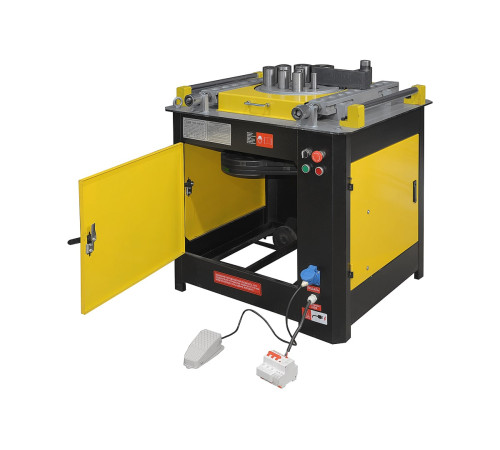

Автоматический станок для гибки арматуры ТСС GW 42R: высокая точность и производительность

Станок для гибки арматуры ТСС GW 42R автоматический — это профессиональное промышленное оборудование, предназначенное для высокоточного и производительного холодного гнутья стальной арматуры и сортового проката. Модель GW 42R представляет собой современный гибочный станок с автоматическим управлением, который сочетает в себе надежность, высокую мощность и удобство эксплуатации. Его ключевая характеристика — способность работать с широким диапазоном диаметров арматуры: от 6 мм до 40 мм, что делает его универсальным решением для большинства задач в строительстве и производстве.

Основное назначение станка — формовка арматурных стержней в заданные геометрические конфигурации (углы, крюки, хомуты, петли) без предварительного нагрева металла. Это процесс холодной гибки, который сохраняет структурную целостность и прочностные характеристики стали. Станок ТСС GW 42R находит применение в различных сферах, где требуется точная и массовая подготовка металлических элементов:

1. Строительные площадки: Непосредственно на объектах для гибки арматуры при возведении монолитных конструкций — фундаментов, колонн, стен, перекрытий. Мобильность и всепогодная устойчивость (возможность работы под навесом) позволяют организовать изготовление элементов на месте, сокращая логистические издержки и сроки.


2. Производство железобетонных изделий (ЖБИ): В цехах по изготовлению дорожных плит, стеновых блоков, панелей перекрытий, балок, колец и других сборных железобетонных элементов. Станок обеспечивает серийное производство гнутых арматурных каркасов с стабильным качеством.


3. Производство металлоконструкций: Для создания армирующих элементов в металлических конструкциях или самостоятельных металлических изделий из круглого проката.


4. Арматурные цеха и мастерские: В качестве основного оборудования для подготовки арматуры под конкретные проекты.

Подробное описание ключевых характеристик и их практическая значимость:

• Артикул: 490494 — уникальный идентификатор модели, обеспечивающий точность подбора запчастей, технической документации и консультаций.


• Максимальный диаметр арматуры: 40 мм. Это определяющий параметр, который относит станок к мощному профессиональному классу. Он способен гнуть основную рабочую и распределительную арматуру для ответственных конструкций в многоэтажном, промышленном и мостовом строительстве.


• Минимальный диаметр арматуры: 6 мм. Широкий диапазон позволяет на одном станке изготавливать как массивные элементы каркасов, так и более тонкие вспомогательные хомуты или элементы для легких конструкций.

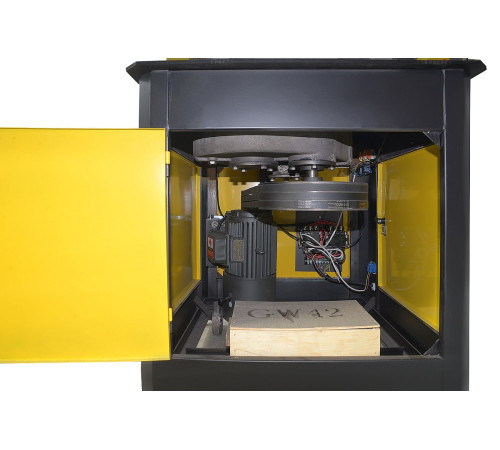

• Мощность двигателя: 3 кВт. Трехкиловаттный электродвигатель обеспечивает высокий крутящий момент, необходимый для гибки арматуры большого диаметра (до 40 мм) без перегрузок, гарантируя стабильную работу в интенсивном производственном цикле.


• Напряжение: 380 В. Станок рассчитан на подключение к трехфазной промышленной сети, что стандартно для оборудования такой мощности и обеспечивает его эффективную и безопасную работу.


• Скорость вращения рабочего диска: 12 об/мин. Оптимизированная скорость вращения гибочного диска обеспечивает баланс между производительностью и контролем процесса. Важно отметить, что скорость зависит от диаметра арматуры: для минимального диаметра (6 мм) она составляет 12 об/мин, а для максимального (40 мм) снижается до 8 об/мин. Это продуманная функция, которая обеспечивает необходимое усилие и безопасность при работе с толстыми прутами.


• Масса станка: 285 кг (Вес брутто: 325 кг). Значительная масса конструкции (чистый вес 285 кг, а в упаковке — 325 кг) гарантирует высокую устойчивость и минимальные вибрации во время гибки, что напрямую влияет на точность и долговечность оборудования. Это стационарная, основательная машина для цеха или площадки.


• Габаритные размеры (ДхШхВ): 850х740х850 мм. Компактные для своего класса размеры позволяют эффективно использовать производственную площадь. Станок не требует много места для установки и обслуживания.


• Габариты упаковки: 920х830х980 мм. Эти данные критически важны для планирования транспортировки, погрузочно-разгрузочных работ и хранения до момента ввода в эксплуатацию.


• Гарантия: 12 месяцев. Официальная гарантия от производителя на все узлы станка подтверждает надежность конструкции и качество сборки.

Технологические преимущества и особенности конструкции:

Станок ТСС GW 42R автоматический спроектирован с фокусом на производительность, точность и удобство оператора.

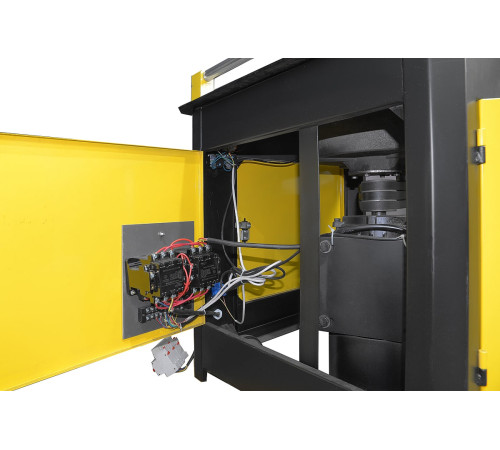

1. Автоматический режим работы и система доводчика (концевика). Это центральная особенность модели. Станок оснащен концевым выключателем (доводчиком), который в автоматическом режиме отвечает за точность гибки. Оператор задает нужный угол с помощью системы переставляемых штифтов. В процессе работы, когда гибочный диск достигает заданного угла, концевой выключатель автоматически срабатывает, меняя направление вращения диска на обратное и возвращая его в исходное положение. Это исключает человеческий фактор, обеспечивая идеальную повторяемость каждого изгиба в серии, и значительно экономит время.

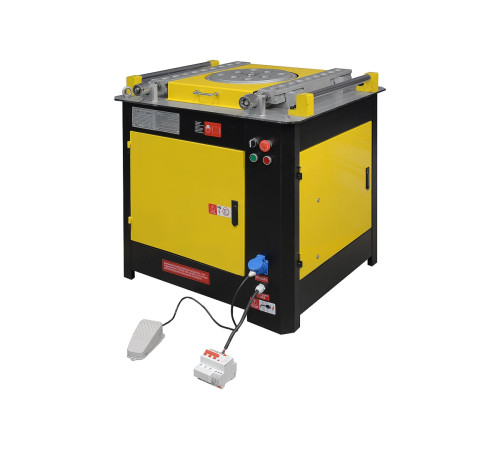

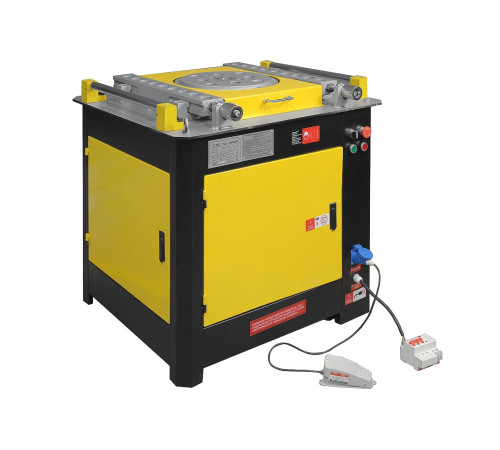

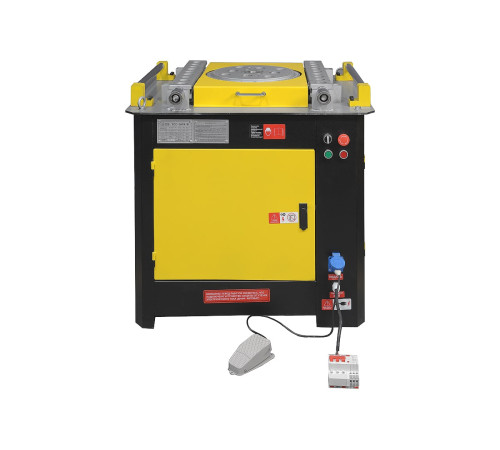

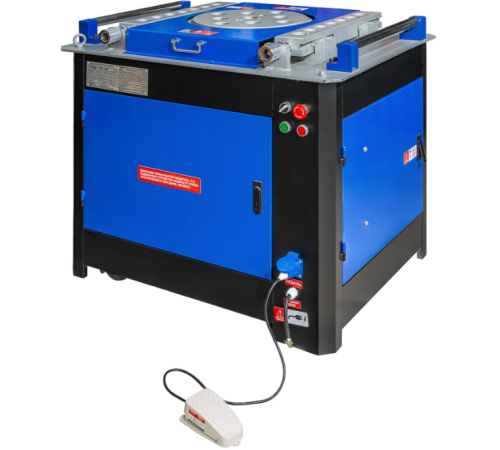

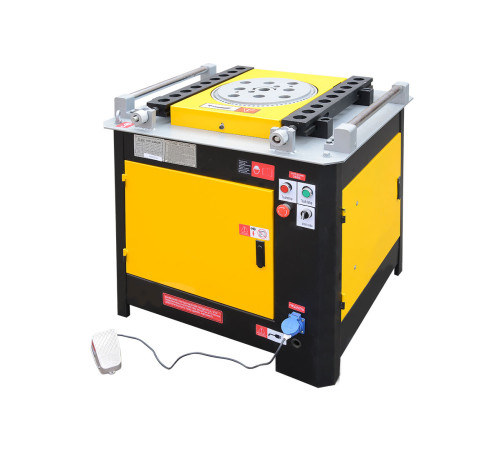

2. Двойная система управления: педаль и ручное управление. Станок предлагает гибкость в управлении:





   • Педальное управление освобождает руки оператора для фиксации и позиционирования арматуры, что повышает безопасность и скорость при серийной гибке.


   • Ручное управление (кнопки на панели) полезно для точного позиционирования заготовки, выполнения сложных гибов или в режиме настройки.

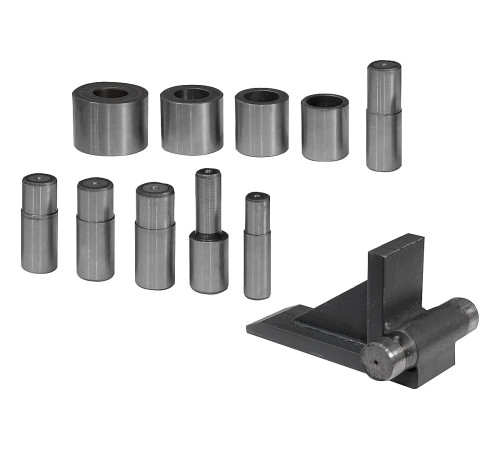

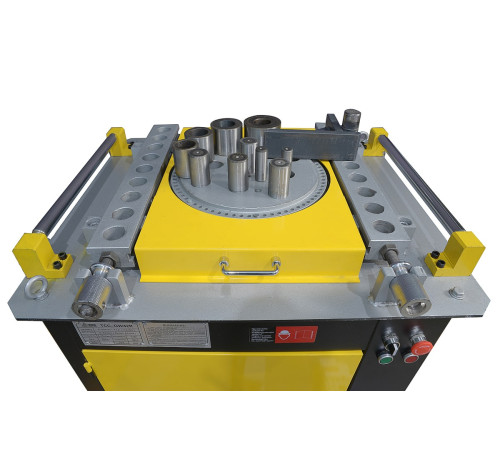

3. Упрощенная настройка угла гибки. Применена интуитивно понятная система с переставляемыми штифтами (упорами) на гибочном диске и градуированной шкале. Для перенастройки на новый угол или форму изделия оператору не требуется специальный инструмент или сложные вычисления — достаточно переставить штифт в соответствующее отверстие. Это минимизирует время переналадки между партиями разных изделий.






4. Повышенная износостойкость и надежность. Конструкция станка создана для интенсивных нагрузок. Ключевые узлы — станина, гибочный диск, упоры, редуктор — изготовлены из высокопрочных материалов и имеют усиленное крепление. Это обеспечивает долгий срок службы, минимальный люфт в механизмах и, как следствие, стабильно высокое качество гибки на протяжении всего жизненного цикла оборудования.






5. Оптимальное соотношение цены и качества. Модель GW 42R позиционируется как решение, которое предлагает функционал и надежность, характерные для более дорогих промышленных гибочных станков, оставаясь при этом доступным для широкого круга предприятий — от небольших строительных фирм до крупных цехов ЖБИ.




Итог: Автоматический станок для гибки арматуры ТСС GW 42R — это не просто инструмент для сгибания металла, а технологичный комплекс для повышения эффективности производства. Его автоматика с доводчиком гарантирует точность, мощный двигатель — производительность, а продуманная эргономика — удобство и безопасность оператора. Он предназначен для тех, кто ценит скорость, повторяемость результатов и надежность в ежедневной работе с арматурой диаметром до 40 мм, будь то штучное производство на объекте или потоковое — в цехе.
