Станок для гибки арматуры ТСС GW 50N: надежная гибка прутков до 50 мм

Станок для гибки арматуры ТСС GW 50N: полное описание, технические характеристики и сферы применения

Станок для гибки арматуры ТСС GW 50N представляет собой профессиональное строительное и производственное оборудование, предназначенное для высокоточной холодной гибки стальной арматуры и сортового проката. Это надежный, мощный и производительный гибочный станок (гибщик), который является ключевым звеном в технологических цепочках при изготовлении железобетонных изделий (ЖБИ) и монолитном строительстве.

Что представляет собой станок ТСС GW 50N?

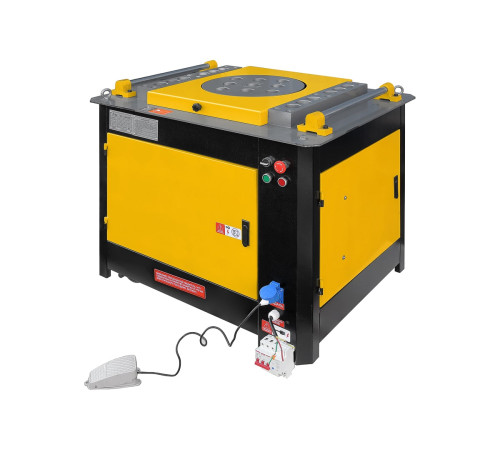

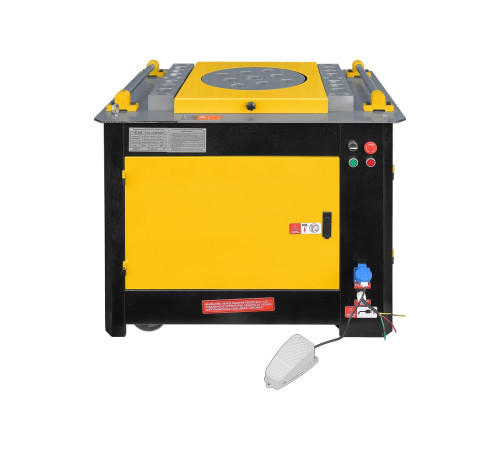

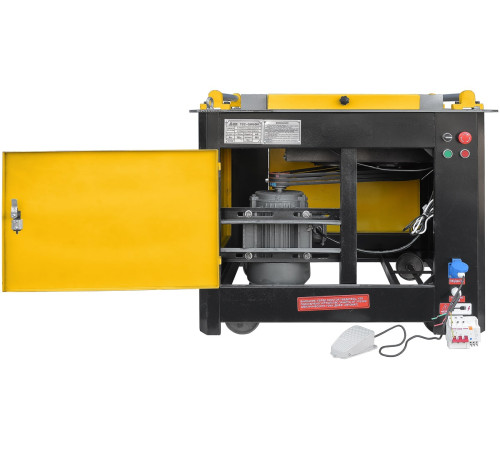

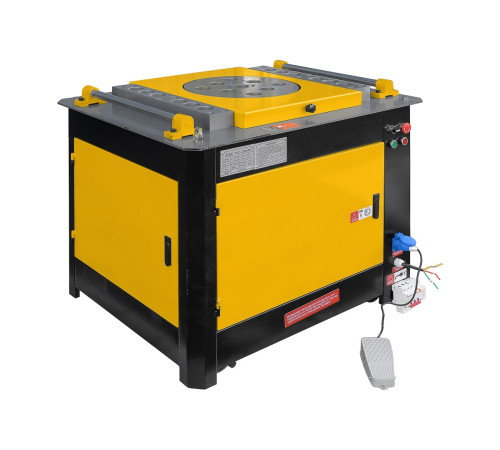

Это электромеханический гибочный станок стационарного типа, основная задача которого — придание металлическим пруткам (арматуре) заданной угловой или фигурной конфигурации без предварительного нагрева (холодная гибка). Его конструкция основана на мощной стальной станине, обеспечивающей устойчивость и габаритных размерах 980х760х820 мм, что делает его достаточно компактным для размещения в цеху или на объекте. Сердцем станка является электродвигатель мощностью 4 кВт, питающийся от промышленной трехфазной сети 380 В. Этот двигатель приводит во вращение рабочий гибочный диск со скоростью 10 оборотов в минуту, что обеспечивает контролируемый, плавный и безопасный процесс гибки даже для арматуры большого диаметра.

Ключевая особенность модели GW 50N — широкий диапазон обрабатываемых диаметров: от 6 мм до 45 мм. Это позволяет использовать один станок для гибки как тонких монтажных прутков, так и самой массивной арматуры, применяемой в ответственных конструкциях. Масса станка в 330 кг говорит о его солидной, массивной конструкции, которая гасит вибрации и обеспечивает долговечность даже в условиях интенсивной эксплуатации.

Принцип работы и ключевые преимущества

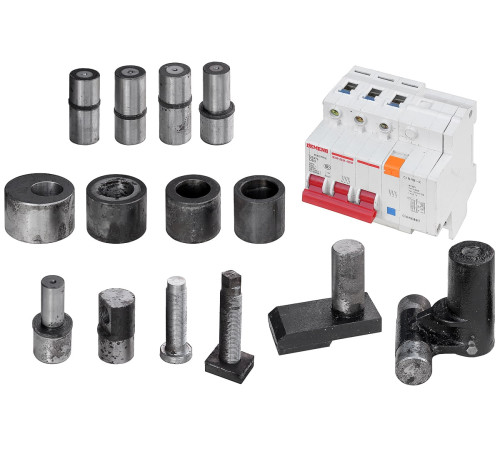

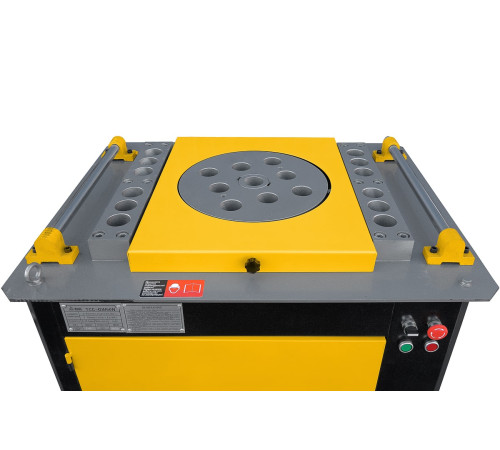

Процесс гибки на станке ТСС GW 50N отличается простотой и точностью. Арматура фиксируется между центральным и гибочным упором на рабочем диске. При включении диск начинает вращение, создавая усилие, которое плавно изгибает пруток вокруг центрального упора. Управление процессом может осуществляться двумя способами: с помощью ножной педали (освобождая руки оператора для фиксации заготовки) или в ручном режиме, что повышает универсальность станка.

Главным элементом, обеспечивающим высочайшую точность и повторяемость гибочных операций, является концевой выключатель (концевик-доводчик). Оператор заранее выставляет на специальной шкале требуемый угол гибки — от 0 до 180 градусов. В процессе работы, как только рабочий диск поворачивается на заданный угол, срабатывает концевой выключатель. Он автоматически останавливает диск или меняет направление его вращения на обратное (в зависимости от режима). Это полностью исключает человеческий фактор и гарантирует, что каждая деталь в партии будет абсолютно идентичной. Данная технология является залогом точности при серийном производстве ЖБИ.

Другие важные преимущества станка:

• Простота обслуживания и эксплуатации: Конструкция продумана для ежедневной работы, не требующей сложного технического сопровождения.


• Повышенная работоспособность и износостойкость: Использование качественных подшипниковых узлов и усиленных элементов гарантирует долгий срок службы в условиях высокой нагрузки.


• Надежность и безопасность: Все движущиеся и ответственные детали хорошо защищены и надежно закреплены, что снижает риск поломок и повышает безопасность оператора.


• Оптимальное соотношение цены и качества: Станок предлагает функционал и надежность, характерные для профессионального оборудования, делая его рентабельным решением для бизнеса.

Где и для чего используется станок ТСС GW 50N?

Сфера применения этого гибочного станка чрезвычайно широка и охватывает все области, где требуется точная и быстрая обработка арматуры.

1. Заводы по производству железобетонных изделий (ЖБИ): Это основная сфера использования. Станок незаменим для массового изготовления гнутых арматурных каркасов и сеток, которые являются силовым скелетом в:





   • Дорожных плитах.


   • Плитах перекрытий.


   • Стеновых панелях и блоках.


   • Колоннах, балках, ригелях.


   • Кольцах для колодцев.
     Использование GW 50N позволяет в разы сократить время на изготовление каркасов по сравнению с ручной гибкой, снизить трудозатраты и строго соблюдать проектные параметры.







2. Производства металлоконструкций: Помимо арматуры, станок успешно гнет круглый и квадратный сортовой прокат, что востребовано при создании различных металлических изделий, элементов ограждений, рам и других конструкций.






3. Строительные площадки (монолитное строительство): Станок часто используется непосредственно на объектах, в т.н. "арматурных цехах" или под навесами. Он применяется для гибки арматуры при:





   • Создании каркасов для фундаментов (ленточных, плитных, свайно-ростверковых).


   • Изготовлении гнутых элементов для колонн, стен, перекрытий, заливаемых на месте.


   • Производстве нестандартных арматурных изделий по чертежам конкретного объекта.
     Мобильность (относительно небольшие габариты и вес) и возможность работы "в полевых условиях" делают его идеальным для таких задач.







4. Малый и средний бизнес в строительной сфере: Предприятия, специализирующиеся на изготовлении арматурных каркасов на заказ, сварочных работах, изготовлении бетонных изделий малых серий, найдут в ТСС GW 50N надежного и производительного помощника.




Технические характеристики в деталях:

• Артикул: 490593


• Максимальный диаметр гибки арматуры: 45 мм. Это показатель высокой мощности, позволяющий работать с арматурой класса А3 (А400С) и подобной, используемой в ответственных несущих конструкциях.


• Минимальный диаметр гибки арматуры: 6 мм. Универсальность для тонких работ.


• Мощность электродвигателя: 4 кВт. Обеспечивает достаточный крутящий момент для гибки прутков максимального диаметра без перегрузок.


• Напряжение питания: 380 В (трехфазная сеть). Стандарт для промышленного оборудования.


• Скорость вращения гибочного диска: 10 об/мин. Оптимальная скорость для контроля процесса и безопасности.


• Габаритные размеры (ДхШхВ): 980х760х820 мм. Компактная площадь установки.


• Масса станка: 330 кг. Обеспечивает устойчивость и минимальные вибрации.


• Вес брутто: 330 кг (указывается для расчета логистики).


• Гарантийный срок: 12 месяцев. Подтверждает надежность оборудования и ответственность производителя.

Итог

Станок для гибки арматуры ТСС GW 50N — это профессиональное, точное и мощное оборудование, предназначенное для механизации и ускорения одного из ключевых процессов в строительстве и производстве ЖБИ. Его способность гнуть арматуру диаметром до 45 мм с точностью до градуса, благодаря системе концевика-доводчика, делает его незаменимым на современных заводах, в цехах и на крупных строительных площадках. Простота управления, надежность конструкции и минимальные требования к обслуживанию позволяют быстро интегрировать его в рабочий процесс и получать готовые, точные арматурные изделия для самых сложных задач.
