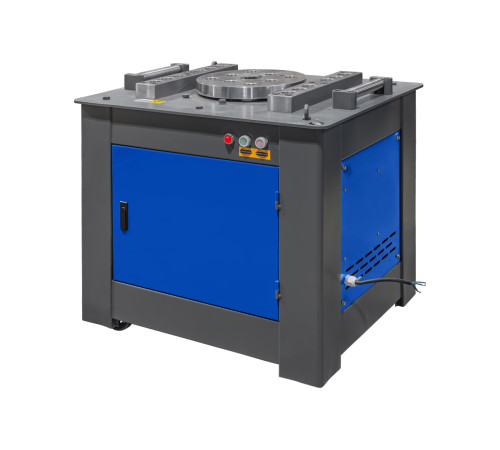

Станок для гибки арматуры TSS GW 40B: надежная гибка прутков до 40 мм

Станок для гибки арматуры TSS GW 40B — это профессиональное высокотехнологичное оборудование, предназначенное для холодной гибки арматурной стали и сортового проката. Его основная задача — точное и быстрое придание металлическим прутьям заданной угловой или пространственной формы без предварительного нагрева, что сохраняет структурную целостность и прочностные характеристики материала. Данная модель представляет собой надежный и производительный гибочный станок, сконструированный для интенсивной эксплуатации в условиях промышленного производства и масштабного строительства.

Технические характеристики и конструктивные особенности

Модель TSS GW 40B обладает четко определенными техническими параметрами, которые обуславливают ее возможности и сферу применения. Ключевые характеристики, такие как артикул 490438, являются уникальным идентификатором оборудования.

• Диапазон обрабатываемой арматуры: Станок работает с диаметрами арматуры от 6 мм до 32 мм. Это широкий охват, позволяющий использовать оборудование как для тонких работ (например, создание хомутов, фигурных элементов каркасов), так и для гибки мощных несущих стержней. Максимальный диаметр в 32 мм указывает на высокий класс оборудования, способного обслуживать ответственные конструкции.

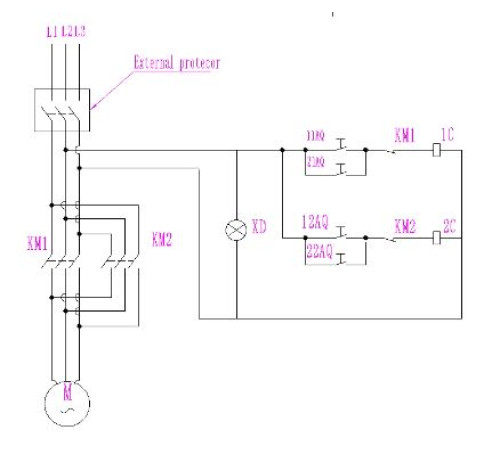

• Силовая установка: Привод осуществляется электродвигателем мощностью 3 кВт, рассчитанным на напряжение 380 В (трехфазная сеть). Такая мощность обеспечивает достаточный крутящий момент для деформации арматуры большого диаметра без перегрузок, гарантируя стабильность работы и долговечность механизмов.


• Рабочий орган: Скорость вращения рабочего гибочного диска составляет 12 оборотов в минуту. Эта невысокая, контролируемая скорость обеспечивает точность гибки, позволяет оператору визуально контролировать процесс и минимизирует риск ошибок или повреждения заготовки. Она оптимальна для ручного управления и позиционирования.


• Габариты и масса: Масса станка составляет 280 кг (брутто 283 кг с учетом упаковки). Такая масса свидетельствует о robust-конструкции, использовании массивных стальных компонентов и виброустойчивости. Габаритные размеры (910х850х770 мм) делают станок достаточно компактным для транспортировки и размещения в цеху или на объекте. Упакованное оборудование (1010х950х870 мм) также удобно для перевозки.


• Ресурс и гарантия: Гарантийный срок в 12 месяцев подтверждает надежность конструкции и качество сборки. Повышенная износостойкость заявлена как одна из отличительных особенностей, что подразумевает использование подшипников качения, закаленных рабочих пальцев (центрального и гибочного) и прочных материалов в узлах трения.

Принцип работы и управление

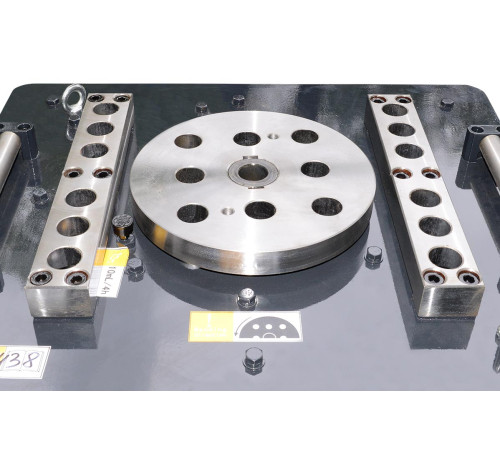

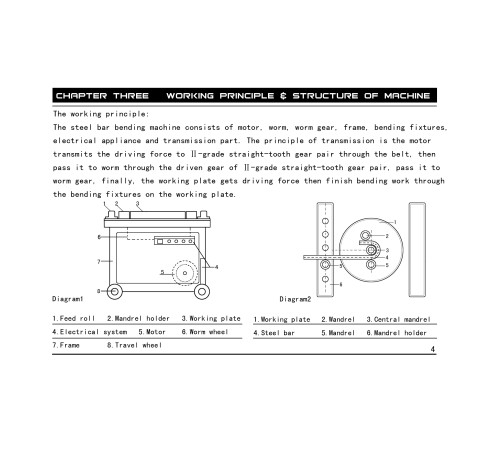

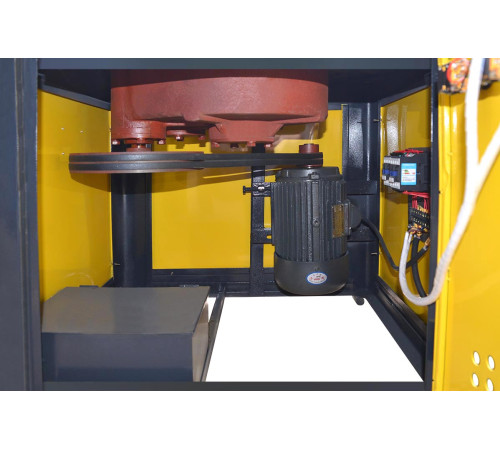

Станок TSS GW 40B относится к оборудованию с ручным управлением. Это означает, что оператор вручную устанавливает арматуру, задает угол гибки с помощью ограничителей или шкалы, позиционирует упорные пальцы и запускает цикл гибки. Такой тип управления обеспечивает гибкость (в прямом и переносном смысле) — мастер может быстро перенастраивать станок для разных диаметров и сложных конфигураций гиба (например, двойной гиб, создание петель, скоб). Процесс холодной гибки происходит за счет приложения усилия через гибочный палец, закрепленный на вращающемся диске, к арматуре, упирающейся в центральный и упорный пальцы. Механическая или редукторная передача от электродвигателя преобразует вращательное движение в мощное усилие на диске.

Сферы и области применения

Благодаря своей мощности, надежности и диапазону обрабатываемых диаметров, станок TSS GW 40B находит применение в различных отраслях, где требуется подготовка металлического каркаса:

1. Производство железобетонных изделий (ЖБИ): Это основная сфера. Станок незаменим в цехах, изготавливающих дорожные плиты, плиты перекрытий, стеновые панели, блоки фундаментные (ФБС), колонны, балки, кольца колодцев. Здесь требуется массовое производство гнутых элементов каркасов: хомутов, лапок, пространственных каркасов, стержней с анкерными загибами. Использование станка многократно ускоряет процесс по сравнению с ручной гибкой и повышает точность, что критично для качества конечного ЖБИ.






2. Строительные площадки: Станок может использоваться непосредственно на объекте, под навесом или в быстровозводимых помещениях. Он востребован при:





   • Заливке монолитных конструкций: Для гибки арматуры под фундаменты (ленточные, плитные, свайно-ростверковые), колонны, перекрытия, стены. Создание гнутых элементов для соединения узлов, усиления углов, изготовления закладных деталей.


   • Каркасном строительстве: При создании армокаркасов для сложных архитектурных форм.


   • Дорожном строительстве: Для изготовления каркасов дорожных ограждений, элементов мостовых сооружений.







3. Производство металлоконструкций: Помимо арматуры, станок может гнуть сортовой прокат (круг, полосу) в пределах своего диаметрального диапазона. Это позволяет использовать его в цехах по изготовлению металлических изделий: решеток, рам, элементов ограждений, кронштейнов и других деталей, где требуется точный гиб.






4. Ремонтные и реконструкционные работы: При усилении существующих конструкций, ремонте бетонных элементов часто требуется изготовление арматурных изделий по индивидуальным размерам, что удобно делать на таком переносимом станке.




Ключевые преимущества и отличительные особенности

• Простота в обслуживании и эксплуатации: Конструкция станка интуитивно понятна для слесаря-арматурщика. Отсутствие сложной электроники снижает вероятность поломок и упрощает ремонт. Регламентное обслуживание обычно заключается в контроле затяжки креплений, смазке подшипниковых узлов и проверке состояния рабочих пальцев.


• Повышенная работоспособность и износостойкость: Достигается за счет применения качественных материалов для ответственных деталей, жесткой станины, рассчитанной на длительные нагрузки, и защищенных узлов. Это позволяет станку работать в режиме высокой ежедневной загрузки.


• Надежность и безопасность: Детали станка хорошо закреплены и защищены. Как правило, гибочный узел закрыт защитным кожухом, предотвращающим попадание одежды оператора в движущиеся части. Надежные крепления и сбалансированная конструкция минимизируют вибрацию.


• Оптимальное соотношение цены и качества: Модель TSS GW 40B позиционируется как оборудование, предлагающее промышленные возможности (гибка до 32 мм) по конкурентной цене, что делает его доступным как для средних производств, так и для крупных строительных компаний.

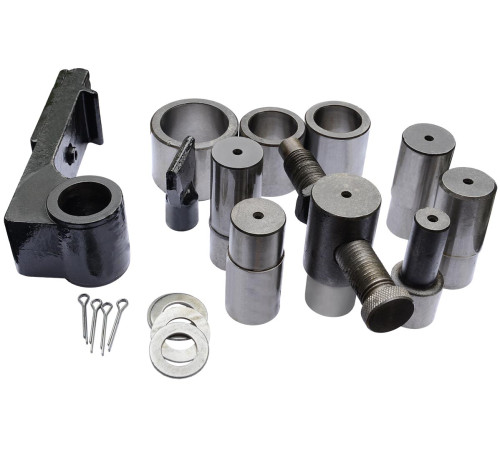

• Полная готовность к работе: Станок поставляется собранным, отрегулированным и укомплектованным необходимым набором гибочных и упорных пальцев (центрального, гибочного), соответствующим диапазону диаметров. Это позволяет начать эксплуатацию сразу после распаковки, установки на ровную площадку и подключения к электросети 380В.

Вывод

Станок для гибки арматуры TSS GW 40B — это не просто инструмент, а ключевое звено в технологической цепочке современного строительства и производства ЖБИ. Его технические параметры (мощность 3 кВт, гибка арматуры 6-32 мм, скорость 12 об/мин) и конструктивные достоинства (надежность, износостойкость, ручное управление) делают его универсальным решением для задач, требующих точного, быстрого и массового изготовления гнутых арматурных элементов. Он существенно сокращает трудозатраты, минимизирует брак, повышает производительность труда и обеспечивает соблюдение проектных геометрических параметров создаваемых металлических каркасов, что в итоге напрямую влияет на прочность и долговечность возводимых железобетонных и металлических конструкций.
