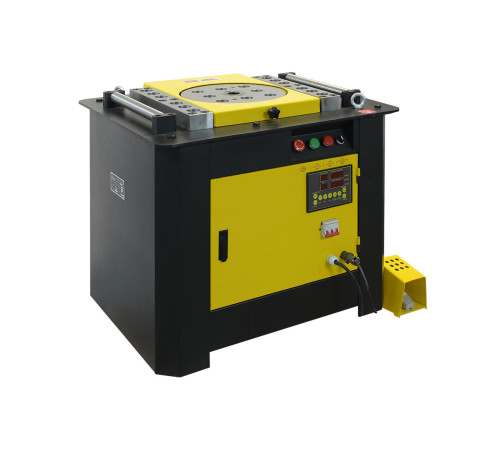

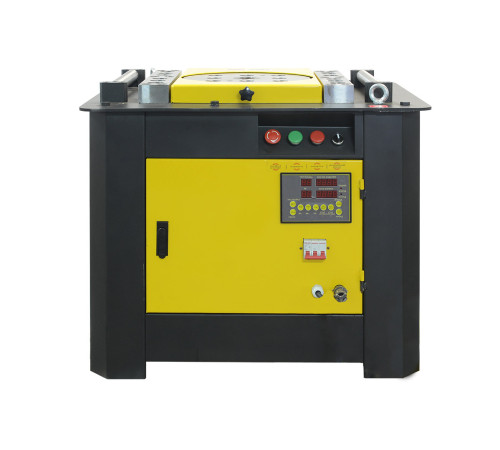

Станок для гибки арматуры TSS GW 42 с ЧПУ: автоматическая гибка и резка

Станок для гибки арматуры TSS GW 42 c ЧПУ — это высокотехнологичное оборудование для холодной гибки арматурной стали и сортового проката. Его основное назначение — быстрое, точное и энергоэффективное формование металлических прутов для создания армирующих каркасов и конструктивных элементов. Станок находит применение в различных сферах промышленного и гражданского строительства, а также в специализированном производстве.

Ключевые области применения станка TSS GW 42 c ЧПУ:

1. Производство железобетонных изделий (ЖБИ): Станок незаменим в цехах, изготавливающих дорожные плиты, плиты перекрытий, стеновые панели, блоки фундаментные (ФБС), колонны, балки и другие элементы. Он обеспечивает массовое производство гнутых арматурных заготовок (хомутов, лапок, петель, Г-образных и П-образных элементов) с высокой повторяемостью, что критически важно для качества конечных ЖБИ.


2. Строительные площадки: Оборудование может использоваться непосредственно на объектах, под навесами или в временных мастерских для гибки арматуры непосредственно по месту. Это необходимо при создании монолитных конструкций: ленточных и плитных фундаментов, колонн, ригелей, каркасов зданий. Станок позволяет оперативно изготавливать элементы нужной формы и размера, минимизируя отходы и сокращая сроки работ.


3. Производство металлоконструкций: Помимо арматуры, станок работает с сортовым прокатом (круг, квадрат, полоса), что позволяет использовать его для создания различных металлических изделий, элементов ограждений, каркасов и опор.


4. Мостостроение и дорожное строительство: Для изготовления сложных и массивных арматурных каркасов, используемых в опорах мостов, путепроводов, эстакад и других ответственных инженерных сооружений, где применяется арматура крупных диаметров.

Детальное описание характеристик и преимуществ:

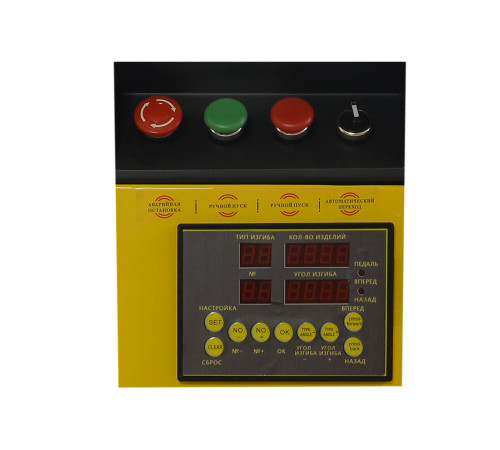

Сердце станка — система ЧПУ (цифровое программное управление). Это главное преимущество модели GW 42. Цифровая панель управления кардинально меняет процесс работы:

• Программирование рабочих операций: Оператор задает необходимый угол гиба (от 0 до 180 градусов и более) с точностью до долей градуса через интуитивный интерфейс. В память станка можно заносить и хранить десятки программ для разных изделий, что исключает ошибки и перенастройки при переходе на новый тип заготовки.


• Абсолютная точность и повторяемость: Угол гиба устанавливается программно, без механической регулировки планшайбы (центрального пальца). Это гарантирует, что каждая последующая деталь в партии будет идентична предыдущей, что невозможно при ручных или полуавтоматических методах гибки.


• Простота и скорость переналадки: Для перехода на изготовление другого изделия достаточно выбрать нужную программу из памяти контроллера. Это занимает секунды, в отличие от ручной перенастройки, которая может отнимать десятки минут. Это ключевой фактор для мелкосерийного и разнономенклатурного производства.

Мощность и производительность:

• Максимальный диаметр арматуры: 42 мм. Эта характеристика относит станок к классу профессионального промышленного оборудования, способного работать с наиболее востребованным в массивном строительстве сортаментом арматуры АIII (А400С) классов прочности.


• Минимальный диаметр: 6 мм. Широкий диапазон обрабатываемых диаметров делает станок универсальным. На нем можно гнуть как массивные пруты для фундаментов, так и более тонкие элементы для сеток или легких конструкций.


• Мощность двигателя: 3 кВт. Оптимальная мощность обеспечивает высокий крутящий момент для гибки толстой арматуры с минимальным энергопотреблением, делая процесс экономичным.


• Скорость вращения рабочего диска: 12 об/мин. Низкая, контролируемая скорость обеспечивает плавный, предсказуемый и безопасный процесс гибки, исключая резкие динамические нагрузки на металл и механизмы станка.

Конструктивные особенности и эргономика:

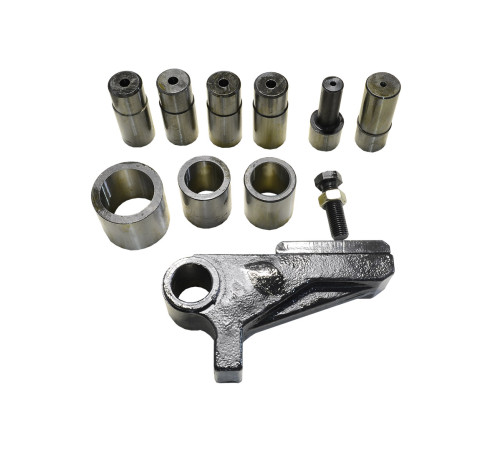

• Принцип работы: В основе лежит дисковая (ротационная) схема гибки. Арматура фиксируется между центральным упорным пальцом (неподвижным) и гибочным пальцем, закрепленным на вращающемся рабочем диске. При вращении диска гибочный палех воздействует на прут, плавно обвивая его вокруг центрального пальца. Режим работы диска — "доводчика", что означает точную остановку в заданном программой положении.


• Два вида управления: Станок сочетает преимущества автоматики и ручного контроля.

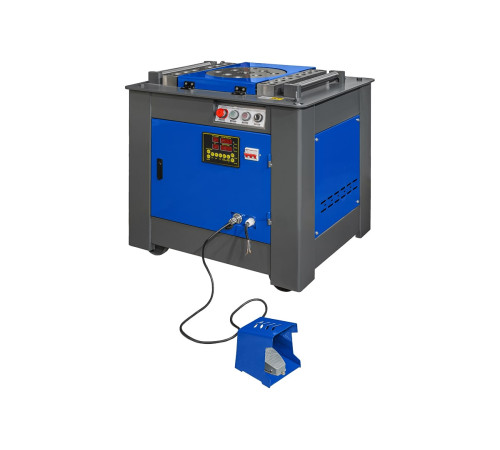

  • Педальное управление: Освобождает руки оператора для точного позиционирования арматуры. Гибочный диск начинает и заканчивает движение по нажатию педали, что повышает безопасность и удобство при работе с длинными и тяжелыми прутами.


  • Ручное управление с панели: Позволяет полностью контролировать процесс, выполнять точные подгонки и использовать станок в режиме, удобном для оператора.






• Надежность и долговечность: Конструкция станка, весом 320 кг (масса станка) и общим весом 324 кг (брутто), свидетельствует о массивном, виброустойчивом исполнении. Все детали и узлы хорошо защищены и закреплены. Рама и основные элементы изготовлены из высокопрочных материалов, рассчитанных на интенсивные нагрузки в производственных условиях.


• Габариты и установка: Габаритные размеры станка (920х860х840 мм) и упаковки (1020х960х940 мм) указывают на его компактность для оборудования такого класса. Он не требует большой площади для размещения. Для подключения необходима трехфазная сеть напряжением 380 В.

Экономический и эксплуатационный эффект:

• Сокращение трудозатрат и времени: Один оператор на станке TSS GW 42 c ЧПУ заменяет несколько рабочих, выполняющих гибку вручную или на устаревшем оборудовании. Скорость и отсутствие ручных регулировок ускоряют производство изделий в разы.


• Минимизация отходов и брака: Программная точность исключает ошибки, ведущие к порче дорогостоящей арматуры. Оптимальный расчет длины заготовки и угла гиба снижает перерасход материала.


• Простота обслуживания: Конструкция разработана для минимального технического обслуживания. Отсутствие сложных гидравлических систем (в отличие от гидравлических гибочных станков) снижает риски протечек и упрощает ремонтопригодность.


• Гарантия: Производитель обеспечивает гарантийный срок в 12 месяцев, что подтверждает надежность оборудования.

Итог: Станок для гибки арматуры TSS GW 42 c ЧПУ — это современное, точное и мощное решение для предприятий, где важны скорость, повторяемость и качество изготовления гнутых металлических элементов. Его использование переводит процесс гибки из категории трудоемкой операции в категорию управляемого, программируемого технологического процесса, напрямую влияющего на эффективность всего производства или строительства. Сочетание мощности (до 42 мм), точности (ЧПУ) и эргономики (педальное управление) делает его оптимальным выбором для серьезных задач в области строительства и производства ЖБИ.
