Станок для гибки арматуры с концевиком TSS GW 52В — это профессиональное высокотехнологичное оборудование, предназначенное для холодной гибки арматурной стали и сортового проката. Его ключевая особенность — наличие концевика (концевого выключателя или доводчика), который обеспечивает высочайшую точность и повторяемость операций, что критически важно для серийного производства и ответственных строительных задач.

Что представляет собой станок TSS GW 52В?

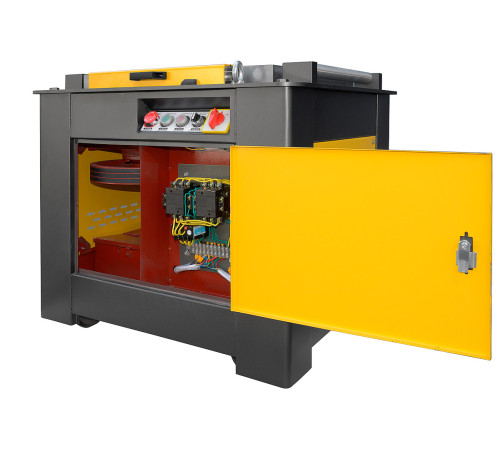

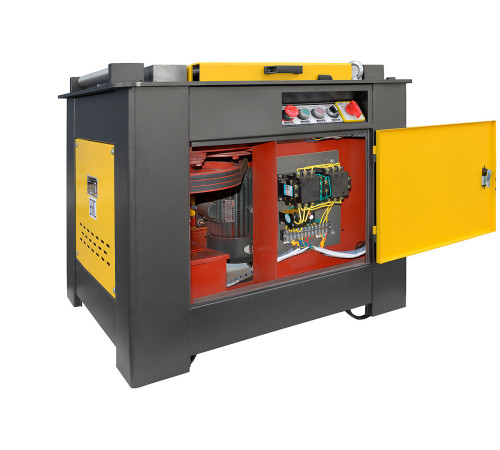

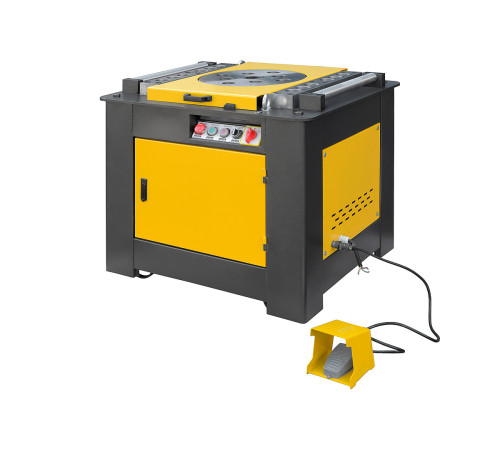

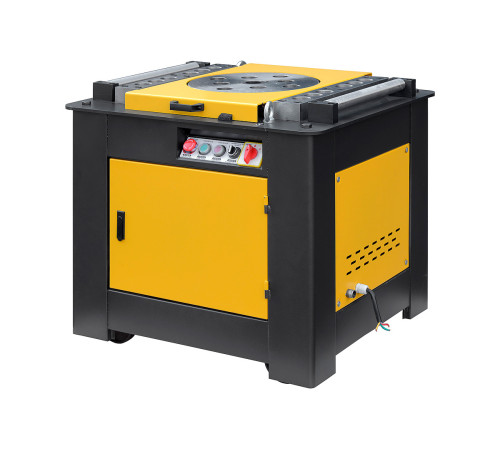

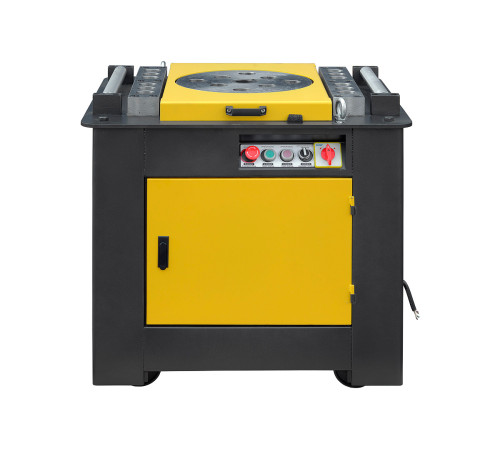

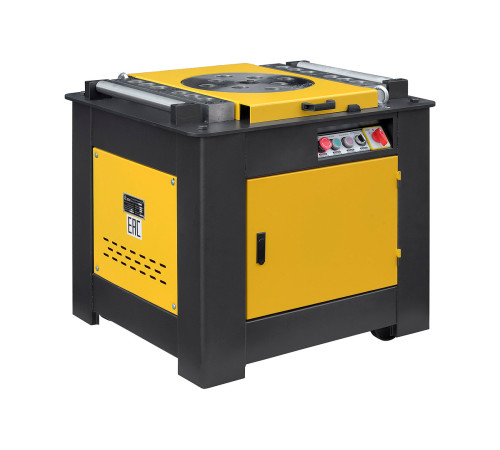

Это мощный, надежный и производительный гибочный станок, сконструированный для интенсивной эксплуатации в промышленных условиях. Его основа — прочная станина, обеспечивающая устойчивость и габаритные размеры 1090х870х850 мм. При массе 360 кг (брутто 370 кг) станок обладает необходимой жесткостью для работы с крупным диаметром арматуры без вибраций. Оборудование работает от трехфазной сети с напряжением 380 В и оснащено электродвигателем мощностью 4 кВт, что гарантирует достаточный крутящий момент для деформации даже высокопрочной стали.

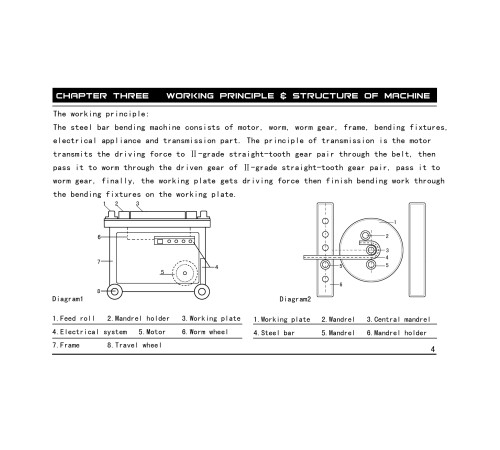

Сердце станка — рабочий диск, вращающийся со скоростью 10 об/мин. Эта оптимальная скорость обеспечивает контролируемый, плавный и безопасный процесс гибки. Главным элементом, отличающим данную модель, является концевой выключатель (концевик). Это устройство автоматически останавливает вращение диска или меняет его направление при достижении заранее заданного угла изгиба. Такая система исключает человеческий фактор, предотвращает перегиб и гарантирует, что каждая заготовка в партии будет абсолютно идентичной.

Для чего и где используется станок?
Основная задача TSS GW 52В — быстрая, точная и экономичная гибка металлических прутков для создания армирующих каркасов и элементов. Его применение радикально сокращает трудозатраты и время производства по сравнению с ручными методами.

Сфера применения оборудования обширна:

1. Производство железобетонных изделий (ЖБИ): Станок незаменим в цехах, изготавливающих дорожные плиты, блоки фундаментные (ФБС), панели перекрытий, кольца колодцев, балки и другие элементы. Серийное изготовление гнутых арматурных заготовок (хомутов, лапок, петель, Г-образных и П-образных элементов) становится быстрым и стандартизированным.


2. Строительные площадки: Используется непосредственно на объектах для гибки арматуры при устройстве монолитных фундаментов, колонн, ростверков, каркасов стен. Работа под навесом или в условиях цеха позволяет готовить каркасы прямо на месте, оптимизируя логистику.


3. Производство металлоконструкций: Применяется для гибки сортового проката (круг, полоса) при создании различных металлических изделий, элементов ограждений, рам и других конструкций.


4. Мостовое и дорожное строительство: Требует большого количества сложных гнутых арматурных элементов, точность изготовления которых напрямую влияет на прочность конструкций.

Подробный разбор характеристик и преимуществ:

1. Технические параметры и их значение:

• Диапазон гибки арматуры: от 6 до 45 мм. Это широкий охват, позволяющий работать как с тонкими прутками для легких конструкций, так и с массивной арматурой А3 (А500С) диаметром до 45 мм, используемой в ответственных несущих элементах. Максимальный диаметр в 45 мм указывает на высокий класс мощности станка.


• Мощность двигателя: 4 кВт. Данная мощность обеспечивает высокую производительность и способность гнуть арматуру максимального диаметра без перегрузок, обеспечивая долгий срок службы механизмов.


• Скорость вращения диска: 10 об/мин. Низкая скорость — это не недостаток, а преимущество для безопасности и контроля. Она позволяет оператору точно следить за процессом, минимизирует риск обратного удара и обеспечивает качественный изгиб без дефектов на материале.


• Габариты и вес. Компактные размеры при значительном весе говорят о плотной компоновке и массивной конструкции, что является залогом устойчивости, минимального люфта и долговечности.

2. Ключевая особенность: система концевика (доводчика).

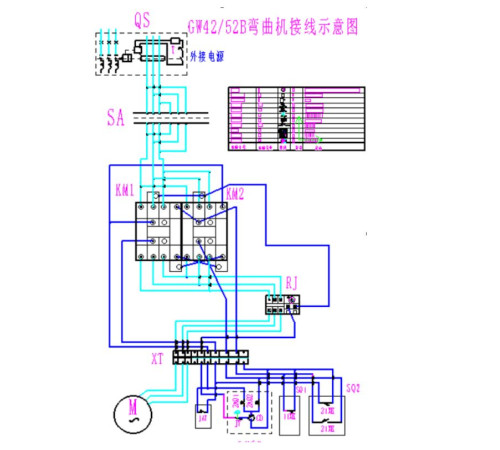

Это главное технологическое преимущество модели GW 52В. Концевой выключатель выполняет роль автоматического ограничителя. Оператор задает нужный угол (например, 90°, 135° или 180°), выставляя упор на шкале. В процессе гибки, когда диск поворачивается и достигает заданного угла, рычаг концевика срабатывает, подавая сигнал на управляющий контроллер. Диск останавливается или возвращается в исходное положение. Это обеспечивает:

• Беспрецедентную точность: Угол гибки соблюдается до градуса.


• Абсолютную повторяемость: Все изделия в партии — одинаковы.


• Повышение скорости работы: Оператору не нужно визуально контролировать каждый изгиб и останавливать станок вручную.


• Снижение усталости оператора: Автоматизация рутинной операции повышает эффективность труда.

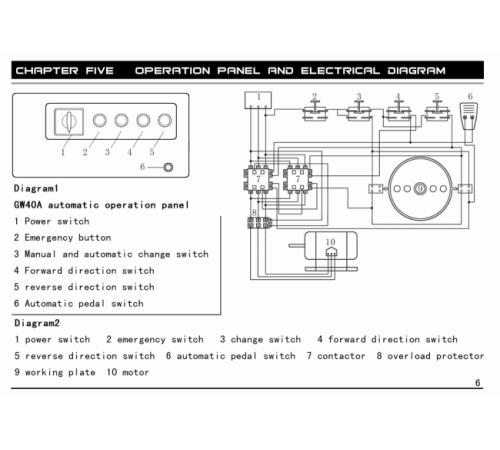

3. Удобство управления и эксплуатации:
Станок предлагает два режима управления:

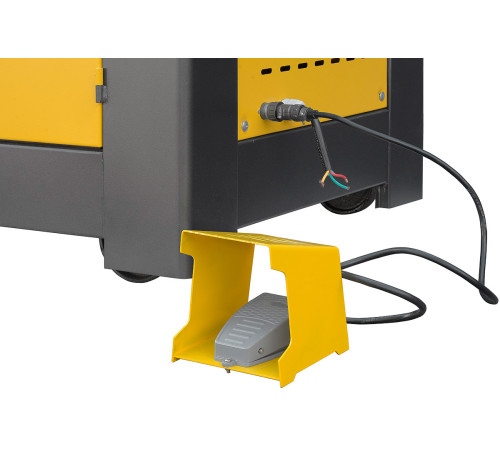

• Педальное управление: Освобождает руки оператора для фиксации и подачи арматуры. Позволяет полностью контролировать процесс, нажимая и отпуская педаль.


• Ручное управление: Осуществляется с помощью кнопок на панели управления. Оба режима обеспечивают безопасность и комфорт при длительной работе.

4. Надежность и производительность:

• Повышенная износостойкость: Ключевые узлы — валы, подшипники, шестерни — изготовлены из высокопрочных материалов и рассчитаны на длительные нагрузки.


• Защита деталей: Механизмы закрыты защитными кожухами, предотвращающими попадание пыли, окалины и посторонних предметов, а также обеспечивающими безопасность персонала.


• Простота обслуживания: Конструкция продумана для легкого доступа к узлам, требующим периодической смазки и проверки.

5. Оптимальное соотношение цены и качества:
Станок TSS GW 52В представляет собой сбалансированное решение, где инвестиция соответствует получаемому функционалу, мощности и надежности. Наличие концевика, обычно характерного для более дорогих промышленных моделей, в этой комплектации делает его особенно выгодным для предприятий, где точность и производительность стоят на первом месте.

Итог:
Станок для гибки арматуры с концевиком TSS GW 52В — это не просто инструмент для сгибания прутка. Это полноценный производственный аппарат, который переносит операцию гибки из категории ручного труда в категорию точного технологического процесса. Он предназначен для строительных компаний, заводов ЖБИ и металлоконструкций, которые нацелены на оптимизацию производства, снижение брака, экономию времени и получение стабильно качественной продукции. Гарантия в 12 месяцев подтверждает надежность конструкции и уверенность производителя в его долговечности.
