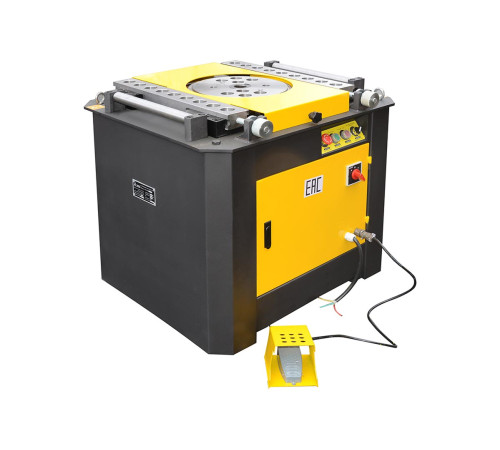

Автоматический станок для гибки арматуры TSS GW 42A с концевиком

Станок для гибки арматуры с концевиком TSS GW 42A автоматический — это профессиональное высокотехнологичное оборудование, предназначенное для точной и производительной холодной гибки арматурной стали и сортового проката. Его ключевая особенность — наличие автоматического концевика (концевого выключателя), который делает процесс гибки точным, стабильным и минимально зависимым от человеческого фактора. Модель GW 42A представляет собой надежный промышленный инструмент, готовый к интенсивной эксплуатации в самых разных условиях.

Что представляет собой станок TSS GW 42A?

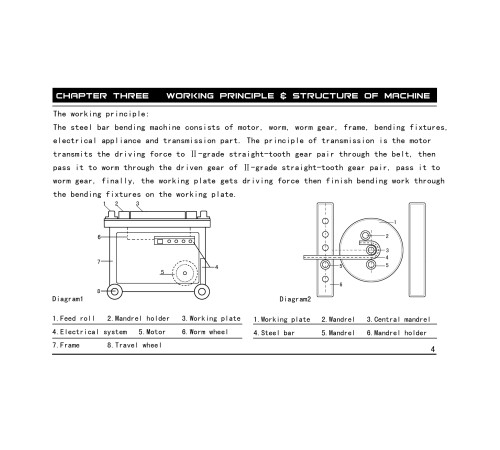

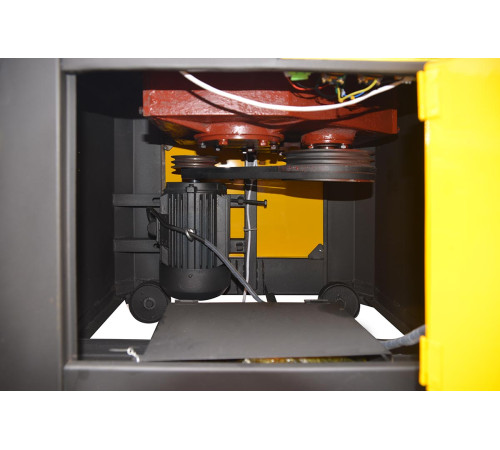

Это электромеханический гибочный станок с горизонтальным вращением рабочего диска. Его сердце — мощный электродвигатель на 3 кВт, питающийся от промышленной трехфазной сети 380 В. Такой мощности достаточно для уверенной работы с широким диапазоном диаметров арматуры: от 6 мм до максимальных 38 мм. Конструкция станка продумана для тяжелых условий: масса оборудования составляет 320 кг (323 кг брутто в упаковке), что обеспечивает необходимую устойчивость и виброустойчивость при работе с крупным сортаментом. Габариты станка (920х860х840 мм) делают его достаточно компактным для размещения в цеху или на объекте.

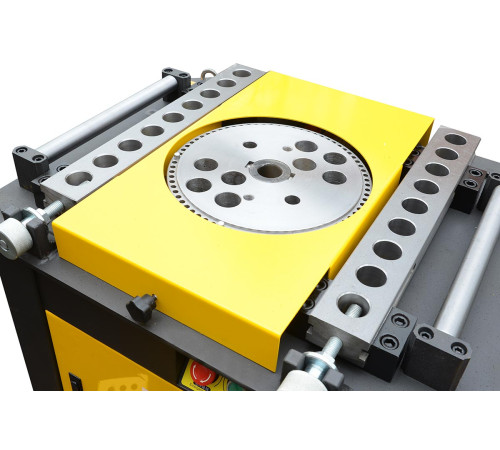

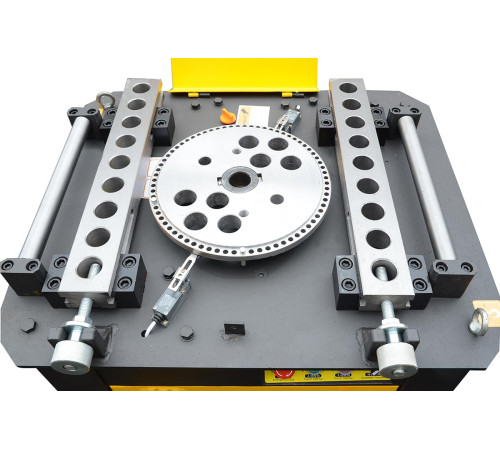

Главный технологический узел — это гибочный диск, вращающийся со скоростью 12 об/мин. Эта сравнительно невысокая скорость обеспечивает контроль над процессом, безопасность оператора и высокое качество гиба без дефектов на металле. Рабочий диск оснащен системой сменных гибочных штифтов (пальцев), что позволяет быстро перенастраивать оборудование под разные радиусы и конфигурации изгибов.

Ключевая инновация: автоматический концевик (доводчик)
Название модели «с концевиком» указывает на ее главное конкурентное преимущество. Концевой выключатель — это устройство, автоматически останавливающее гибочный диск в строго заданной позиции. Оператор заранее устанавливает нужный угол гибки (например, 90°, 135° или 180°), фиксируя упор на шкале. В процессе работы, когда диск доводит арматуру до этого упора, концевик срабатывает, меняя направление вращения диска на обратное или отключая привод. Это решает несколько критически важных задач:

1. Точность и повторяемость: Каждая деталь, будь то первая или тысячная в партии, будет согнута под идентичным, заранее заданным углом. Погрешность минимальна, что соответствует строгим требованиям ГОСТ и проектной документации.


2. Повышение производительности: Оператору не нужно визуально контролировать угол и вручную останавливать станок в нужный момент. Это значительно ускоряет цикл гибки и снижает утомляемость.


3. Снижение брака: Исключается «человеческая» ошибка — недогиб или перегиб, которые могут привести к отбраковке дорогостоящей арматурной заготовки.


4. Защита оборудования: Автоматическое реверсирование снимает лишнюю механическую нагрузку с привода и гибочных узлов, продлевая ресурс станка.

Для чего и где используется станок TSS GW 42A?
Основная сфера применения — это работы с металлоконструкциями, где требуется точная пространственная форма арматурных стержней. Станок незаменим в следующих областях:

1. Производство железобетонных изделий (ЖБИ): На заводах по изготовлению дорожных плит, свай, блоков фундаментных (ФБС), панелей перекрытий, колец колодцев и других элементов. Здесь требуется массовое производство гнутых арматурных каркасов и хомутов с жестким соблюдением геометрии.


2. Изготовление металлоконструкций: В цехах, производящих металлические каркасы зданий, фермы, решетчатые конструкции, где арматура или круглый прокат используется как основной или вспомогательный элемент.


3. Строительные площадки: При монолитном строительстве для гибки арматуры непосредственно на объекте. Станок может работать под навесом или в временном укрытии, обеспечивая нужды стройки в гнутых элементах для армирования фундаментов, колонн, балок, ригелей. Его мобильность (относительно стационарных линий) и автономность делают его идеальным для таких задач.


4. Мостостроение и дорожное строительство: Для создания сложных пространственных арматурных каркасов, используемых в конструкциях мостов, путепроводов, эстакад и дорожных ограждений.


5. Ремонтные и реконструкционные работы: Когда требуется изготовление арматурных элементов по индивидуальным размерам для усиления существующих конструкций.

Подробный разбор технических характеристик и преимуществ

• Диапазон гибки (6-38 мм): Способность гнуть арматуру диаметром до 38 мм делает станок универсальным решением для большинства промышленных и строительных задач. Он охватывает весь сортамент commonly used арматуры классов А400 (А-III) и А500 (А500С). Работа с малыми диаметрами от 6 мм позволяет изготавливать и вспомогательные элементы, хомуты, стяжки.


• Мощность и надежность (3 кВт, 320 кг): Мощный двигатель гарантирует стабильный крутящий момент даже на предельных диаметрах. Массивная литая станина (320 кг) поглощает вибрации, предотвращает сдвиг станка во время работы и обеспечивает долговечность всего механизма. Надежность подчеркивается гарантией производителя в 12 месяцев.

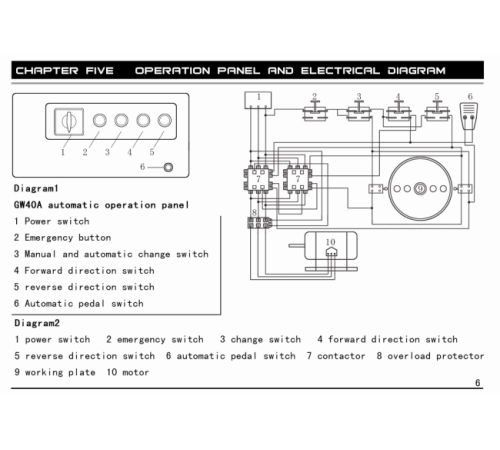

• Удобство управления (педаль + ручное): Станок предлагает гибкую систему управления. Педальный пуск освобождает руки оператора для точного позиционирования заготовки, что повышает безопасность и скорость. Ручное управление (кнопки на панели) полезно при точной настройке или работе в режиме «шаг за шагом».

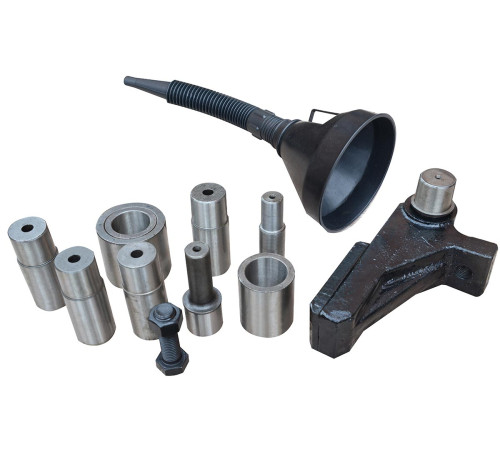

• Простота настройки и обслуживания: Применение переставляемых штифтов (пальцев) для задания радиуса гиба делает переналадку между операциями быстрой и не требующей специального инструмента. Конструкция станка разработана с учетом простоты обслуживания — ключевые узлы легко доступны для смазки и inspection.


• Повышенная износостойкость: Нагруженные элементы — валы, подшипниковые узлы, гибочный диск — изготовлены из высокопрочных материалов и рассчитаны на длительный срок службы в режиме многосменной работы.


• Безопасность: Все вращающиеся и движущиеся части защищены. Наличие концевика также является элементом безопасности, предотвращающим перегрузки и аварийные ситуации. Электрическая часть соответствует требованиям для промышленного оборудования.

Итог:
Автоматический станок для гибки арматуры TSS GW 42A с концевиком — это не просто инструмент для сгибания металла. Это точный, производительный и надежный технологический партнер для любого предприятия или строительной организации, где на первый план выходят качество, повторяемость и скорость изготовления гнутых арматурных элементов. Его автоматика минимизирует ошибки, а robust конструкция гарантирует работу без простоев, существенно сокращая трудозатраты и сроки выполнения задач по армированию в производстве ЖБИ и строительстве.
