Держатель электрода 300-400 А: надежный и мощный для профессиональной сварки

Держатель электрода 300-400 А: Полное описание, назначение и технические характеристики

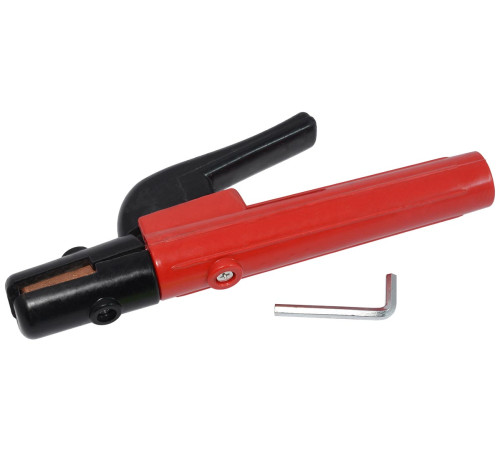

Держатель электрода (электрододержатель) на 300-400 Ампер — это профессиональный ручной инструмент, являющийся критически важным звеном между сварочным аппаратом и расходным материалом (электродом) в процессе ручной дуговой сварки (MMA/РДС). Его основная и единственная функция — надежно зафиксировать сварочный электрод, подвести к нему сварочный ток от силового кабеля и обеспечить сварщику безопасный, удобный и эффективный контроль над процессом горения дуги. Без этого инструмента выполнение работ методом MMA попросту невозможно.

Принцип работы и конструктивные особенности

Конструктивно держатель представляет собой механическое зажимное устройство с высокими требованиями к электропроводности, термостойкости и механической прочности. Он состоит из нескольких ключевых элементов:

1. Корпус (рукоятка): Изготавливается из прочного диэлектрического материала (часто термостойкий пластик или композит), который защищает руку сварщика от поражения электрическим током и от тепла, излучаемого дугой и раскаленным электродом. Эргономичная форма, часто с рифлением, обеспечивает надежный и удобный хват даже в перчатках.


2. Зажимной механизм: Это «сердце» держателя. В моделях на 300-400 А, рассчитанных на интенсивную профессиональную работу, применяются преимущественно два типа механизмов:


   • Винтовой (зажимной патрон): Наиболее распространенный и надежный тип. Электрод фиксируется путем вращения массивной рукоятки, которая перемещает винтовой зажим внутри корпуса. Такой механизм обеспечивает исключительно прочную, «мертвую» фиксацию электрода любого диаметра в пределах своего диапазона, практически исключая его самопроизвольное выпадение или люфт.


   • Рычажный (пружинный): Фиксация происходит за счет сжатия рычага, который управляет пружинным механизмом. Менее распространен для данного токового диапазона, так как может уступать в надежности фиксации при очень высоких токах и вибрации.






3. Токоподводящая часть (головка): Изготавливается из меди или ее высокопрочных сплавов (например, бронза), обладающих наилучшей электропроводностью после серебра. Именно эта часть непосредственно контактирует с электродом и должна эффективно отводить возникающее при сварке колоссальное тепло. Конструкция рассчитана на минимальное переходное сопротивление, чтобы избежать перегрева самого держателя.


4. Защитный щиток (юбка): Кольцо из жаропрочного материала, расположенное у основания губок. Его задача — защищать внутренние механизмы и рукоять от попадания брызг расплавленного металла и шлака.


5. Клемма для подключения кабеля: Мощная резьбовая клемма (обычно под болт М8-М10), к которой крепится медная наконечник («башмак») сварочного кабеля. Надежность этого соединения жизненно важна — плохой контакт здесь приведет к искрению, перегреву и потере мощности.

Для чего и где используется держатель на 300-400 Ампер?

Данный инструмент относится к классу профессионального и тяжелого оборудования. Его применение диктуется требованиями к сварочному току и диаметру используемых электродов.

Основные сферы применения:

• Промышленное и гражданское строительство: Возведение металлоконструкций, каркасов зданий, мостов, где требуется сварка массивных элементов толстыми электродами с длительной непрерывной работой.


• Судостроение и судоремонт: Сварка корпусных конструкций из толстой листовой стали.


• Нефтегазовая отрасль: Монтаж и ремонт трубопроводов большого диаметра, резервуаров, буровых установок.


• Машиностроение и тяжелая промышленность: Производство и ремонт станков, прессов, рам грузовой техники, сельхозмашин.


• Энергетика: Монтаж металлоконструкций для опор ЛЭП, ремонтные работы на энергетических объектах.


• Ремонтные и монтажные предприятия: Для работ, где необходима высокая производительность и глубокий провар.

Что означает ток 300-400 А?
Эта маркировка указывает на номинальный и максимальный рабочий ток, который держатель способен проводить без перегрева в течение длительного времени (ПВ — продолжительность включения). Использование держателя на токах, близких к его максимальному значению, требует соблюдения правильного режима работы (циклы «сварка-остывание»). Такой токовый диапазон позволяет комфортно и безопасно работать со сварочными электродами больших диаметров: преимущественно от 4 мм до 6 мм, и, в пиковых режимах, до 8 мм. Именно эти электроды используются для сварки металлов значительной толщины (от 5-6 мм и выше) и для выполнения объемных швов за один проход.

Детальный разбор технических характеристик (на основе предоставленных данных):

• Артикул: 067135 — это уникальный идентификатор изделия в каталоге производителя или поставщика. Он позволяет точно идентифицировать модель среди сотен других, заказать ее, найти техническую документацию или совместимые запчасти (например, сменные губки).






• Вес брутто (кг): 0.45 / Масса, кг: 0.45 — указание одинакового веса «брутто» и «масса» (нетто) означает, что товар поставляется без дополнительной упаковки или она минимальна. Вес 450 грамм — ключевой параметр:





  • С точки зрения эксплуатации: Это достаточно массивный инструмент, что свидетельствует о применении серьезных металлов (медь, сталь) и прочной конструкции. Такой вес обеспечивает хороший баланс, снижая усталость руки при работе с тяжелыми электродами длиной 450 мм. Слишком легкий держатель на такой ток был бы ненадежным и быстро перегревался.


  • С точки зрения логистики и хранения: Небольшой вес делает инструмент удобным для переноски, но при этом он обладает значительной массой для своего класса.







• Габаритные размеры (Д;Ш;В; мм): 270х120х40 — эти параметры описывают условный параллелепипед, в который помещается держатель.





  • Длина 270 мм: Это компактная, но достаточная длина для обеспечения безопасного расстояния от руки сварщика до сварочной ванны. Она позволяет удобно манипулировать электродом под разными углами.


  • Ширина 120 мм: Определяется в основном шириной раскрытия зажимных губок (обычно до 20-25 мм для электрода диаметром 6-8 мм) и конструкцией рукояти. Такая ширина обеспечивает устойчивое положение инструмента при его укладке на поверхность.


  • Высота/Толщина 40 мм: Характеризует общую толщину корпуса в самой массивной части. Это важный эргономический показатель — такая толщина позволяет удобно и плотно обхватить рукоять в рукавице.





Ключевые преимущества и критерии выбора профессионального держателя на 300-400А:

1. Надежность фиксации электрода: Винтовой механизм должен исключать любое проскальзывание или «закусывание» электрода.


2. Термостойкость: Материалы корпуса и изоляции должны выдерживать длительный нагрев от близости дуги и случайных касаний к горячему металлу без оплавления.


3. Эффективный теплоотвод: Массивная медная головка должна быстро рассеивать тепло, не превращаясь в «раскаленную добела» деталь.


4. Удобство и эргономика: Инструмент должен лежать в руке, снижая утомляемость при многочасовой работе. Угол наклона губок, форма ручки, вес — все это влияет на комфорт сварщика.


5. Ремонтопригодность: Возможность замены изношенных частей (губок, винта, защитного щитка) существенно продлевает срок службы всего инструмента.


6. Безопасность: Полная изоляция токоведущих частей, защита от брызг металла, надежное крепление кабеля — обязательные условия.

Заключение

Держатель электрода 300-400 А — это не просто «клещи» для электрода, а высокотехнологичный и ответственный инструмент профессионального сварщика, от качества которого напрямую зависят производительность, безопасность и конечный результат работы — прочность и качество сварочного шва. Выбор модели с такими характеристиками (вес ~0.45 кг, компактные, но мощные габариты 270х120х40 мм) указывает на изделие, сбалансированное для выполнения тяжелых задач в условиях строительной площадки, цеха или монтажного объекта, где важны надежность, долговечность и соответствие высоким токовым нагрузкам. Правильный подбор держателя под параметры сварочных работ (сила тока, диаметр электрода) является таким же важным этапом подготовки, как и выбор самого сварочного аппарата и типа электродов.
